17
800 m
Kable
Die folgenden Anschlüsse von qualifiziertem Kundendienstpersonal durchführen lassen.

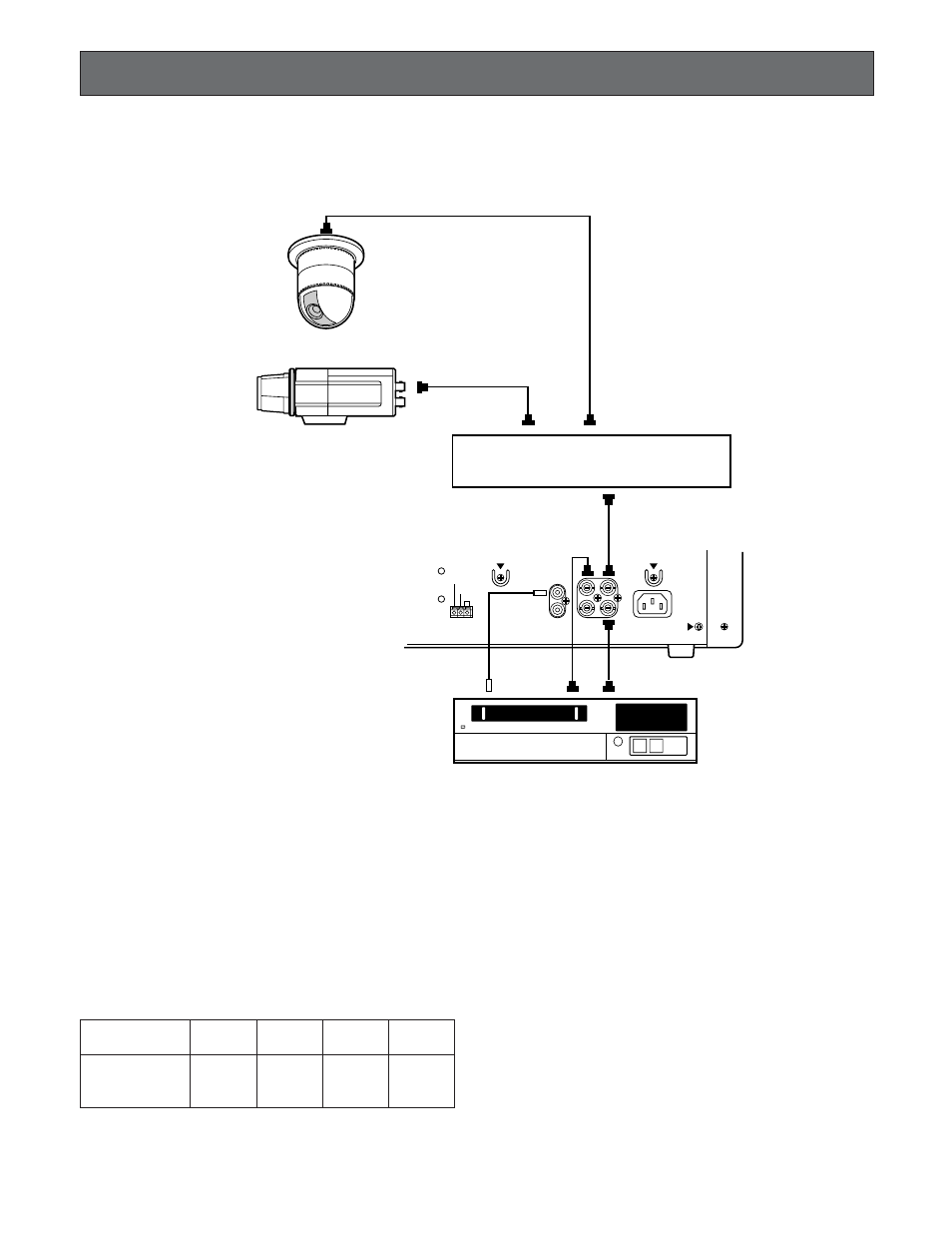

Die Abbildung zeigt die Anschlüsse für ein typisches System mit Grundausstattung.
ANSCHLÜSSE
Video-Schaltgerät
AUDIO OUT
VIDEO OUT
VIDEO IN
Videorecorder
OUT
G
FOCUS
OUT
VIDEO
OUT
AC IN
B
IN
A
IN
STANDBY
ON
STANDBY
OFF
AUDIO
IN
Empfohlene
max. Kabel-
länge
RG-59/U
3C-2V
RG-6/U
5C-2V
RG-11/U
7C-2V
RG-15/U
10C-2V
250 m
500 m
600 m
■
Anschluß an den
Kamerastandort
Die vor Ort installierten Kameraeinrichtungen über Koaxial-
kabel an die Video-Eingangssteckverbinder (VIDEO IN) auf
der Rückseite des Monitors anschließen.
Die folgende Tabelle zeigt die maximal zulässigen Kabel-
längen zwischen dem Installationsort der Kameraeinrich-
tungen und dem Monitor.
■
Anschluß an einen
Videorecorder
• Zum Aufnehmen auf dem Videorecorder
Den Video-Ausgang (VIDEO OUT A oder B) des
Monitors mit einem Koaxialkabel an den Video-Eingang
des Videorecorders anschließen.
Nach Bedarf den Audio-Ausgang (AUDIO OUT) des
Monitors mit einem Audiokabel an den Audio-Eingang
des Viderecorders anschließen.
• Zum Überwachen des Wiedergabebildes
Den Video-Ausgang A oder B des Videorecorders mit
einem Koaxialkabel an den Video-Eingang (VIDEO IN A
oder B) des Monitors anschließen.
• Zum Überwachen des Tons
Den Audio-Ausgang des Videorecorders mit einem
Audiokabel an den Audio-Eingang (AUDIO IN) des
Monitors anschließen.
