Seite 34
- 72 -

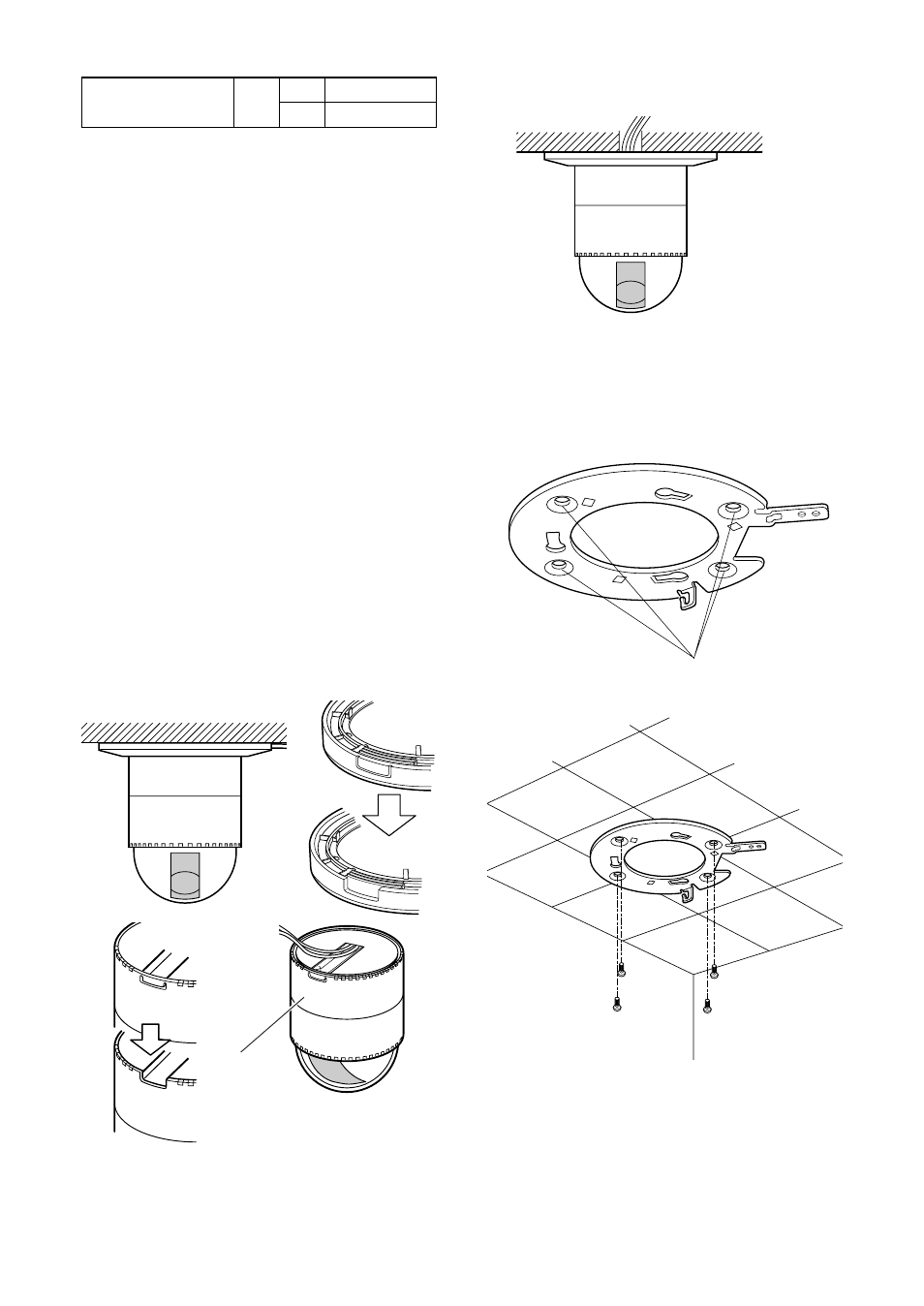

1. Die Befestigungsschraube (M3) von der
Kamera-Einbauplatte (mitgeliefert) entfer-
nen.
2. Die Befestigungsbohrungen an der Decke
markieren. Dabei die Kamera-Einbauplatte
als Schablone verwenden.
Markierungen
3. Die Kamera-Einbauplatte mit vier Schrauben
(nicht mitgeliefert) an der Decke befestigen.
Vorsicht:
Die Montage sollte dem vierfachen
Gesamtgewicht standhalten.
Hinweis:
Video- und Netzkabel entspre-
chend schützen, damit sie nicht an den
Schnittkanten beschädigt werden.
Spritzguß-
gehäuse
3. Zusammenbauen der Kamera
Die Reihenfolge bei der Zerlegung um-
kehren. Darauf achten, daß keine Kabel
beschädigt werden.
Vorsichtsmaßregeln:
1. Die folgenden Arbeiten müssen qualifizier-
tem Kundendienstpersonal anvertraut wer-
den und den örtlichen Vorschriften en-
tsprechen.
2. Die für die Installation gewählte Decke muß
ausreichende Festigkeit aufweisen.
3. Ist dies nicht der Fall, die als Sonderzu-
behör erhältliche Decken-Einbauhalterung
WV-Q105, WV-Q106 oder WV-Q107 verwen-
den.
4. Für die Wandinstallation die als Sonder-
zubehör erhältliche Wand-Einbauhalterung
WV-Q108 verwenden.
a. Seitlicher Kabelaustritt
In dem Spritzgußgehäuse und der Zier-
abdeckung einen Auschnitt anbringen (siehe
Abbildung unten).
Hinweis:
Der DIP-Schalter
φ
ist nicht zum Um-
schalten von NTSC auf PAL oder umgekehrt
bestimmt. Der Schalter ist werkseitig auf ON
voreingestellt und darf nicht verändert
werden.
b. Obenliegender Kabelaustritt
PAL oder NTSC
DIP
φ
OFF
NTSC
ON
PAL
