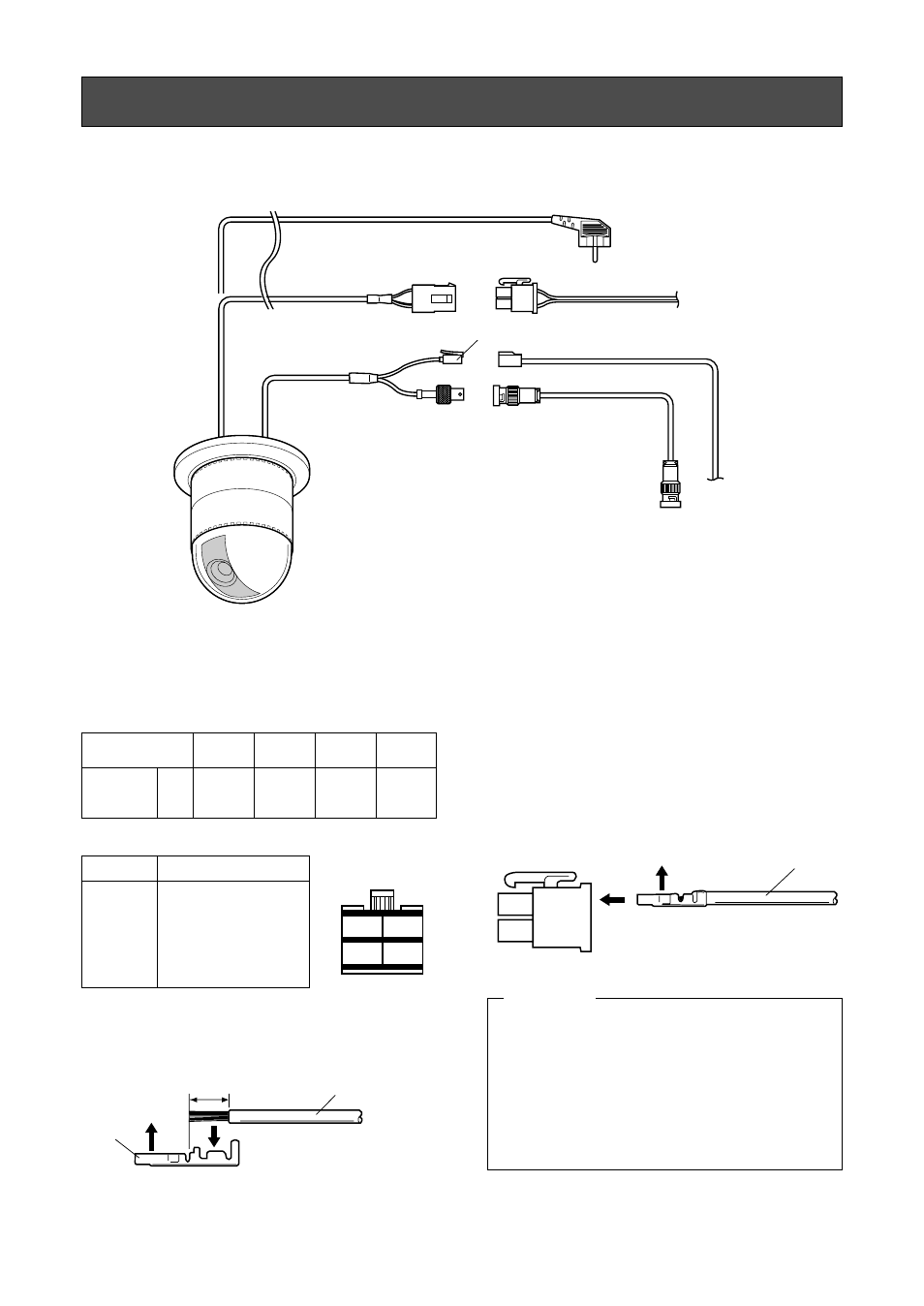

Anschluß des Zubehörsteckers an das Kabel
Den Kabelmantel ca. 3 mm zurückstreifen, um
die einzelnen Leiter freizulegen.
Empfohlene Leiterquerschnitte für
24V-Wechselstromleitung
Zubehörsteckerbelegung
Oben
Kontakt
Kabel
Die einzelnen Leiter müssen vor dem Einklem-
men vorbereitet werden. Verwenden Sie zum
Einklemmen der Kontakte ein MOLEX Werkzeug
Teil-Nr. 57027-5000 (für UL-Kabelausführung UL
1015) bzw. 57026-5000 (für UL-Kabelausfüh-
rung UL1007). Zum Schluß die Kontakte in die
entsprechenden Löcher im Zubehörstecker der
Kamera schieben, bis sie einschnappen.
Das Aufschrumpfen der Kabeldichtung ist ein
einmaliger Vorgang. Warten Sie mit diesem
Schritt, bis Sie sicher sind, daß das Gerät
funktioniert.
NUR AN EINE SPANNUNGSVERSOR-GUNG
DER KLASSE 2 FÜR 24 V WECH-SELSTROM
ANSCHLIESSEN.
A
Kontakt
Oben
ca. 3 mm
Kabel
Einschieben
Das Kabel bis Punkt A einschieben
und den abisolierten Teil mit der
Kontaktleiste einklemmen.
1
3
2
4
● Netzanschluß
VORSICHT
- 74 -
Vorsicht:
Die folgenden Anschlüsse sind von qualifiziertem Wartungs- oder Kundendienstpersonal in Über-
einstimmung mit den örtlichen Vorschriften auszuführen.
Hinweis: Bei der Einschaltung wird ein Selbsttest (einmaliger Schwenk-, Neige-, Zoom- und Fokus-
siervorgang) durchgeführt.
✻ Die Länge des Koaxialkabels darf 1200m (RG-6/U, und 5-adrig, 2 V) nicht
überschreiten
An Video-Eingang
(CAMERA IN)
Video-Ausgangskabel
24V Ws (WV-CS654)
BNC-Stecker Koaxialkabel
(5-adrig, 2V)
Kabel RS485
BNC-Stecker
Datenkabel (nur WV-CSR650)
ANSCHLÜSSE
220 - 240 V Ws
(WV-CS650 und WV-CSR650)
1 :
2 :
3 :
4 :
#24
(0,22mm 2 )
Kupferleiter
(AWG)
Kabellänge
(ca.)
(m)
#22
(0,33mm 2 )
#20
(0,52mm 2 )
#18
(0,83mm 2 )
20 30 45 75
Stift-Nr. Belegung
Spannungsführend 24 V
Ws
Nulleiter 24 V Ws
Masse
Nicht belegt
