~ (MAINS)
Netzanschlussbuchse.
ANTENNA
Antenneneingang.
TV
Antennenausgang zum Anschließen des TV-Geräts.
EXT1 / TO TV-I/O
21-polige Buchse zum Anschließen des TV-Geräts.
EXT2 / AUX-I/O
21-polige Buchse ausschließlich zum Anschluss
zusätzlicher Geräte wie z.B. einer Playstation oder
sonstiger Geräte anderer Hersteller. Diese Geräte
lassen sich nicht mit der Beo4 bedienen. Verwenden
Sie hierzu die zum jeweiligen Gerät gehörende
Fernbedienung.
OUT 2
Zum Anschließen zusätzlicher Videogeräte. Diese
Anschlussgruppe umfasst die Buchsen S-Video (Y/R),
Video (CVBS) sowie Audio L/R.
OUT 1
Zum Anschließen zusätzlicher Videogeräte.
(Umfasst die Buchsen Audio L/R, Y, Pb und Pr.)
DIGITAL AUDIO OUT – OPTICAL / COAX
Für die Audiokabel von angeschlossenen Quellen.
Die optische Verbindung erfordert die entsprechende
Einstellung der Option Digital Audio Output.
Andernfalls hören Sie u.U. keinen Ton oder es können
Störungen auftreten. Näheres erfahren Sie unter
„Optionen im Menü mit den Einstellungen für die
Audioausgänge“ auf Seite 55.
HDMI OUT
Für den Anschluss an ein HDMI-kompatibles
Bang & Olufsen System.
G-LINK
Wird in einer Bang & Olufsen Konfiguration nicht
verwendet.

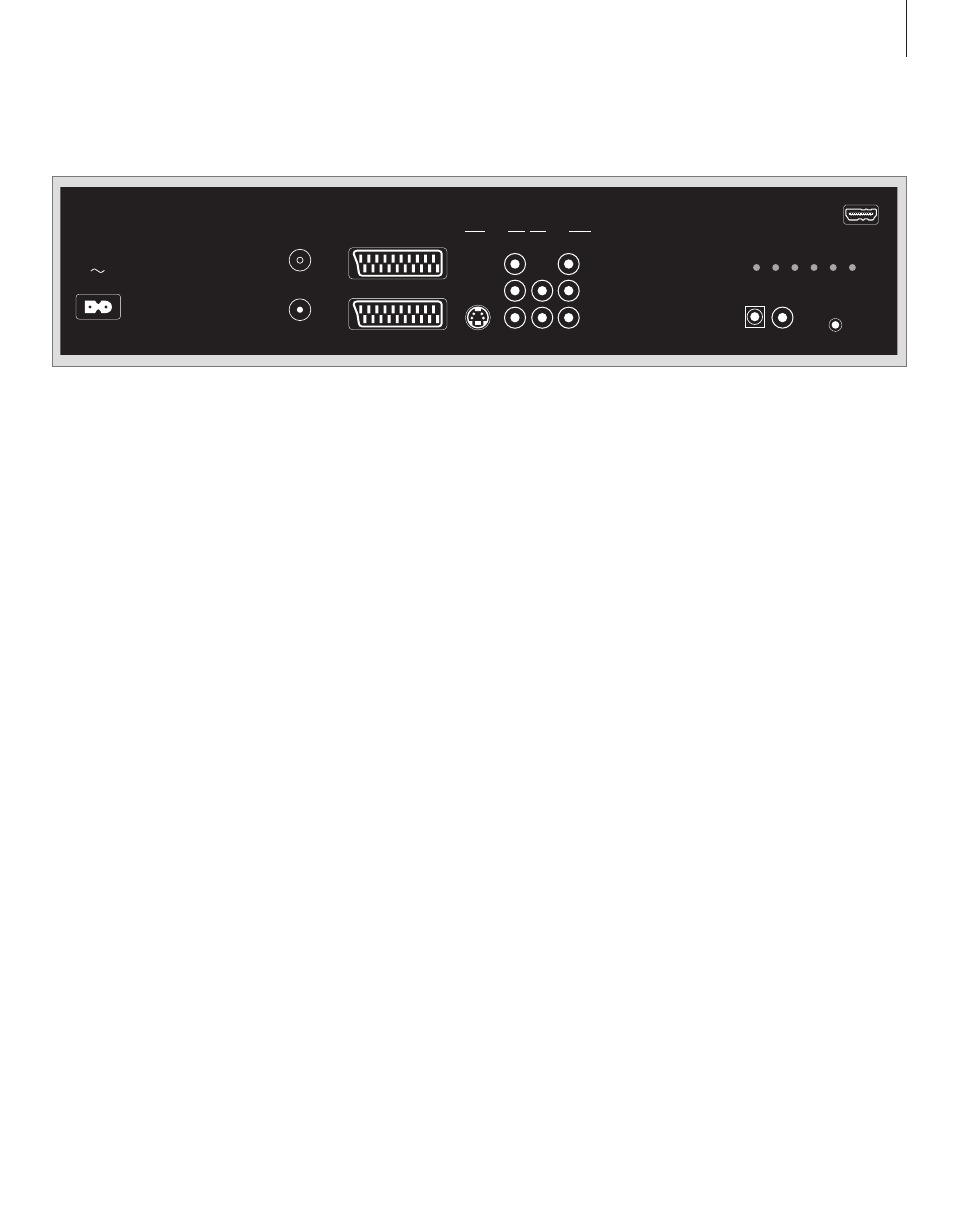

Anschlussfeld an der Rückseite
HDMI OUT
S1
G-LINK DIGITAL AUDIO OUT
OPTICAL
OUT 2
EXT 2 ANTENNA
TV
MAINS
AUX-I/O
EXT 1 TO TV-I/O
OUT 1
AUDIO
AUDIO
Y
L
R
PB
PR
VIDEO
(CVBS)
S-VIDEO
(Y/C)
COAX
