Structurescan, Structurescan™-bild, Ansicht – B&G Zeus2 12 Benutzerhandbuch
Seite 73: Vergrößern/verkleinern des structurescan-bildes
StructureScan™
StructureScan HD
TM
liefert mithilfe hoher Frequenzen ein hochauflösendes, naturgetreues
Bild des Meeresgrundes.
Mit SideScan bietet StructureScan™ eine 150 m breite detaillierte Abdeckung; mit
DownScan™ erhalten Sie perfekte Bilder der Struktur und der Fische direkt unter Ihrem Schiff
bis in eine Tiefe von 90 m.
StructureScan™ ist nicht im Zeus
2
integriert. Sie müssen über ein kompatibles externes
StructureScan-Modul im Netzwerk verfügen, um die StructureScan-Funktionen verwenden
zu können.

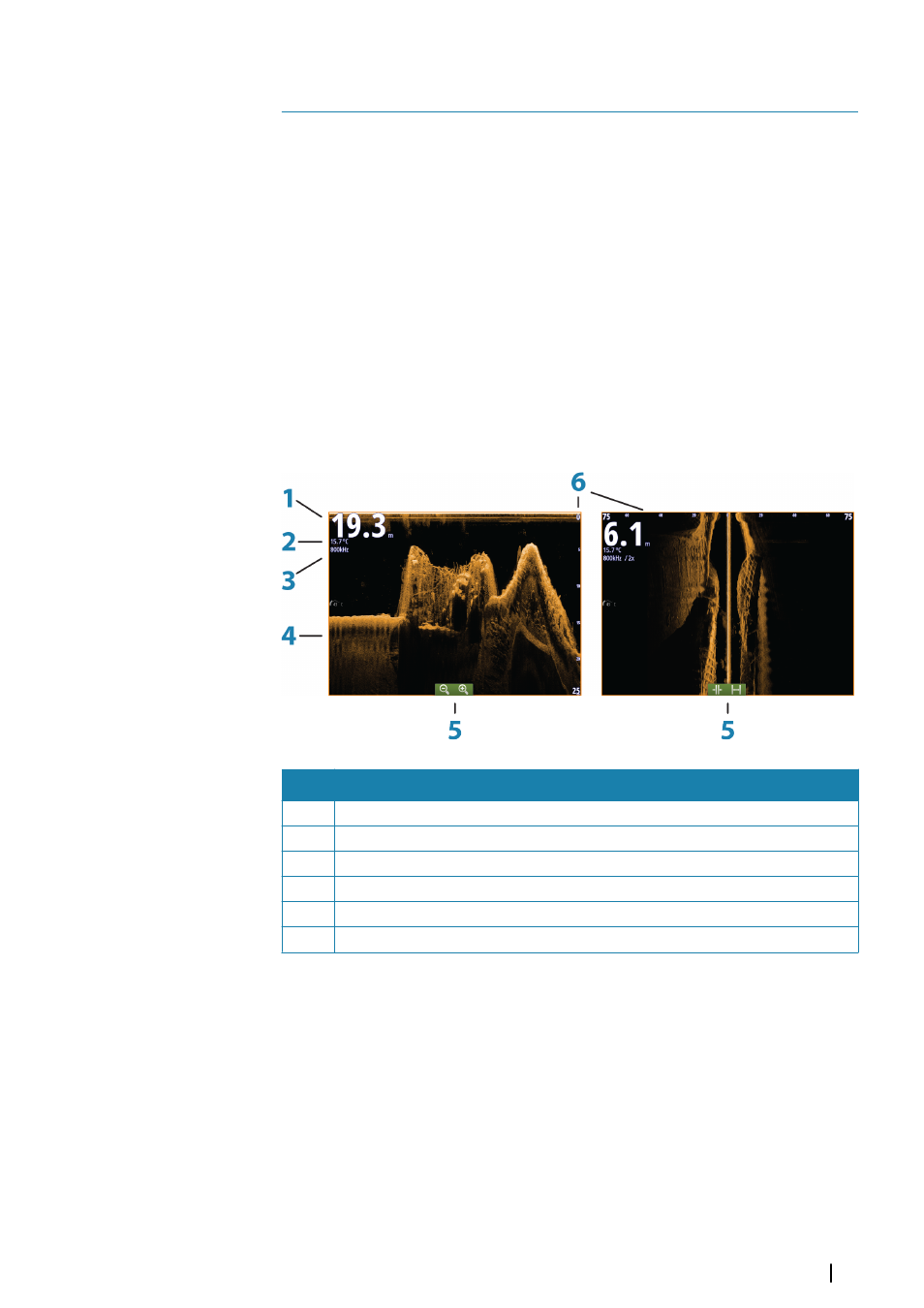

StructureScan™-Bild
Ansicht
Das StructureScan-Feld kann als herkömmliches DownScan-Bild oder für die Darstellung des
linken/rechten SideScan-Feldes eingerichtet werden.
Das DownScan-Bild kann außerdem als Overlay zu einem regulären Echolotbild eingeblendet
werden.
Taste Beschreibung
1
Tiefe
2
Temperatur
3
Frequenz
4
Meeresgrund
5
Symbole für Zoom (DownScan)/Range (SideScan)
6
Bereichsskala
Vergrößern/Verkleinern des StructureScan-Bildes
Sie können StructureScan-Bilder folgendermaßen verkleinern bzw. vergrößern:
•
durch Drehen des Drehknopfes, wenn der Cursor nicht aktiv ist.
•
Verwenden Sie die Zoomsymbole des Feldes.
•
Führen Sie zwei Finger auf dem Bildschirm auseinander oder zusammen.
Das Zoomniveau wird auf der oberen linken Seite des Feldes angezeigt.
