13

Baumer_AMG11-B3_II_DE-EN (14A1)

MB086b - 11127402

5

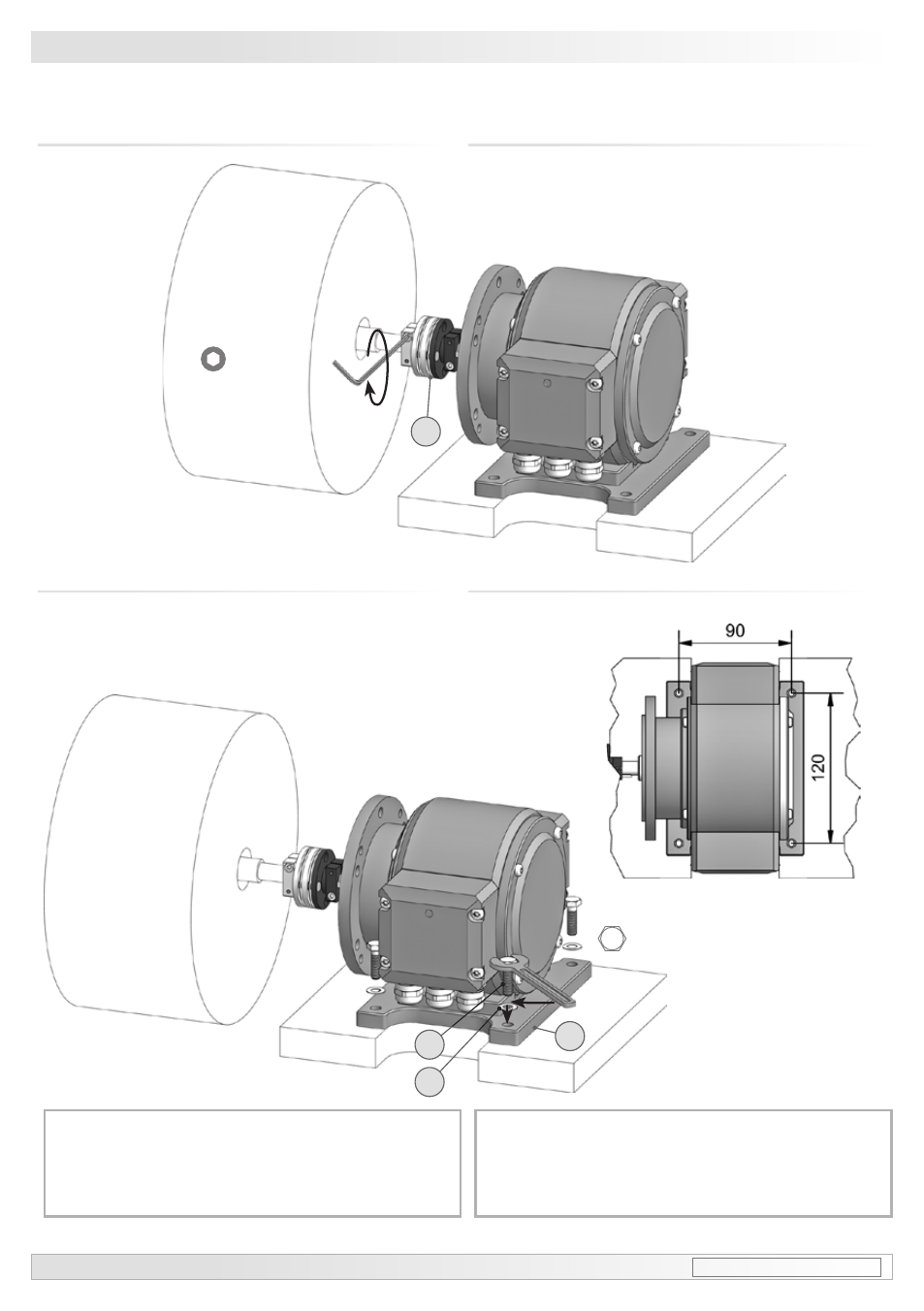

Montage / Mounting

5.3

Schritt 3

5.4

Schritt 4

5.3

Step 3

5.4

Step 4

Zul. Anzugsmoment

Max. tightening torque
M

t

= 2-3 Nm

* Siehe Seite 7 oder 11

See page 7 or 11

10 mm

2.5 mm

Wir empfehlen, den Drehgeber so zu

montieren, dass der Kabelanschluss

keinem direkten Wassereintritt aus-

gesetzt ist.

i

i

It is recommended to mount the en-

coder with cable connection facing

downward and being not exposed to

water.

14

*

12

13

*

*

4 *
