5 wahl des ausgangsmodus, 6 wahl der lautstärkenanzeige auf dem display – M2TECH Marley Benutzerhandbuch
Seite 13
Der Level des linken Kanals wird erhöht, wenn der Encoder-Knopf (Abb. 1, 3) gegen den
Uhrzeigersinn, der Level des rechten Kanals wird erhöht, wenn der Encoder-Knopf mit dem
Uhrzeigersinn gedreht wird. Um die Einstellung zu bestätigen, muss der Encoder-Knopf gedrückt
werden. Der MARLEY geht danach wieder in den Ruhezustand.
Soll die vorher eingestellte Balance wieder ausgewählt werden, muss nur der sich an der Front
befindliche Knopf an der linken Seite (Abb. 1, 1) einmal gedrückt werden oder die neu eingestellte
Eingangswahl nicht durch Drücken des Encoder-Knopfes bestätigt werden.
6.5 Wahl des Ausgangsmodus
Als Dual-Drive Class-A Kopfhörerverstärker kann der MARLEY in zwei verschiedenen
Ausgangsmodi, abhängig vom Kopfhörer-Arrangement des Benutzers, betrieben werden.
So können ein oder zwei Kopfhörer mittels 6,35 mm Klinkenstecker (single-ended) im dual-
unsymmetrischen oder ein Kopfhörer über einen 4-pin XLR Stecker im symmetrischen (balanced)
Modus betrieben werden.
Um den gewünschten Modus einzustellen, muss der Encoder-Knopf (Abb. 1, 3) für die Wahl des
symmetrischen (balanced) Modus dreimal, für die Wahl des dualen unsymmetrischen (single-
ended) Modus viermal gedrückt werden. Auf dem Display wird der Zugang in das Auswahlmenü wie
folgt angezeigt:

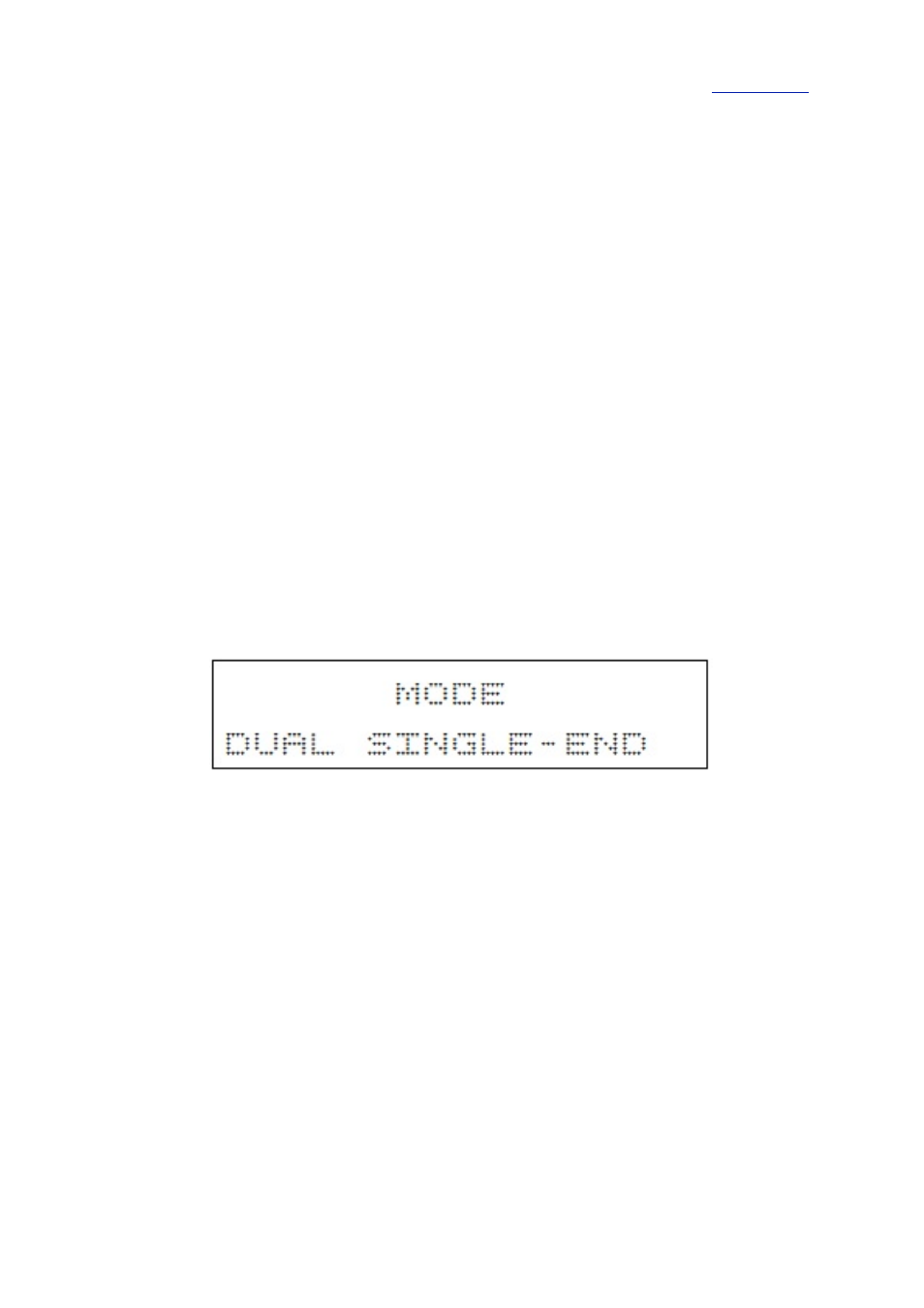

Abb. 9
Der gewünschte Modus wird nun durch Drehen des Encoder-Knopfes (Abb. 1, 3) ausgewählt:
Entweder "DUAL SINGLE-END" oder "BALANCED" und durch Drücken des Encoder-Knopfes bestätigt.
Der gewünschte Modus ist nun ausgewählt, der MARLEY geht wieder in den Ruhezustand.
Soll der vorher eingestellte Modus wieder ausgewählt werden, muss nur der sich an der Front
befindliche Knopf an der linken Seite (Abb. 1, 1) einmal gedrückt oder die neu eingestellte
Eingangswahl nicht durch Drücken des Encoder-Knopfes bestätigt werden.
6.6 Wahl der Lautstärkenanzeige auf dem Display
Der Lautstärken-Level kann im Display auf zwei verschiedene Arten angezeigt werden: als
Dezibel-Anzeige oder als Anzeige der Erhöhungs- bzw. Erniedrigungsstufen.
MARLEY
M2Tech
DUAL-DRIVE CLASS-A KOPFHÖRERVERSTÄRKER/VORVERSTÄRKER
REVISION 1.0 - NOVEMBER 2013
