Mit spurführung arbeiten, Markiere a, Markiere b – TeeJet Matrix Pro 840G Start Up Guide Benutzerhandbuch
Seite 4: Einen spurführungsmodus wählen, Spurführung aufrufen, Punkte a und b markieren
6
www.teejet.com
7
98-01388 R0

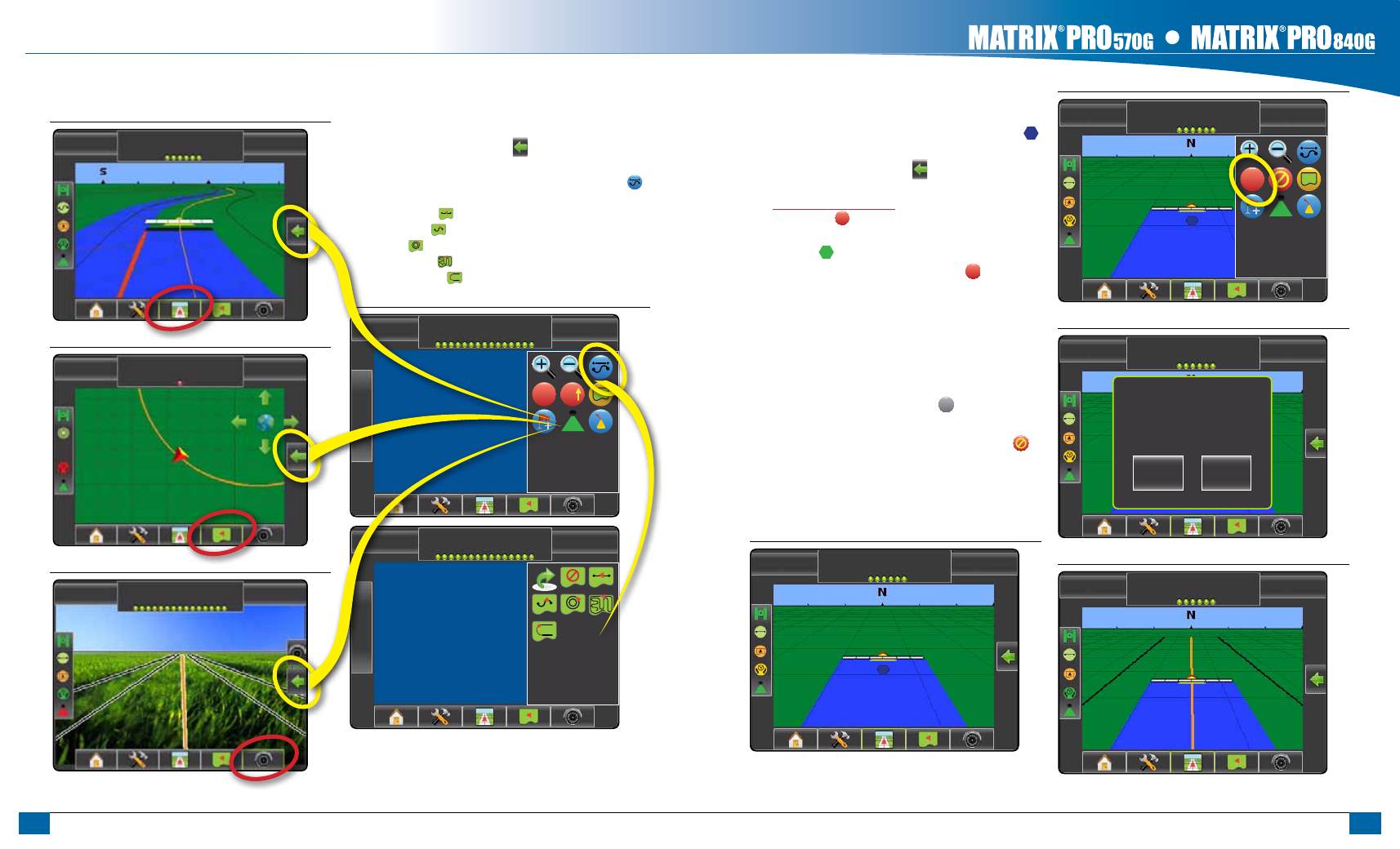

10. einen Spurführungsmodus
wählen
1. Drücken Sie das Symbol für NAVIGATIONS- UND
SPURFÜHRUNGSOPTIONEN . Die Navigationsoptionen
werden angezeigt.
2. Drücken Sie das Symbol für SPURFÜHRUNGSMODUS .
3. Wählen Sie eine der folgenden Optionen:
►Gerade A-B
►Kurve A-B
►Kreis
►Letzte Spur
►Nächste Spur
Abbildung 1-18: Einen Spurführungsmodus auswählen
0,0
km/h
0 ha
Markiere A
A
A
0,0
km/h
0 ha
Markiere A
Mit SpurFührung arbeiten
9. Spurführung aufrufen
Abbildung 1-15: Spurführung in Fahrzeugansicht
6,0 km/h
7,6 ha
< 0,0 >
Abbildung 1-16: Spurführung in Feldansicht
6,0 km/h
0 ha
Markiere A
Abbildung 1-17: Spurführung in Realbildansicht
6,0 km/h
0 ha
< 0,0 >
11. punkte a und b markieren
Um eine A-B Leitlinie anzulegen:
1. Bringen Sie das Fahrzeug in die gewünschte Position A .
2. Drücken Sie das Symbol für NAVIGATIONS- UND
SPURFÜHRUNGSOPTIONEN Die Navigationsoptionen
werden angezeigt
3.
Bei fahrendem Fahrzeug,
drücken Sie das Symbol für
MARKIERE A
A
.
4. Bringen Sie das Fahrzeug in die gewünschte
Position B .
5. Drücken Sie das Symbol für MARKIERE B
B
Damit ist die
A-B Linie gesetzt.
6. „Diese Referenzlinie benennen?“
Drücken Sie
►Ja – um eine Benennung einzugeben und
abzuspeichern.
►Nein – um eine automatische Benennung zu generieren.
Das Gerät beginnt nun mit der Anzeige von Navigationsdaten.
HINWEIS: Das Symbol für MARKIERE B
B
ist solange
ausgegraut, bis eine Mindeststrecke gefahren wurde.
Löschen Sie über das Symbol MARKIERUNG LÖSCHEN
die Markierung A und um zur eventuell bereits gespeicherten
A-B Leitlinie zurückzukehren.
Zur Erstellung weiterer Leitlinien wiederholen Sie die oben
aufgezeigten Schritte.
Abbildung 1-19: Punkt A markieren
12:32
7,2 km/h
Markiere A
Abbildung 1-20: Punkt B markieren
13:14
7,2 km/h
Markiere B
B
Abbildung 1-21: Leitlinie speichern
13:14
7,2 km/h
> 0,0 <
Diese Referenzlinie benennen?
Ja
Nein
Abbildung 1-22: Spurführung folgen
2,73 ha
7,2 km/h
> 0,0 <
