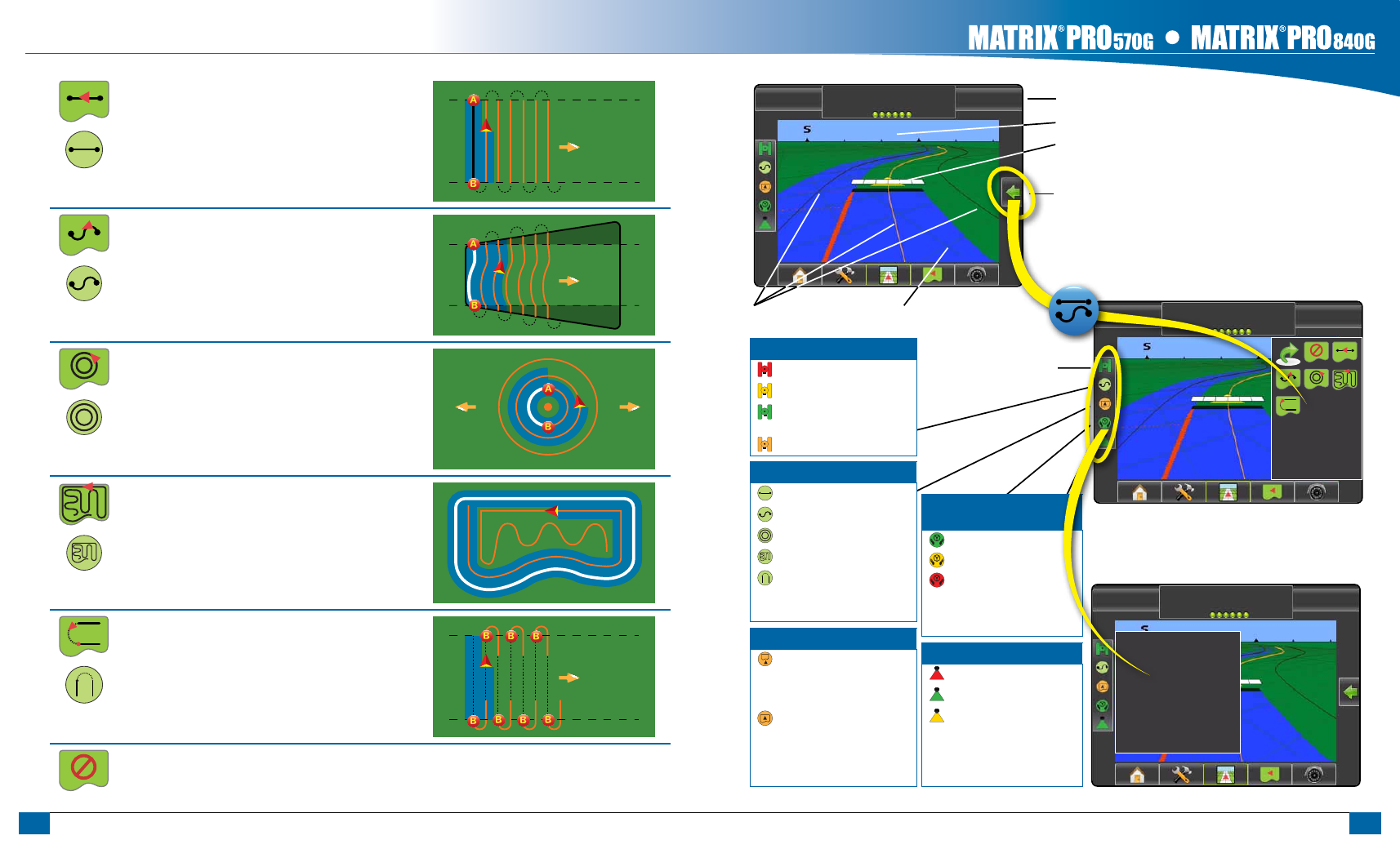

Spurführung gerade a-b
Spurführung in gerader Linie entsprechend den
Referenzpunkten A und B. Auf der Grundlage dieser
Referenzlinie werden alle nachfolgenden Leitlinien berechnet.
Spurführung Kurve a-b
Kurve A-B bietet Spurführung in Kurvenlinie auf der Grundlage
der ersten A-B Referenzlinie. Auf der Grundlage dieser
Referenzlinie werden alle nachfolgenden Leitlinien berechnet.
Spurführung Kreis
Spiralförmige Spurführung nach innen / außen um einen
Kreismittelpunkt. Hier erfolgen Spurführung und Ausbringung
ähnlich wie bei Kreisbewässerung.
Spurführung "letzte Spur"
Dieser Modus ermöglicht die Orientierung an der letzten
Spur. Das Gerät erkennt die unmittelbar benachbarte, bereits
gefahrene Spur und benutzt diese als Referenz.
nächste Spur Führung
Sobald der Fahrer das Spurende markiert und das
Wendemanöver einleitet, wird eine Leitlinie zur nächsten
Spur angezeigt. Im Modus Nächste Spur ist die eigentliche
Spurführung nicht möglich.
Keine Spurführung
Diese Funktion schaltet die automatische Spurführung ab.
erläuterung der SpurFührung
Spurführungslinien für Navigation
-13
7,2
km/h
8,9 <
Horizontkompass
Behandelte Fläche
Fahrzeug mit Echtzeitdarstellung der aktiven
Teilbreiten
Navigation und Spurführungsoptionen
Spurführungsleiste
Drücken Sie ein Symbol auf der Statusleiste für weitere
Informationen.
-13
7,2
km/h
8,9 <
GGA Rate: 5 Hz
VTG Rate: 5 Hz
Anz. Sat.: 10
HDOP: 1
PRN: 135
GGA Qualität: 2
Empfänger: 1
Statusleiste
gpS Status
Rot = Kein GPS
Gelb = Nur GPS
Grün = DGPS,WAAS/RTK,
GLONASS
Orange = Glide/ClearPath
Spurführungsmodus
Spurführung Gerade A-B
Spurführung Kurve A-B
Spurführung Kreis
Spurführung „Letzte Spur“
Nächste Spur
Kein Symbol = Keine
Spurführung
Status behandlungsfläche
Außerhalb der
Behandlungsfläche =
Fahrzeug fährt außerhalb der
Behandlungsfläche
Innerhalb Behandlungsfläche =
Fahrzeug fährt innerhalb der
Behandlungsfläche
Kein Symbol = Keine
Behandlungsfläche erstellt
Status automatische
lenkung
Grün = in Betrieb
Gelb = Aktiviert
Rot = Deaktiviert
Kein Symbol = Keine
automatische Lenkung
installiert
boompilot Status
Rot = Aus/Manuell
Grün = Automatisch
Gelb = Alle ein
Kein Symbol = Teilbreite
= Gestängebreite (kein
SmartCable bzw. SDM
angeschlossen)
