Spurführung in Realbildansicht
Spurführung in Feldansicht
Spurführung in Fahrzeugansicht
Konfiguration Matrix Gerät
Start/Auftragsseite
(oder Start-Taste drücken)
A
A
A
B

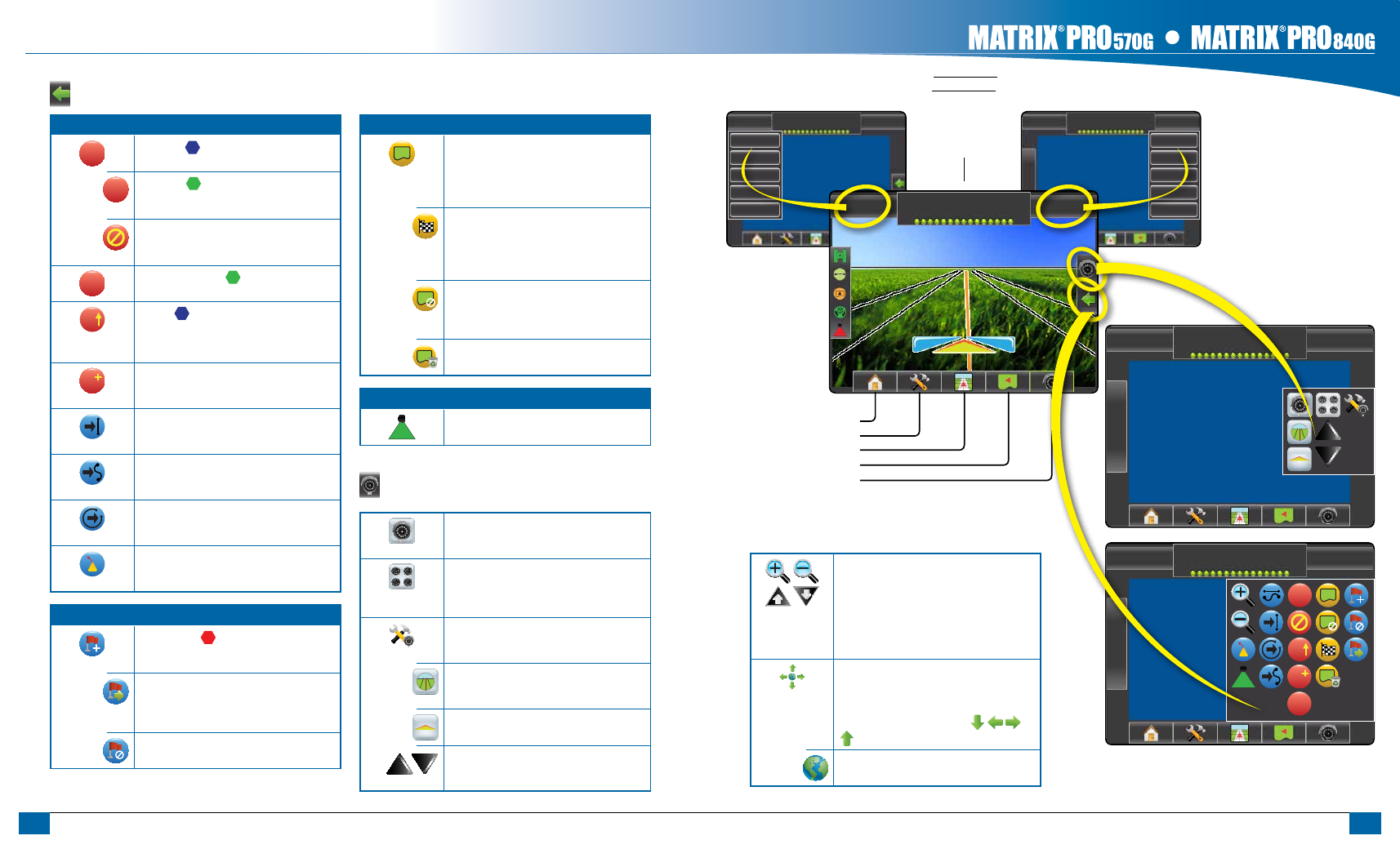

überSicht: SpurFührungSFunKtionen
12:32
1 Grd
Kein GPS
Geschw.
Fläche
Zeit
Spur Nr
Hinführung
12:32
1 Grd
Kein GPS
Geschw.
Fläche
Zeit
Spur Nr
Hinführung
Möglichkeiten der Spurführung
leitlinien
A
Markiere A . Festsetzung des ersten Punktes
der Referenzlinie.
B
Markiere B . Festsetzung des Endpunktes
der Referenzlinie. Ausgegraut = Die
Mindeststrecke wurde noch nicht abgefahren.
Löschtaste Punkt A. Bricht die Festsetzung
von Punkt A ab. Rückkehr zur eventuell bereits
gesetzten A-B Leitline.
B
NextRow Markiere B . Festsetzung des
Endpunktes der Reihe.
A
Sollkurs Festlegung einer geraden Leitlinie
in Form eines im Uhrzeigersinn gemessenen
Winkels bezogenen auf geografisch Nord.
Nord = 0, Ost = 90, Süd = 180, West = 270.
A
A+ Verschiebung. Verschiebung der
gespeicherten Referenzlinie auf die aktuelle
Fahrzeugposition.
Nächste Referenzlinie Gerade A-B. Zeigt die
nächste, im aktuellen Auftrag abgespeicherte,
Referenzlinie einer Geraden A-B an.
Nächste Referenzlinie Kurve A-B. Zeigt die
nächste, im aktuellen Auftrag abgespeicherte,
Referenzlinie einer Kurve A-B an.
Nächste Referenzlinie Kreis. Zeigt die
nächste, im aktuellen Auftrag abgespeicherte,
Referenzlinie für einen Kreis an.
Vorausschau Kurve. Fortführung der Leitlinie
einer nur bis Punkt B aufgezeichneten Kurve
A-B, als Kurve und nicht als Gerade.
zum punkt zurückkehren
Markiere Punkt . Markiert die aktuelle
Fahrzeugposition. Ausgegraut = GPS ist nicht
verfügbar
Zum Punkt zurückkehren. Gibt die Entfernung
zu einem Markierungspunkt an. (Um zu
diesen Punkt zurückzunavigieren, muss in die
Fahrzeugansicht gewechselt werden)
Punkt löschen. Löscht den markierten Punkt.
-13
7,2 km/h
> 0,0 <
Navigation und
Gestängestatus
GPS Status
Seitliche Abweichung
Aktuell ausgeführte
Navigation
bildschirmoptionen
Fahrzeugansicht (ein-/auszoomen). Über
Symbole bzw. Tasten wird die Fahrzeugansicht/
Perspektive von Horizontansicht in
Vogelperspektive.
Feldansicht (ein-/auszoomen) Über Symbole
bzw. Tasten wird der Bildausschnitt vergrößert/
verkleinert.
Ausschnitt ändern. Der Fahrer berührt
den Bildschirm, um sich auf bestimmte
Kartenausschnitte zu konzentrieren, ohne
das Fahrzeug zu bewegen. Pfeile auf dem
Bildschirm bewegen die Ansicht
in die gewünschte Richtung.
Global-Ansicht. Größtmögliche Erweiterung des
Ausschnitts.
behandlungsflächen festlegen
Feldumfahrung. Festlegung der
Behandlungsfläche und nicht zu behandelnder
Teilflächen. Die Feldgrenze wird entlang der
Außenlinie einer Überfahrt gezogen. Ausgegraut
= GPS ist nicht verfügbar
Feldumfahrung abschließen. Schließt die
Feldumfahrung ab. Diese kann bereits bei
Einfahren in die am Startpunkt eingegebene
Arbeitsbreite beendet werden. Ausgegraut = Die
Mindeststrecke wurde noch nicht abgefahren.
Feldumfahrung abbrechen. Abbruch der
aktuellen Aufzeichnung der Feldgrenzen. Kehrt
zum gespeicherten Feldumriss zurück (falls
bereits erfolgt)
Feldumriss löschen. Löscht alle im aktuellen
Auftrag festgelegten Grenzlinien.
boompilot
BoomPilot. Aktivierung von BoomPilot.
Ausgegraut = GPS ist nicht verfügbar
Spurführung in reabildansicht
Auswahl Kamera. Auswahl von bis zu acht
Kameras, sofern das Modul VSM (Video
Selection Module) angeschlossen ist.
Geteilter Bildschirm. Vier Kamerabilder
werden gleichzeitig angezeigt. Dabei wählen
Sie entweder die Kombination A/B/C/D oder
E/F/G/H.
Spurführung per Kamera. Hier erfolgt
Spurführung per Video bzw. Lenkwinkel sowie
Anpassung der Leitlinien.
Spurführung per Kamera. Diese Funktion legt
dreidimensionale Leitspuren als Navigationshilfe
auf das Kamerabild.
Lenkwinkel. Anzeige der erforderlichen
Lenkradkorrektur.
Pfeilsymbole oben / unten dienen zur
Anpassung der Leitspuren an das von der
Kamera bereitgestellte Bild.
