nächste leitlinie
Um andere gespeicherte Referenzlinien anzuzeigen:
1. Drücken Sie das Symbol für NAVIGATIONS- UND
SPURFÜHRUNGSOPTIONEN Die Navigationsoptionen
werden angezeigt.
2. Drücken Sie das Symbol für
NÄCHSTE LEITLINIE .

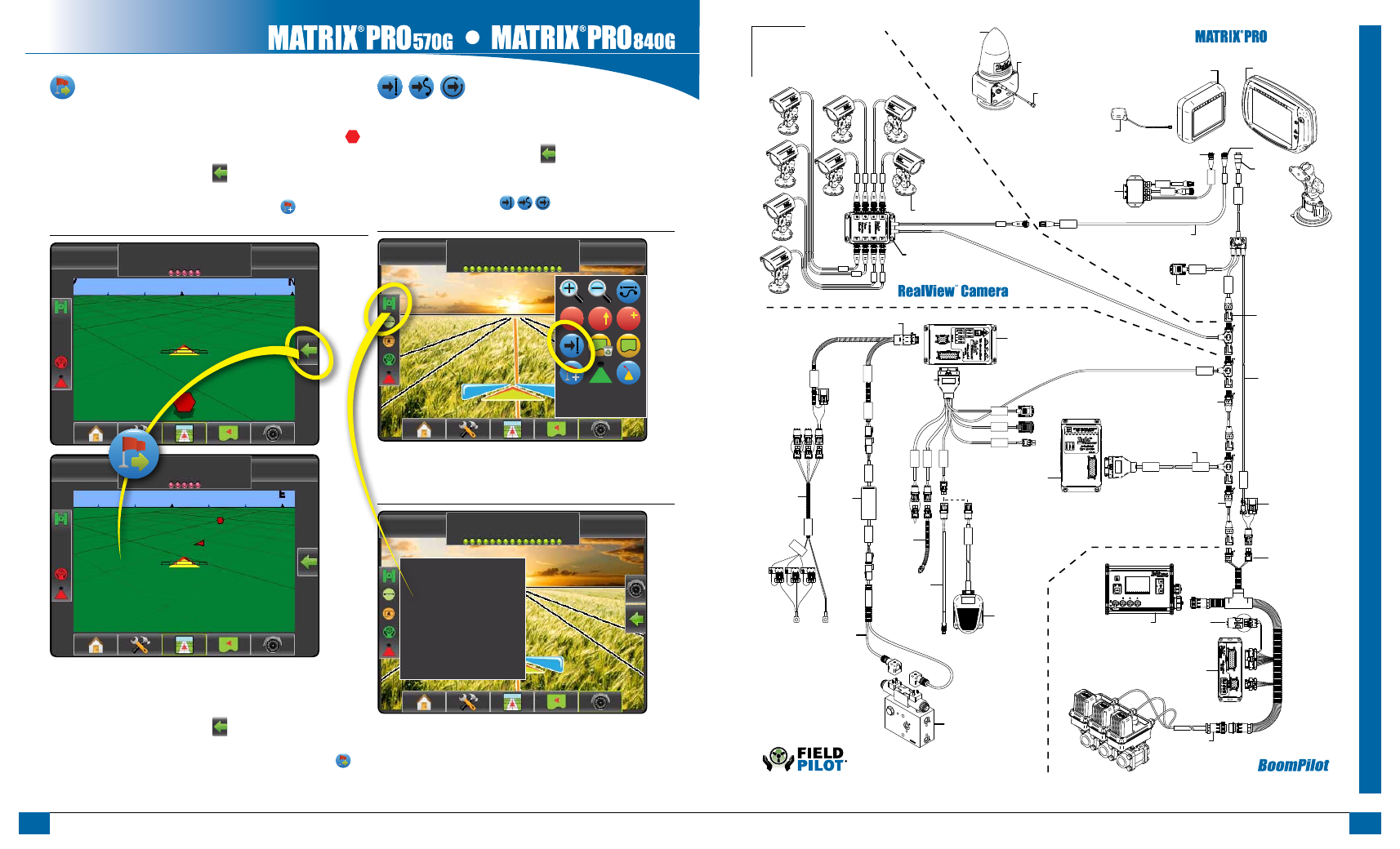

Abbildung 1-13: Nächste Leitlinie
-13 7,2 km/h
Markiere A
A A A
Um einzusehen, welche Leitlinie aktiv ist, drücken Sie das
Symbol für Spurführung in der Statusleiste.
Abbildung 1-14: Ansicht der akiven Leitlinie
-13 7,2 km/h
Markiere A
Führung: Kurve AB
Name: Fläche 1
Total: 4
zum punkt zurückkehren
Um einen Rückkehrpunkt zu markieren:
1. Fahren Sie das Fahrzeug zum gewünschten Rückkehrpunkt .
2. Drücken Sie das Symbol für NAVIGATIONS- UND
SPURFÜHRUNGSOPTIONEN Die Navigationsoptionen
werden angezeigt.
3. Drücken Sie das Symbol für PUNKT SETZEN .
Abbildung 1-12: Rückkehrpunkt festgelegt - Fahrzeugansicht
08:21 1,7 km/h
Markiere A
08:53 1,7 km/h
457 m
Um die Entfernung und Spurführungsdaten zum festgesetzten Punkt
anzuzeigen:
1. Drücken Sie das Symbol für NAVIGATIONS- UND
SPURFÜHRUNGSOPTIONEN Die Navigationsoptionen
werden angezeigt
2. Drücken Sie das Symbol ZUM PUNKT ZURÜCKKEHREN .
Um den gesetzten Punkt zu löschen, drücken Sie das Symbol für
RÜCKKEHRPUNKT LÖSCHEN
Sy
ST
EM
D
IA
G
RA
M
M
P O W E R IN
C AN
RS-232
P ow
er/
D A TA
45
-0 56 26
45-0
5381
DC: xx/x
x
Con nect
o to (+12
v)
S C M P ow er
I/O
45 -077
03 D C : x x/x x
Va lve
O utp
ut
45 -1 01
03
D C : x
x/x
x
Fiel
dPilot Interface
78- 08 07 2
DC:
xx
/xx
S teering
Va lve
CAN
Seat Sen
sor
Steering
Wheel S
ense
GPS Power
GPS In COM 1
R em
ote
Engage
/D iseng
ag
e
SCM COM 2
P ow
er
Engage
/ D is en ga ge
32 -0402
0
D C : xx /x x
Camera
M atr
ix
GPS Speed
Work On-Off 78-00044 xx/xx
Lenkventil
45-10103
Kabelbaum
Lenkung
(A+B)
78-08072
Spannungs-
regler
45-05626
Power/CAN/
Daten-Kabel
(Lieferumfang von
FieldPilot)
Sicherung 3 A
8 Polig
zu RS-232
TJ CAN
(mit Kabelanschluss)
78-05072
Modul SDM Automatische
Teilbreitenschaltung
(15 Teilbreiten)
Kabelbaum BoomPilot
Teilenummer
abhängig
vom Steuerungs-
computer
Spritzcomputer
Ventil
Kabelbaum
Ventilblock
Schalter für
Statusveränderung
bearbeitet/
unbearbeitet
auf dem Bildschirm
45-05381
Batterie
3.66 m mit
Sicherungen
15 A
78-08075
Modul SCM
Automatische
Lenkung
45-07708
Kabelbaum SCM
45-07703
Stromversorgung SCM
32-04020
Fußschalter,
optional
32-04040
Schalter
Ein/Aus
16-00022 Infrarot-Kamera
78-08068: 8 Kanäle
78-08067: 4 Kanäle
CAN Video Selector Modul
8 Polig
45-05617: 6 m
45-05618: 20 m
Verlängerung Kamerakabel
Matrix Pro 570G
75-30082
75-30083 mit GLONASS
5 Polig
Patch-Antenne
78-50155
78-50190 mit GLONASS
45-05786: 6 m
45-05787: 9 m
Antennenkabel
RAM Montagesatz
mit Saughalterung
90-02349 (Matrix Pro 570G)
90-02700 (Matrix Pro 840G)
78-50187
Option RXA-30
GPS Antenne
65-05226
RXA-30 Antenne mit Magnet
91-07011
Kit Lenkrad-
schaltung
45-08117 CAN Verlängerungskabel 6m
45-08117 CAN Verlängerungskabel 6m
45-07716
Kabelbaum TGM
78-08076
Modul AGM Knicklenkung
Matrix Pro 840G
75-30084
75-30090 mit GLONASS
78-00046: 8-polig
Schalter, Applikation An/Aus
CAN Tee Tilt Gyro Module CAN Harness 45-07716 DC: xx/xx
Matrix
FieldPilot
BoomPilot
Optionales Zubehör
