NDS – Installation und Anschlüsse
2 NDS – Installation und Anschlüsse
Bevor Sie den NDS anschließen und einschalten, sollten Sie die vier Transportschrauben
an seiner Unterseite entfernen und ihn auf ein dafür vorgesehenes Rack stellen. Stellen Sie
den Player nicht direkt auf ein anderes Gerät und achten Sie darauf, dass er waagrecht
steht und ausreichend belüftet ist.
Der NDS benötigt zur Stromversorgung ein externes Netzteil des Typs 555 PS, XPS oder XP5
XS. Abbildung 2.3, 2.4 bzw. 2.5 zeigt, wie das externe Netzteil angeschlossen wird. Weitere
Informationen finden Sie in Abschnitt 2.6.
Ab Abschnitt 2.7 wird beschrieben, wie Sie den NDS ans Stromnetz anschließen und mit
anderen Audiogeräten verbinden können. Abbildung 2.2 stellt die Anschlüsse an der
Rückseite des NDS dar.

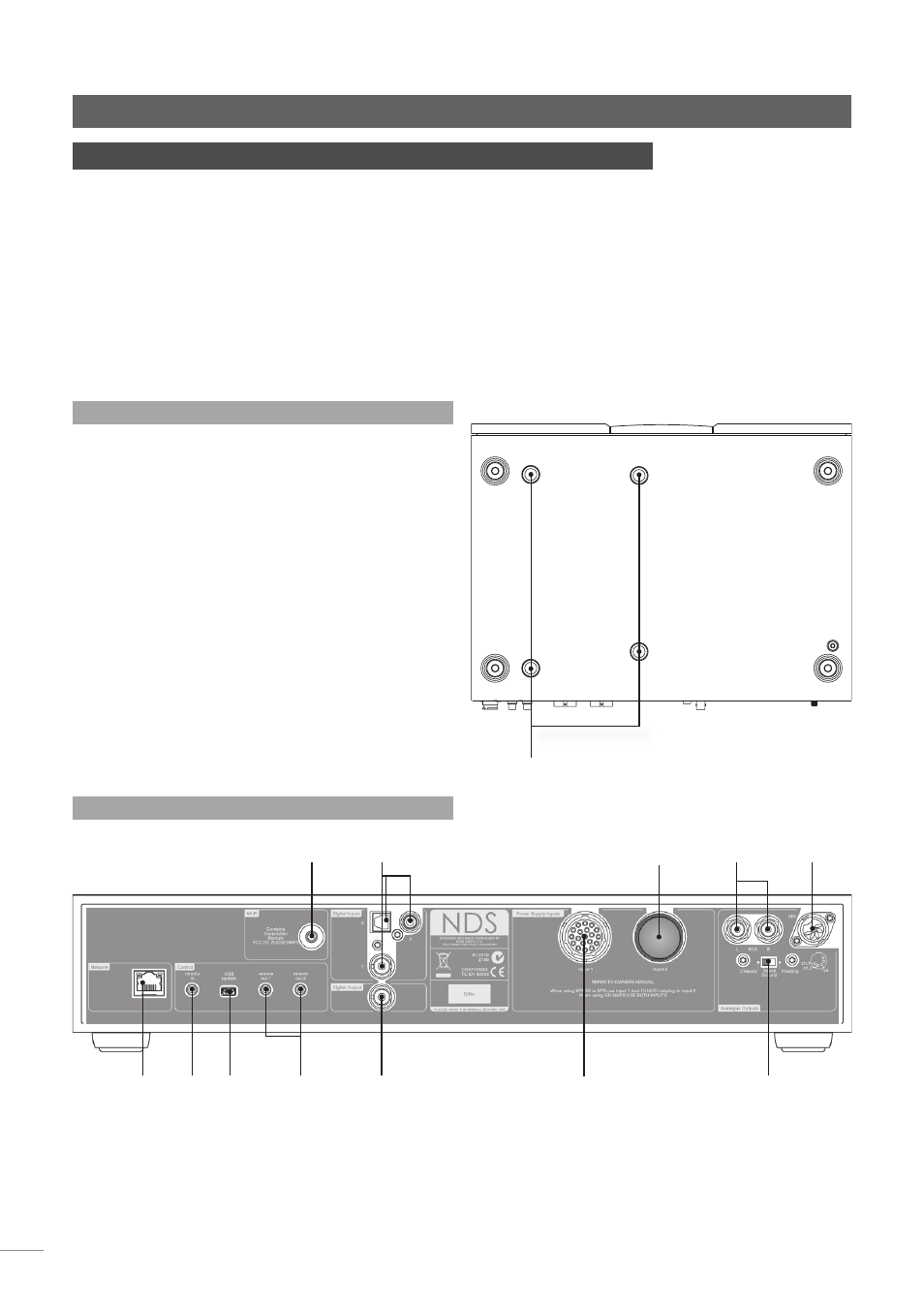

2.2 Rückseite
Netzwerk-
buchse
Masseschalter Digital-
ausgang
WLAN-
Antennenbuchse
Eingang für optionales
Netzteil (Brückenstecker
gesteckt)
USB-Schnitt-
stelle für
Updates
Fern-
bedie-
nungsei-
gang
Fernbe-
dienungs-
ausgänge 1
und 2
Digitaleingänge
1, 2 und 3
Analog-
ausgang
(Cinch)
Analogaus-
gang (DIN)
Eingang für optionales
Netzteil
2.1 Transportschrauben
Die vier Transportschrauben an der Unterseite des
NDS müssen vor dem Gebrauch entfernt und zum
Wiederverpacken und Versenden wieder eingeschraubt
werden. Das Gerät darf dazu nicht gekippt werden;
stellen Sie es stattdessen auf eine Tischkante, um an die
Unterseite des Gehäuses zu gelangen. Die Lage der
Transportschrauben können Sie der Darstellung rechts ent-
nehmen.
NACH DEM ENTFERNEN DER TRANSPORTSCHRAUBEN DARF
DER NDS NICHT MEHR GEKIPPT WERDEN.
Lage der Transportschrauben
