NDS – Installation und Anschlüsse
2.6 Anschluss an das Netzteil
Der NDS benötigt zur Stromversorgung ein externes
Netzteil des Typs XP5 XS, XPS oder 555 PS; das Netzteil
wird an einem (XP5 XS, XPS) oder beiden (555 PS)
Netzteileingängen des NDS angeschlossen. Verwenden Sie
zum Anschließen ausschließlich das bzw. die zum jeweiligen
Netzteil gehörige(n) Burndy-Kabel. Weitere Informationen
hierzu erhalten Sie von Ihrem Händler oder der zuständigen
Vertriebsgesellschaft.
WICHTIG: SCHLIESSEN SIE AN DEN NDS NUR XPS-NETZTEILE
AN, DIE DIE SERIENNUMMER 188015 ODER HÖHER HABEN.
ÄLTERE XPS-NETZTEILE SIND MIT DEM NDS NICHT KOMPATIBEL.
WEITERE INFORMATIONEN ERHALTEN SIE VON IHREM
HÄNDLER ODER DER ZUSTÄNDIGEN VERTRIEBSGESELLSCHAFT.
Ein XP5 XS bzw. XPS muss an Netzteileingang 1 („Input
1“), ein 555 PS an beiden Netzteileingängen („Input
1“ und „Input 2“) des NDS angeschlossen werden. Bei
Verwendung eines XP5 XS oder XPS muss Netzteileingang
2 durch den im Lieferumfang enthaltenen Brückenstecker
abgeschlossen sein. Schalten Sie das Gerät erst ein, wenn
alle benötigten Kabel angeschlossen sind.
Hinweis: Der NDS kann auch mit zwei Netzteilen des
Typs 555 PS oder mit einem 555 PS und einem XPS oder
XP5 XS betrieben werden. Weitere Informationen hierzu
erhalten Sie von Ihrem Händler oder der zuständigen
Vertriebsgesellschaft.
2.7 Audio-Anschlüsse
2.7.1 Audio-Eingänge
Der NDS ist mit drei S/PDIF-Digitaleingängen ausgestattet.
Die nachstehende Tabelle bietet eine Übersicht über die
Eingänge und die jeweils verwendeten Buchsenarten:
Eingang Buchse
dig. 1 koaxial (BNC)
dig. 2 koaxial (Cinch)
dig. 3 optisch (TosLink)
Verwenden Sie zum Anschließen von Quellgeräten stets
hochwertige Signalkabel.
Die Digitaleingänge können im Menü Digitaleingänge kon-
figuriert werden (siehe Abschnitt 4.3.6).
2.7.2 Audio-Ausgänge
Der NDS ist mit zwei Analogausgängen und einem
Digitalausgang ausgestattet, die an einen entsprechen-
den Vorstufen- bzw. D/A-Wandler-Eingang angeschlossen
werden können. Die nachstehende Tabelle bietet eine
Übersicht über die Ausgänge und die jeweils verwendeten
Buchsenarten:
Ausgang Buchse
analog, stereo 5-Pol-DIN
analog, stereo Cinch
digital (S/PDIF), stereo BNC (koaxial)
Hinweis: Die Ausgänge können im Menü
„Analogausgänge“ bzw. „Digitalausgang“ konfiguriert wer-
den (siehe Abschnitt 4.4 und 4.6).

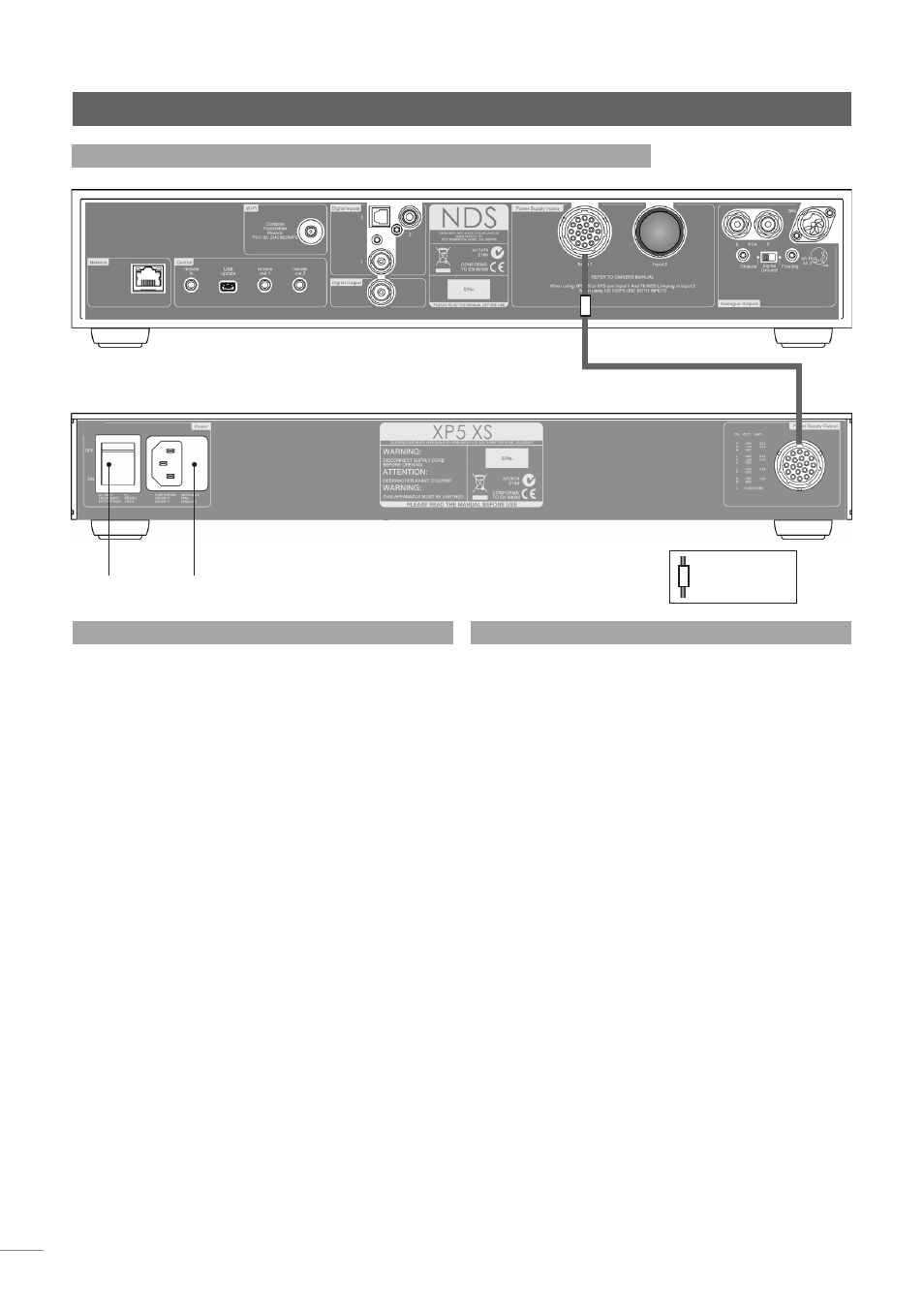

2.5 Anschluss an Netzteil XP5 XS
Netzanschluss und
Sicherung
SXPS-Burndy-
Kabel
Netzschalter Kabelrichtungs-
markierung
