NDX/5XS – Installation und Anschlüsse
2 NDX/5XS – Installation und Anschlüsse
Bevor Sie den NDX/5XS anschließen und einschalten, sollten Sie ihn auf ein dafür
vorgesehenes Rack stellen. Stellen Sie den Player nicht direkt auf ein anderes Gerät und
achten Sie darauf, dass er waagrecht steht und ausreichend belüftet ist. Der NDX/5XS
besitzt keinen Standby-Modus und sollte normalerweise eingeschaltet bleiben.
In den folgenden Abschnitten wird beschrieben, wie Sie den NDX/5XS ans Stromnetz
anschließen und mit anderen Audiogeräten verbinden können. Abbildungen 2.1 und 2.3
stellen die Anschlüsse an der Rückseite des NDX bzw. des ND5 XS dar.
Sowohl der NDX als auch der ND5 XS kann mit einem externen Naim-Netzteil des Typs
XP5 XS, XPS oder 555PS nachgerüstet werden. Abbildungen 2.2 und 2.4 zeigen, wie das
externe Netzteil angeschlossen wird. Weitere Informationen finden Sie in Abschnitt 2.6.

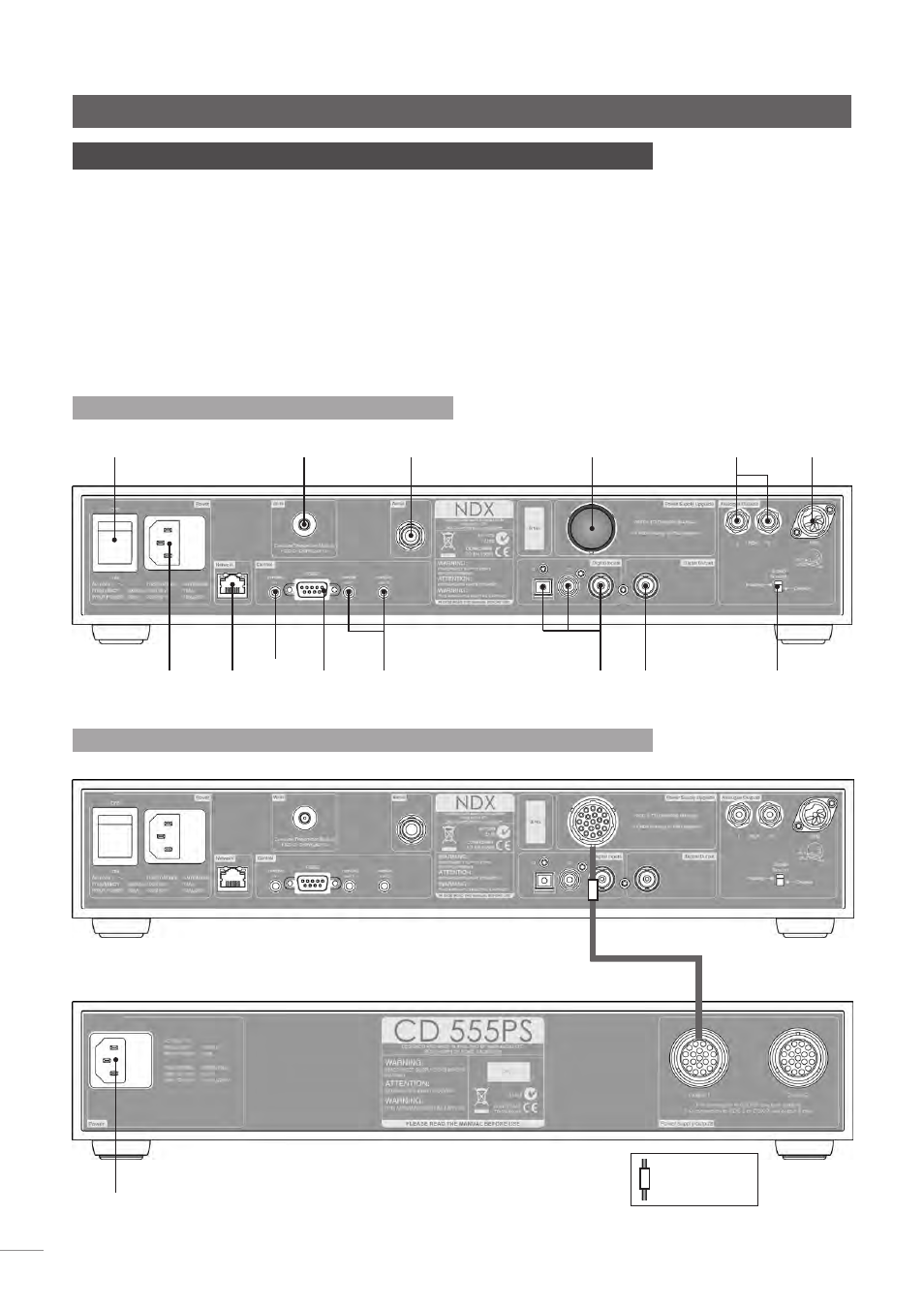

2.1 Rückseite
Netzanschluss
und Sicherung
Netzschalter
Netzwerk-
buchse
UKW/DAB-An-
tennenbuchse
(optional)
Masseschalter Digital-
ausgang
Antennenbuchse
für WLAN
Eingang für op-
tionales Netzteil
(Brückenstecker
gesteckt)
RS-232
(serielle
Schnitt-
stelle)
Fern-
bedie-
nungs-
ein-
gang
Fernbedienungs-
ausgänge 1 und 2
Digitaleingänge
3, 2 und 1
Analog-
ausgang
(Cinch)
Analogaus-
gang (DIN)
2.2 NDX – Anschluss an optionales Netzteil 555PS
Netzanschluss
und Sicherung
SXPS-Burndy-
Kabel
Kabelrichtungs-
markierung
WENN EIN EXTERNES NETZTEIL VERWENDET WIRD,
SOLLTE DER NETZSCHALTER DES NDX AUF „OFF“
GESTELLT UND SEIN NETZKABEL ENTFERNT WERDEN.
VERWENDEN SIE ZUM ANSCHLIESSEN EINES XPS ODER
555 PS AUSSCHLIESSLICH EIN BURNDY-KABEL DES TYPS SXPS.
Wichtig: Schließen Sie
an den NDX/5XS nur
XPS-Netzteile an, die die
Seriennummer 188015
oder höher haben.
Ältere XPS-Modelle sind
mit dem NDX/5XS nicht
kompatibel. Weitere
Informationen erhalten
Sie von Ihrem Händler
oder der zuständigen
Vertriebsgesellschaft.
