NDX/5XS – Installation und Anschlüsse
Kabelrichtungs-
markierung

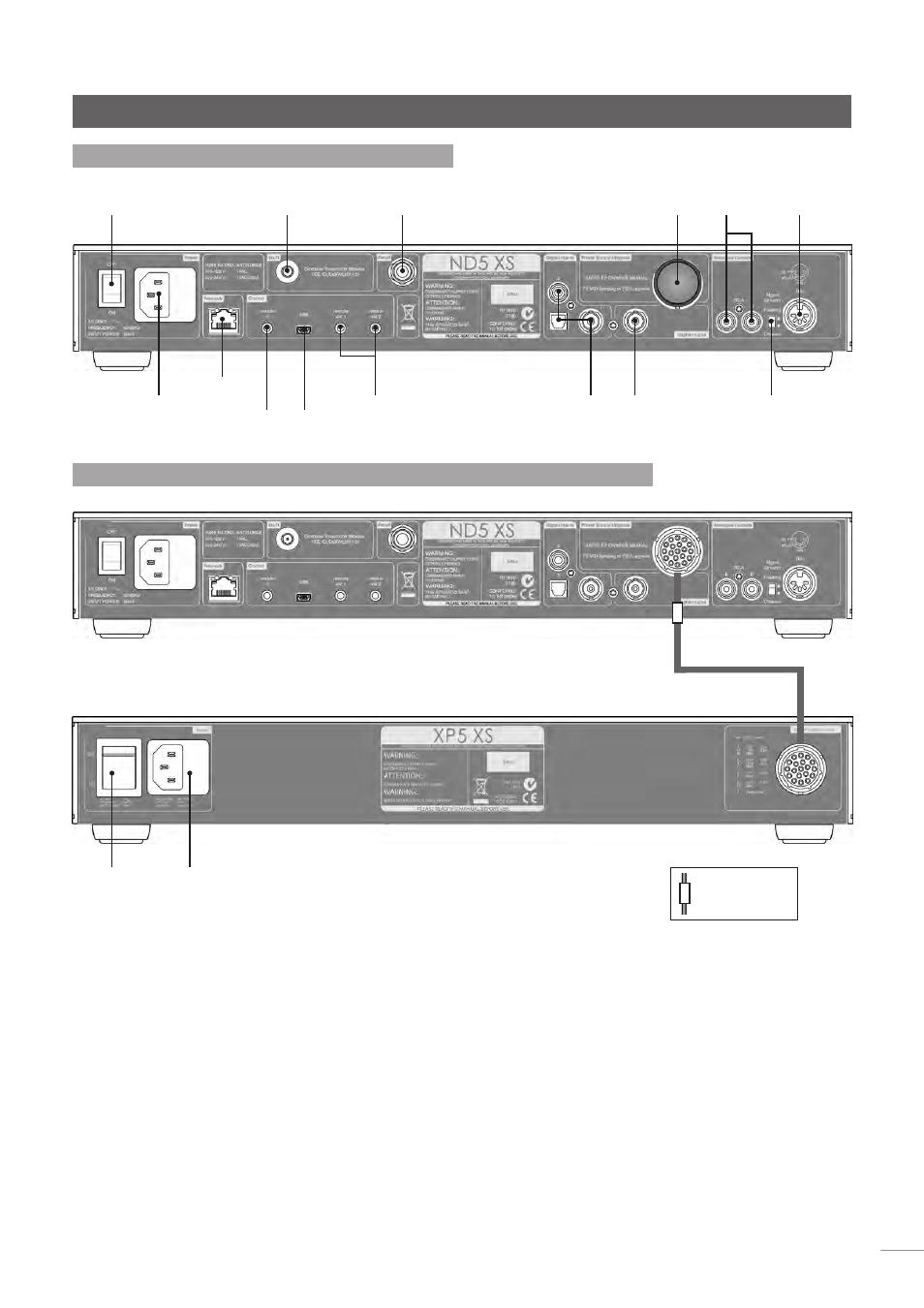

2.3 ND5 XS – Rückseite
2.4 ND5 XS – Anschluss an optionales Netzteil XP5 XS
Netzanschluss und
Sicherung
SXPS-Burndy-
Kabel
WENN EIN EXTERNES NETZTEIL VERWENDET WIRD,
SOLLTE DER NETZSCHALTER DES ND5 XS AUF „OFF“
GESTELLT UND SEIN NETZKABEL ENTFERNT WERDEN.
VERWENDEN SIE ZUM ANSCHLIESSEN DES EXTERNEN
NETZTEILS AUSSCHLIESSLICH EIN BURNDY-KABEL DES
TYPS SXPS.
Netzanschluss
und Sicherung
Netzschalter
Netzwerk-
buchse
UKW/DAB-Antennen-
buchse (optional)
Masseschalter Digital-
ausgang
Antennenbuchse
für WLAN
Eingang für optionales
Netzteil (Brückenste-
cker gesteckt)
USB-Schnitt-
stelle für
Updates
Fernbedienungs-
eingang
Fernbedienungsaus-
gänge 1 und 2
Digitaleingänge
3, 2 und 1
Analog-
ausgang
(Cinch)
Analog-
ausgang
(DIN)
Netzschalter
Hinweis: Das Netzteil XPS
wird auf dieselbe Weise
angeschlossen wie das
Netzteil XP5 XS.
