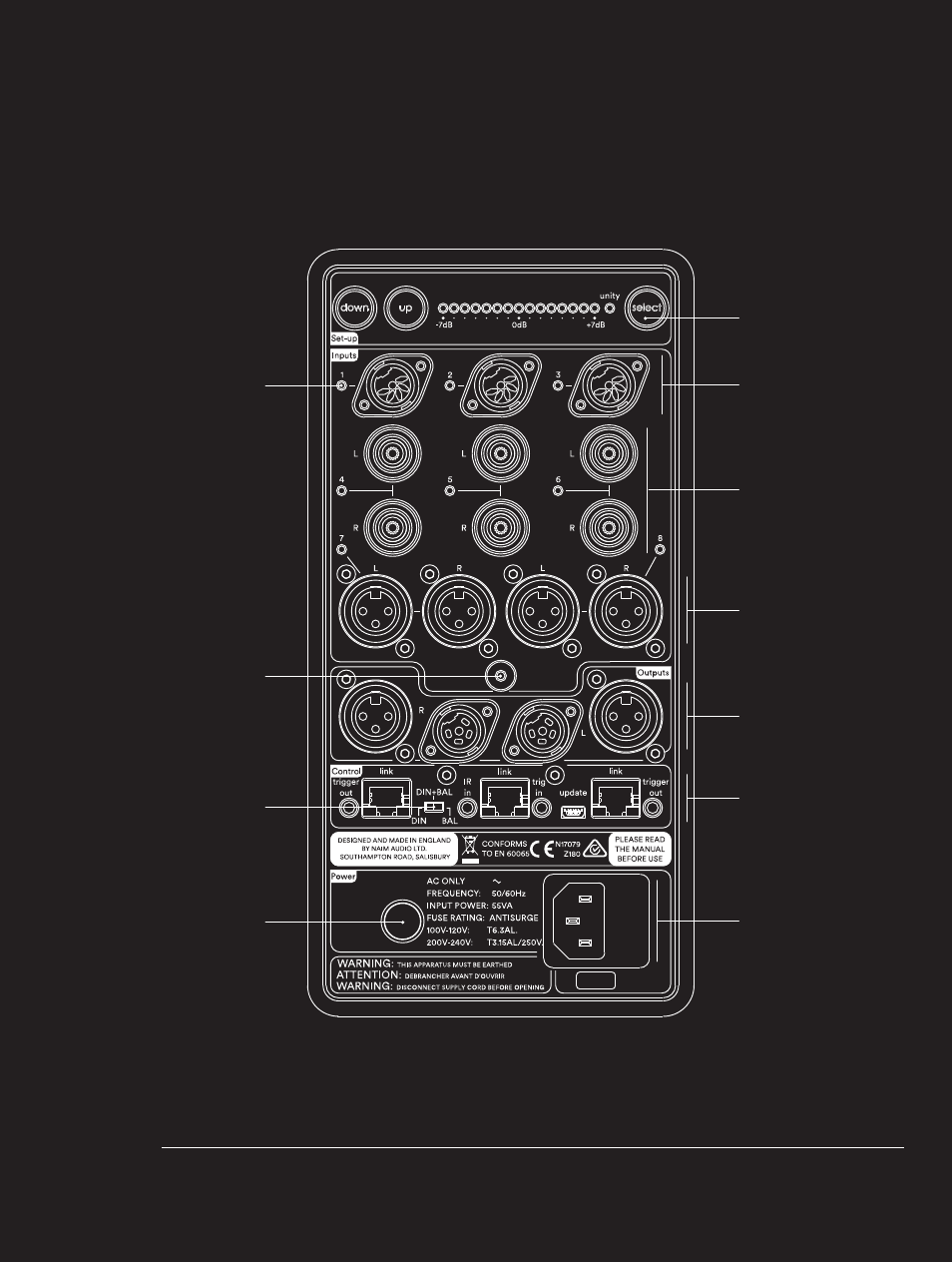

2 . 2 A N S C H L U S S F E L D
E2378
DIN-Eingänge: 1, 2 und 3
Anpassung der
Eingangsempfindlichkeit und
Eingangskonfiguration
Cincheingänge: 4, 5 und 6
Obere Buchsen: links
Untere Buchsen: rechts
Ausgänge:
XLR: symmetrisch
DIN: unsymmetrisch
Steueranschlüsse:
RJ45: 3 x CAN-Bus
1 x RS-232
Klinke: 1 x Triggereingang
2 x Triggerausgang
1 x IR-Eingang
USB: Firmware-Update
Symmetrische XLR-Eingänge:
7 und 8
Netzanschluss und Sicherung
Leuchtanzeige für Eingang
Ausgangswahlschalter
Masseanschluss
Netzschalter
