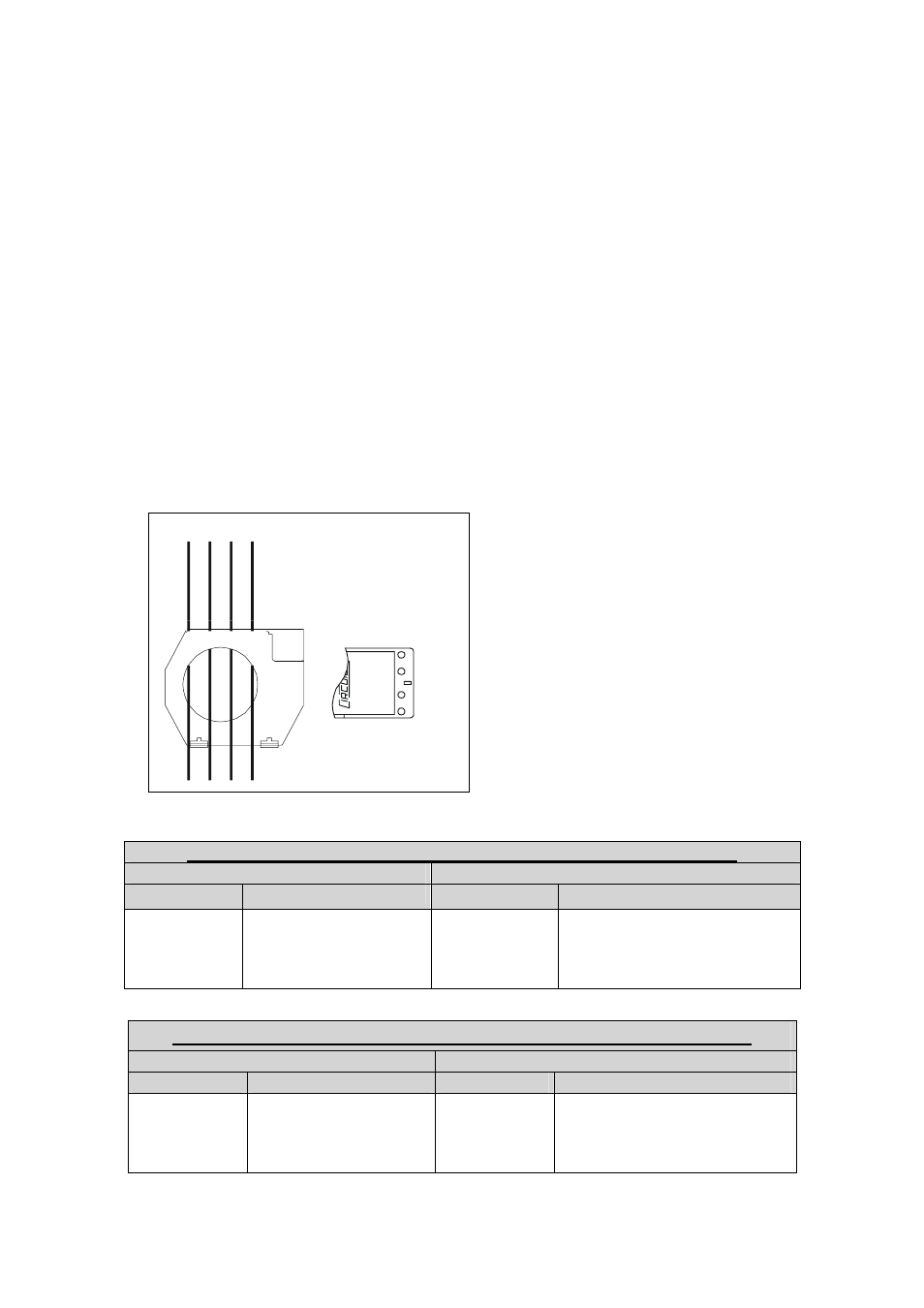

• Anschlussschema für WG Wandler (Erdschlussstrommessung)
Ein Wandler der WG Serie kann für
die Messung des Erdschlussstroms
in den Bereichen 3 A oder 30 A
verwendet werden, je nach
benutzem Anschlussschema.
Der verwendete Stromeingang
muss mit dem im Set-up
eingestellten Stromeingang des
Geräts übereinstimmen (6.5.2.-).
Je nach gewünscher Messung
muss folgender Anschluss des
CVM-144 durchgeführt werden :
Messung des Erdschlussstroms mit Maximalwert 3 A (30 mA ... 3 A)
WG Wandler Mod CVM 144 ... -Currents
Klemme Nr. Beschreibung Klemme Nr. Beschreibung
1S1
1S2
2S1
2S2 Messwindung S1
Messwindung S2
Nicht verwendet
Nicht verwendet
13
15 Erdschlussmessung S1
Erdschlussmessung S2
(3 A)
Messung des Erdschlussstroms mit Maximalwert 30 A (300 mA ... 30 A)
WG Wandler Mod CVM 144 ... -Currents
Klemme Nr. Beschreibung Klemme Nr. Beschreibung
1S1
1S2
2S1
2S2 Messwindung S1
Messwindung S2
Nicht verwendet
Nicht verwendet
13
14 Erdschlussmessung S1
Erdschlussmessung S2
(30 A)
2S2
2S1
1S2
1S1
