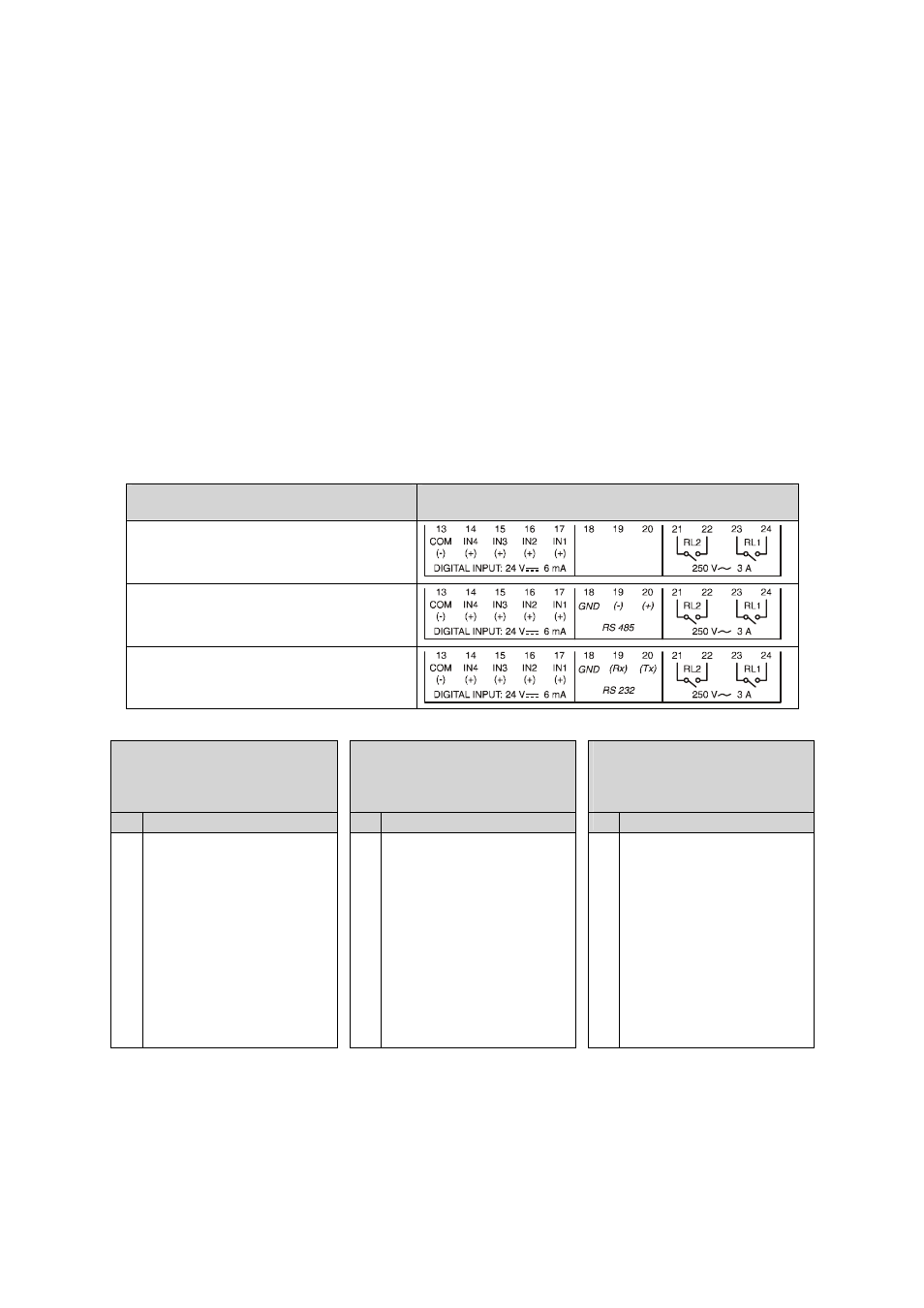

4.3.4.- Modul digitale Eingänge (770 569, 770 579 und 770 580)
Beschreibung
Etiquetten für Klemmen Erweiterungskarte
Mod CVM 144 -C2-Digital
(Code: 770 569)
Mod CVM 144 RS485-C2-Digital
(Code: 7 70 579)
Mod CVM 144 RS232-C2-Digital
(Code: 7 70 580)
Mod CVM 144
C2-Digital
(Code: 7 70 569)
Mod CVM 144
RS485-C2-Digital
(Code: 7 70 579)
Mod CVM 144
RS232-C2-Digital
(Code: 7 70 580)
Nr. Klemmenbeschreibung
Nr. Klemmenbeschreibung
Nr. Klemmenbeschreibung
13
14
15
16
17
18
19
20
21
22
23
24
Pol digitale Eingänge
Digitaler Eingang IN4
Digitaler Eingang IN3
Digitaler Eingang IN2
Digitaler Eingang IN1
Nicht verwendet
Nicht verwendet
Nicht verwendet
Relaisausgang RL2
Relaispol RL2
Relaisausgang RL1
Relaispol RL1
13
14
15
16
17
18
19
20
21
22
23
24
Pol digitale Eingänge
Digitaler Eingang IN4
Digitaler Eingang IN3
Digitaler Eingang IN2
Digitaler Eingang IN1
RS-485 ( GND)
RS-485 ( - )
RS-485 ( + )
Relaisausgang RL2
Relaispol RL2
Relaisausgang RL1
Relaispol RL1
13
14
15
16
17
18
19
20
21
22
23
24
Pol digitale Eingänge
Digitaler Eingang IN4
Digitaler Eingang IN3
Digitaler Eingang IN2
Digitaler Eingang IN1
RS-232 ( GND)
RS-232 (Rx)
RS-232 (Tx)
Relaisausgang RL2
Relaispol RL2
Relaisausgang RL1
Relaispol RL1
