----- Netzanalysator CVM-144 ------ --- Seite Nr. 56
13.- ANHANG B: Einfügen einer Erweiterungskarte in das CVM-144
Zum Einfügen einer Erweiterungskarte in das CVM-144 sind die im folgenden
beschriebenen Schritte zu beachten:
Überprüfen der Erweiterungskarte
1. Überprüfen, dass es sich bei der Erweiterungskarte um eine vom Messgerät
erkannten Karte handelt.
Code Erweiterungskarte Karte 5.xx 6.xx
7 70 570 Mod. CVM 144 C2 x
7 70 571 Mod. CVM 144 C2 Analogue 0571 x x
7 70 572 Mod. CVM 144 C2-Currents 0572 x
7 70 569 Mod. CVM 144 C2 Digital x
7 70 573 Mod. CVM 144 RS485-C2 0573 x x
7 70 574 Mod. CVM 144 RS485-C2 Analogue 0574 x x
7 70 575 Mod. CVM 144 RS485-C2-Currents 0575 x
7 70 579 Mod. CVM 144 RS485-C2 Digital 0579 x x
7 70 576 Mod. CVM 144 RS232-C2 0576 x x
7 70 577 Mod. CVM 144 RS232-C2 Analogue 0577 x x
7 70 578 Mod. CVM 144 RS232-C2-Currents 0578 x
7 70 580 Mod. CVM 144 RS232-C2 Digital 0580 x x
Abnehmen der Abdeckung (Rückseite)
2. Das Messgerät vom Netz nehmen.
3. Die Schaltleiste abnehmen.

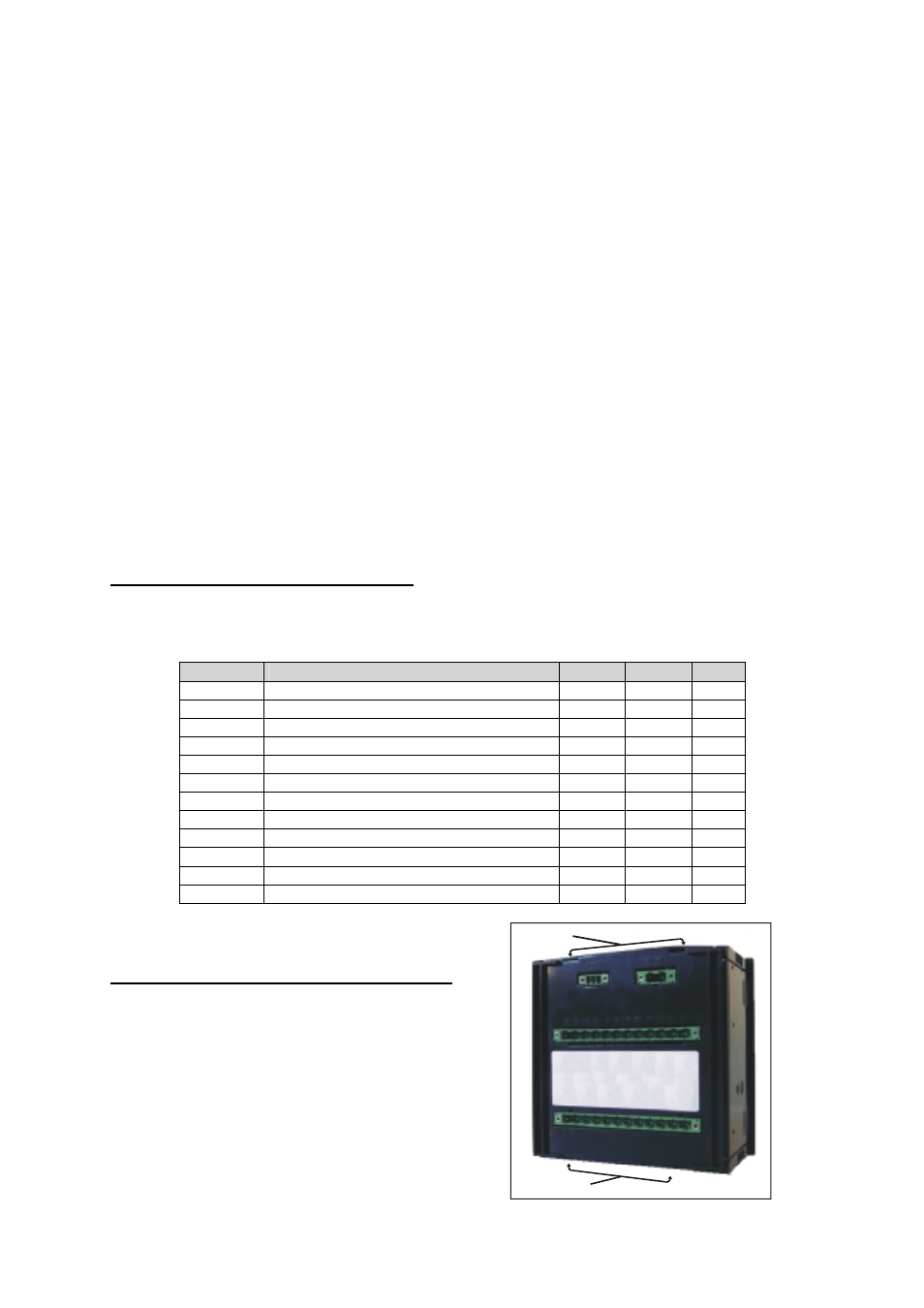

4. Einen Schraubenzieher in die im rechten
Bild gezeigten Öffnungen einführen und
die Abdeckung aufdrücken.
5. Die Abdeckung kann mit der Hand
entnommen werden.
Öffnungen
Öffnungen
