30 of 56 CIR-e³ User’s Manual
(L 3) PHASE 3 gelb blau
(N) NEUTRAL blau schwarz
Hilfsspannung braun braun
Hilfsspannung grün grün
Die folgenden Schemen zeigen die Anschlussmöglichkeiten für den Analysator. Der Anschluss
ist in Einleiter- und in Dreileiternetzen mit 3 oder 4 Leitern (mit Nullleiter). möglich.
Die Analysator-Anschlusspläne zeigen die korrekte Verbindung für die Spannung und die
Stromsensoren. Wir empfehlen ihnen aber erst nach Lesen des Punktes 6.5.3. Anschluss-
möglichkeiten die Stromsensoren zu installieren, dies vereinfacht ihnen bei evtl. Fehleranzeigen
durch die LED bei Anschluss des CIR-e³ die Fehlersuche.

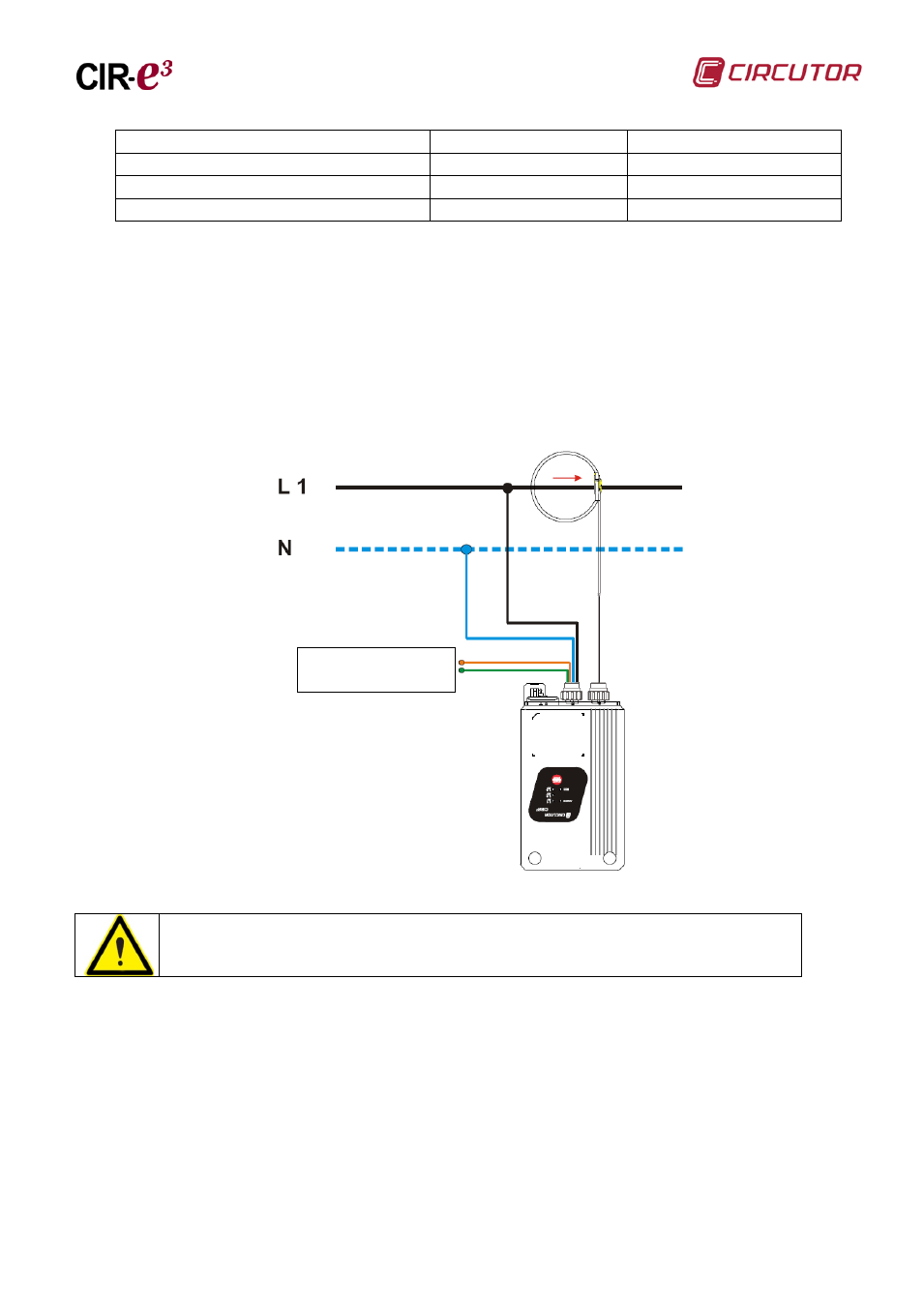

6.5.1.1 Einphasen-Anschlussplan
Achtung:.Im Falle eines Einphasenanschlusses ist es wichtig, dass die
Phase L 1die angeschlossen wird ist und der andere Leiter der Nullleiter ist.
6.5.1.2 Dreiphasen-Anschlussplan (3 Leiter)
Stromversorgung
