CIR-e³ User’s Manual 35 of 56

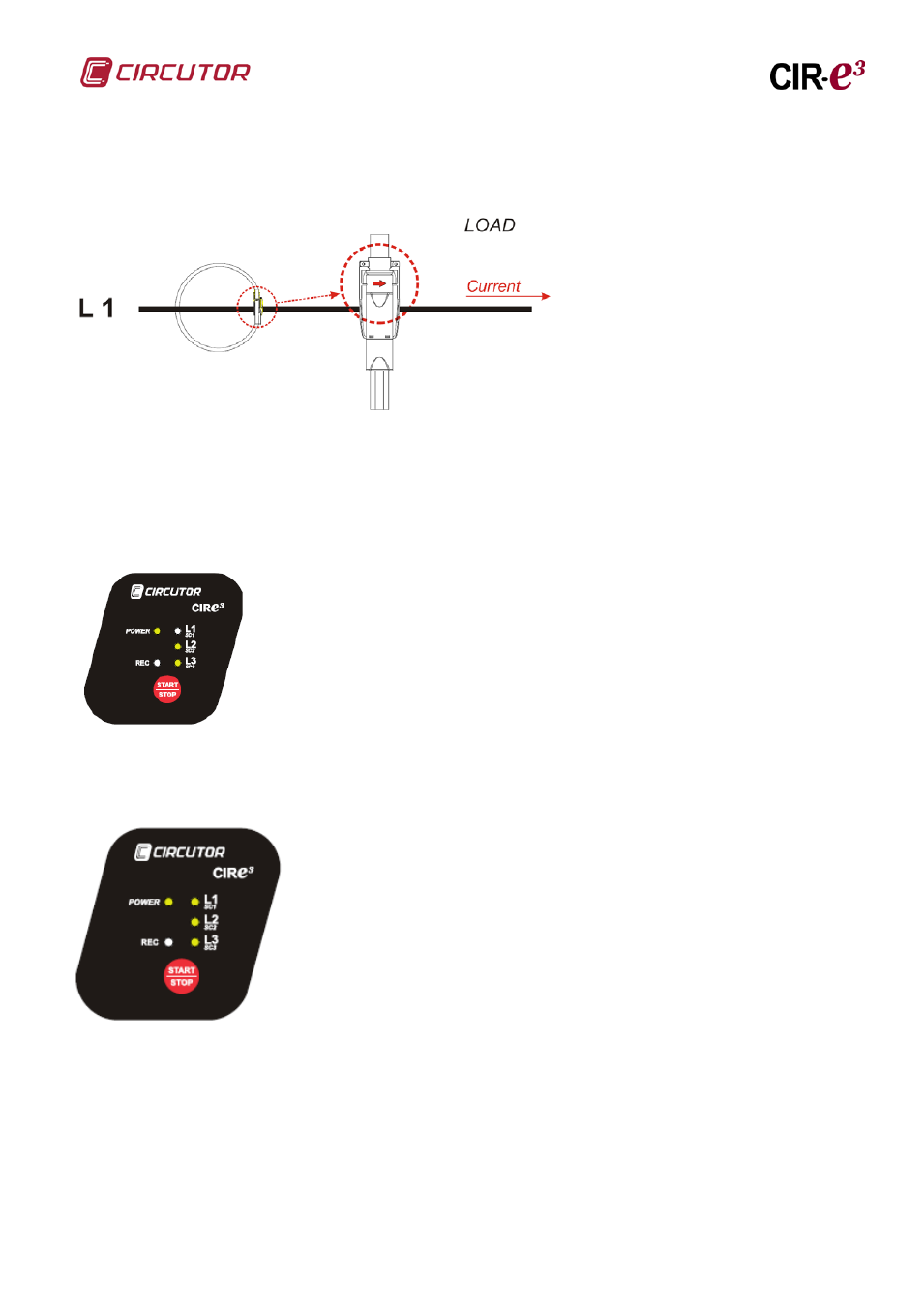

Die richtige Position der Stromsensoren ist an den Sensoren mit einem Pfeil markiert. Er zeigt die
Richtung des Stromes an, wie der Strom in der Installation fließen muss, d.h. von der
Hauptverbindung zum Lastpunkt, wie in der folgenden Abbildung dargestellt.
Wenn das Gerät einen fehlerhaften Sensorenanschluss, d.h. eine negative Leistung mit einen
Winkel von mehr als 60 º erkennt, leuchtet die LED Lx / CSX entsprechend der falsch
verbundenen Phase und beginnt zu blinken. In diesem Fall überprüfen sie die Verbindung der
aktuellen Zange um sicherzustellen, dass die Installation entsprechend dem Farbcode erfolgt und
das die Richtung der Stromsensoren wird wie auf der vorherigen Abbildung dargestellt
vorgenommen wurde.
Wenn L1/sc1 blinkt, bedeutet dies eine fehlerhafte Sensoren-
verbindung. In diesem Fall überprüfen Sie die Sensoren, um
sicherzustellen, dass sie fest geschlossen sind, und in der
Installation,in der richtigen Richtung installiert sind, wie auf dem
Pfeil angezeigt, und das der der Spannungsanschluss
entsprechend der Vorgabe in der richtiger Reihenfolge L1, L2 und
L 3 erfolgte. Auch auf die Übereinstimmung mit den Spannungs-
farben schwarz, rot und gelb ist zu achten..
Vor dem Start des Parameteraufnahmeprozesses, müssen am Gerät alle Phasen-LED‘s leuchten
und die aktuellen Stromsensoren müssen installiert sein, blinkende LED‘s dürfen nicht vorhanden
sein. Dies bedeutet, dass das Gerät eingeschaltet ist, dass alle Spannungen und Stromsensoren
richtig angeschlossen sind und die Messwertaufzeichnung korrekt
erfolgt. Die folgende Abbildung zeigt den LED-Status, bei einem
einem Drei-Phasen-System vor dem Start des
Parameteraufnahmeprozesses mit der START/STOP-Taste .
6.6 START/STOP-Taste
Nach diesen Schritten und es ist sichergestellt, dass das Gerät angeschlossen ist, halten Sie die
rote START/STOP-Taste für 3 Sekunden gedrückt, um mit der Aufzeichnung der Parameter zu
beginnen. Wenn Sie die START/STOP-Taste gedrückt halten, wird die LED REC leuchten, wie in
der Abbildung dargestellt, sie weist darauf hin, dass die elektrischen Parameter aufgezeichnet
werden.
