Die eingebaute Elektronik soll extern im Bereich von 9 bis 12 Volt DC versorgt werden. Es wird 12V DC für die
externe Versorgung empfohlen, um bessere Ergebnisse zu erzielen, Anschluss erfolgt an Weiss ( V DC 9-12 V) und
Grau (Erde) Für den Messbereichskontrolle gibt es einen internen Multiplexer, der von außen gesteuert werden,
sollte Anschluss Gelb (Bereichswahl A) und Anschluss Braun (Bereichswahl B)
Verwendung des Stromsensoren
1. Bevor sie die Stromsensoren benutzen, stellen sie sicher das die Bedingungen für den Einsatz und die
Schutzausrüstungen ausreichend sind.
2. Achten sie auf den korrekten Kabelanschluss.
3. Öffnen sie den Schnappverbinder und legen sie den Sensor um den zu messenden Stromleiter.
4. Schließen sie den Schnappverbinder korrekt..
5. Der Stromleiter sollte eine zentrierte Position im Stromsensor einnehmen.
Wartung
Die flexiblen Stromsensoren benötigen keine besondere Wartung.
Modell Sensorlänge Bereich Sensibilität V aus
E-FLEX20 54 - 80 - 120 cm 20KA/2KA/200A 0.1mV/A;1mV/A;10mV/A 2 Vrms
E-FLEX15 54 - 80 - 120 cm 15KA/1.5KA/150A 0.13mV/A;1.3mV/A;13mV/A 2 Vrms
E-FLEX10 54 - 80 - 120 cm 10KA/1KA/100A 0.2mV/A;2mV/A;20mV/A 2 Vrms
E-FLEX6 54 - 80 - 120 cm 6KA/0.6KA/60A 0.33mV/A;3.3mV/A;33mV/A 2 Vrms
11.2 CP-5 und CP-100
Die Zangen sind die CP-Familie von starren Modellen Der Analysator CIR-e³ erlaubt die Verwendung von CP-5 und
CP-100 Modellen für Nennströme von 5 A oder 100 A
Die Gehäuse für die Modelle CP-5 und CP-100 sind identisch.

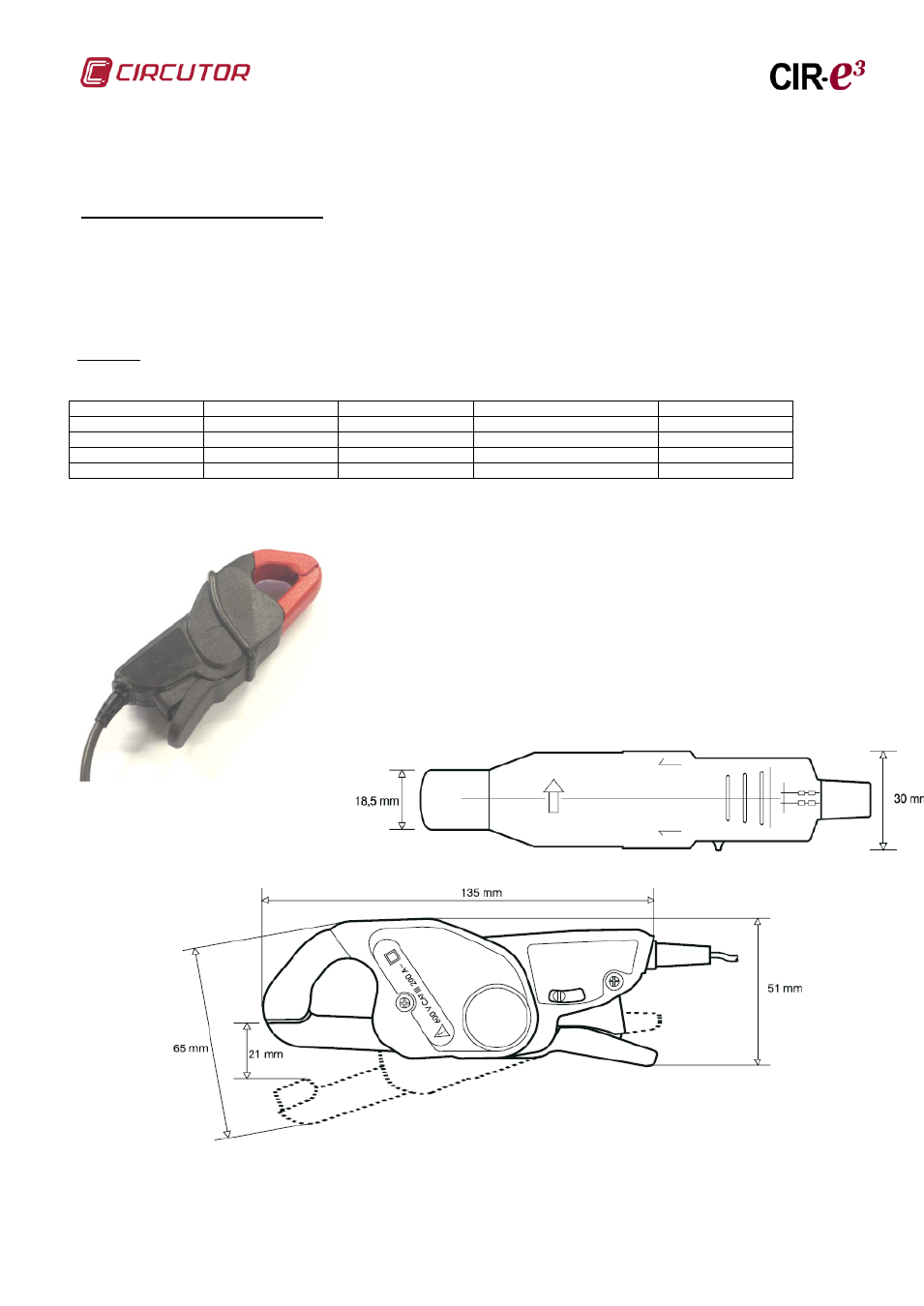

Abmessungen der Stromzangen CP-5 und CP-100
