-------------- NETZANALYSATOR C-80 ----------- Seite Nr.
11

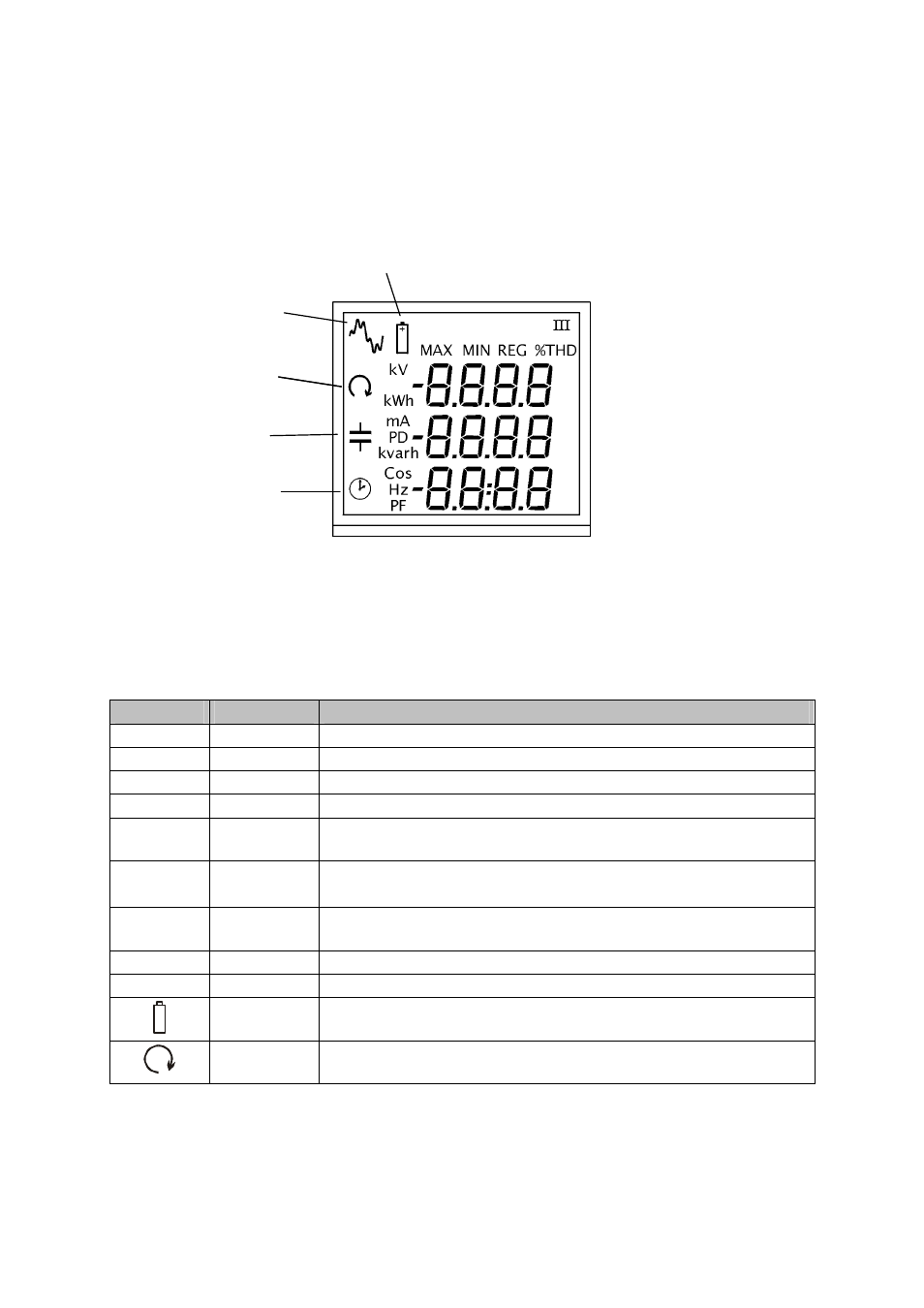

3.5.- Darstellung der Daten im Display
In dem 7-Segment Flüssigkristalldisplay (LCD) werden in drei Zeilen mit je 4 Ziffern und
Anzeigesymbolen die Instantanwerte, gespeicherte Maximal- und Minimalwerte und die
Konfiguration des Geräts angezeigt.
Die Symbole des Displays können verschiedene Bedeutungen haben, je nach der
gegenwärtig aktiven Menüfunktion. Die folgenden Tabellen zeigen auf schematische Weise
alle möglichen Symbole und ihre Bedeutung. Detallierte Angaben sind in den Abschnitten zu
dem jeweiligen Menü zu finden.
Mess-Menü:
SYMBOL
MODUS
Beschreibung
Einheiten
ON
Gibt die Einheit der dargestellten Variablen an
MAX
ON
Zeigt die Maximalwerte
MIN
ON
Zeigt die Mindestwerte
%THD
ON
Gibt an, dass augenblick der THD Schirm gezeigt wird
REG
NORMAL
BLINKEND
Das Gerät speichert
REG
SCHNELL
BLINKEND
Speicherung Instantanwerte durch Benutzer ausgelöst ( Foto )
Welle
NORMAL
BLINKEND
Ein THD Alarm wurde ausgelöst. Der Wert des THD ist höher
als der vom Benutzer programmerte Grenzwert
II
OFF
Einphasiger Modus
III
ON
Dreiphasig gleich belastet Modus
+
NORMAL
BLINKEND
Der Ladezustand der Batterie ist gering
NORMAL
BLINKEND
Fehler beim Anschluss an dreiphasiges Netz. Zeigt an, dass der
Drehsinn nicht stimmt. Den Anschluss überprüfen.
Welle
Batterie
Drehsinn
Kondensator
Uhr
