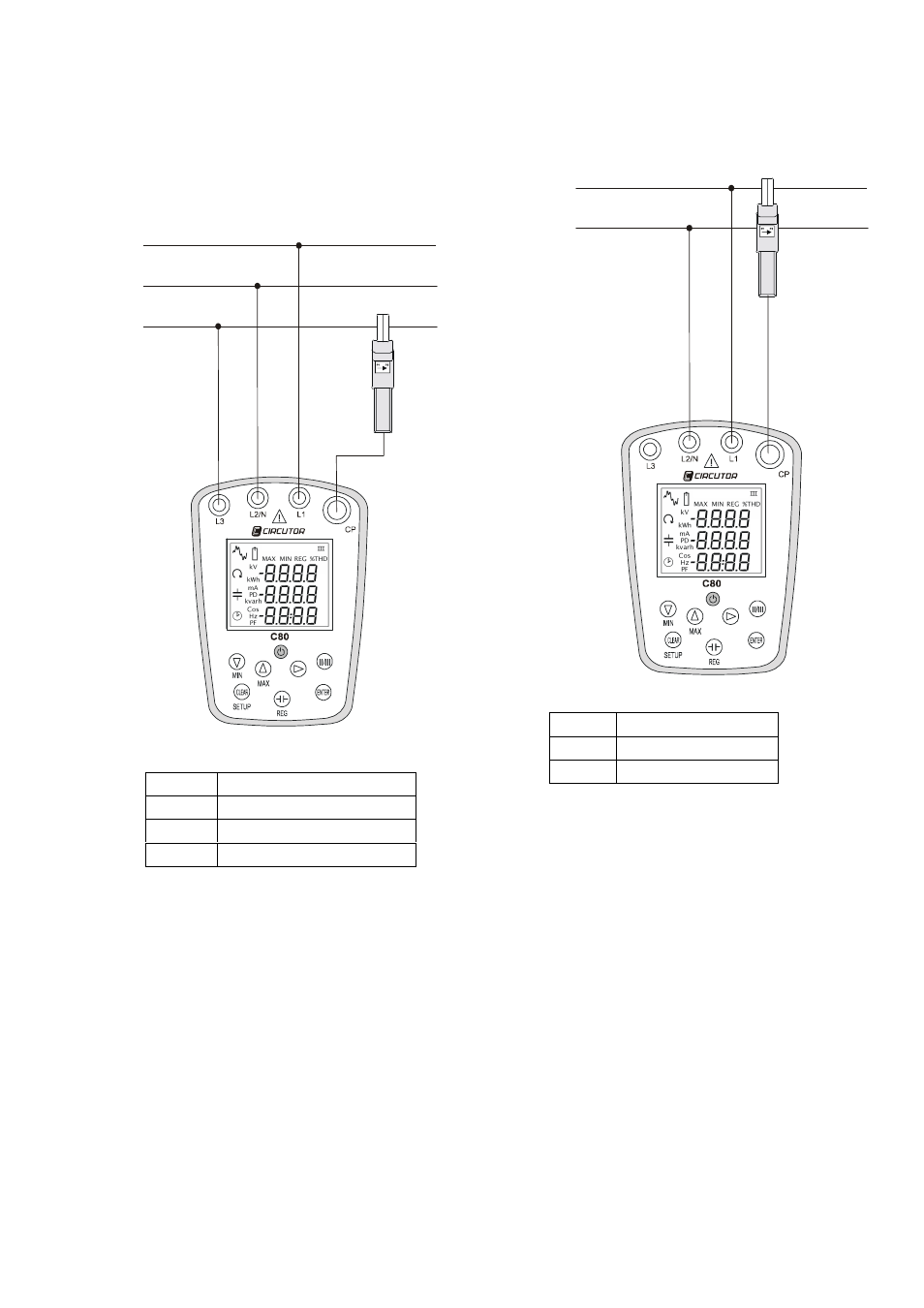

3.2.- Anschlussschema
- Anschluss an gleich belastetes
dreiphasiges Netz:
L2
L1
L3
- Anschluss an einphasiges Netz:
N
L1
HINWEIS: Der Anschluss der Klemmen L1 und L2 dient zur Spannungsmessung. Der
Anschluss der Klemme L3 dient zum Erfassen des Drehsinns der Phasen.
(1
→
2
→
3).
Wenn die Phasen falsch angeschlossen sind, dann zeigt das C-80 im Display einen
Fehler im Drehsinn an (siehe Abschnitt 3.5 Darstellung der Daten im Display).
L1 Spannung Leiter 1
L2/N Spannung Leiter 2
L3 Spannung Leiter 3
CP Stromzange
L1 Spannung Leiter
L2/N Nullleiter
CP Stromzange
