-------------- NETZANALYSATOR C-80 ----------- Seite Nr. 18
4.4.- Kondensator Funktion
Um zur Kodensator Funktion zu gelangen, muss einmal auf die Taste [ ] im Mess-
Menü gedrückt werden. Um die Kondensator-Funktion zu verlassen, muss erneut auf die
Taste [
] gedrückt werden, und es erschient wieder das Mess-Menü.
Das Verwenden der Kondensator Funktion macht nur Sinn, wenn das Gerät an einem
dreiphasigen Netz mit induktiver Last misst, so dass die Blindleistung > 0 ist. In allen
anderen Fällen erscheint beim Aufruf der Kondensator Funktion einen Fehlermeldung.
Zum Verändern der eingestellten Werte werden folgende Tasten verwendet:
ENTER Taste:
Durch Drücken der [ENTER] Taste wird zwischen den zwei Berechnungsweisen
gewechselt.
KURSOR Tasten:
Die [
▼ ] und [ ▲ ] Tasten erhöhen den Wert der aktiven Ziffer. Die Taste [ ► ]
verschiebt die aktive Ziffer um eine Position nach rechts. Die Tasten [ ▼ ], [ ▲ ] können
gedrückt gehalten werden, um auf schnelle Weise eine Zahl zu erhöhen / verringern.

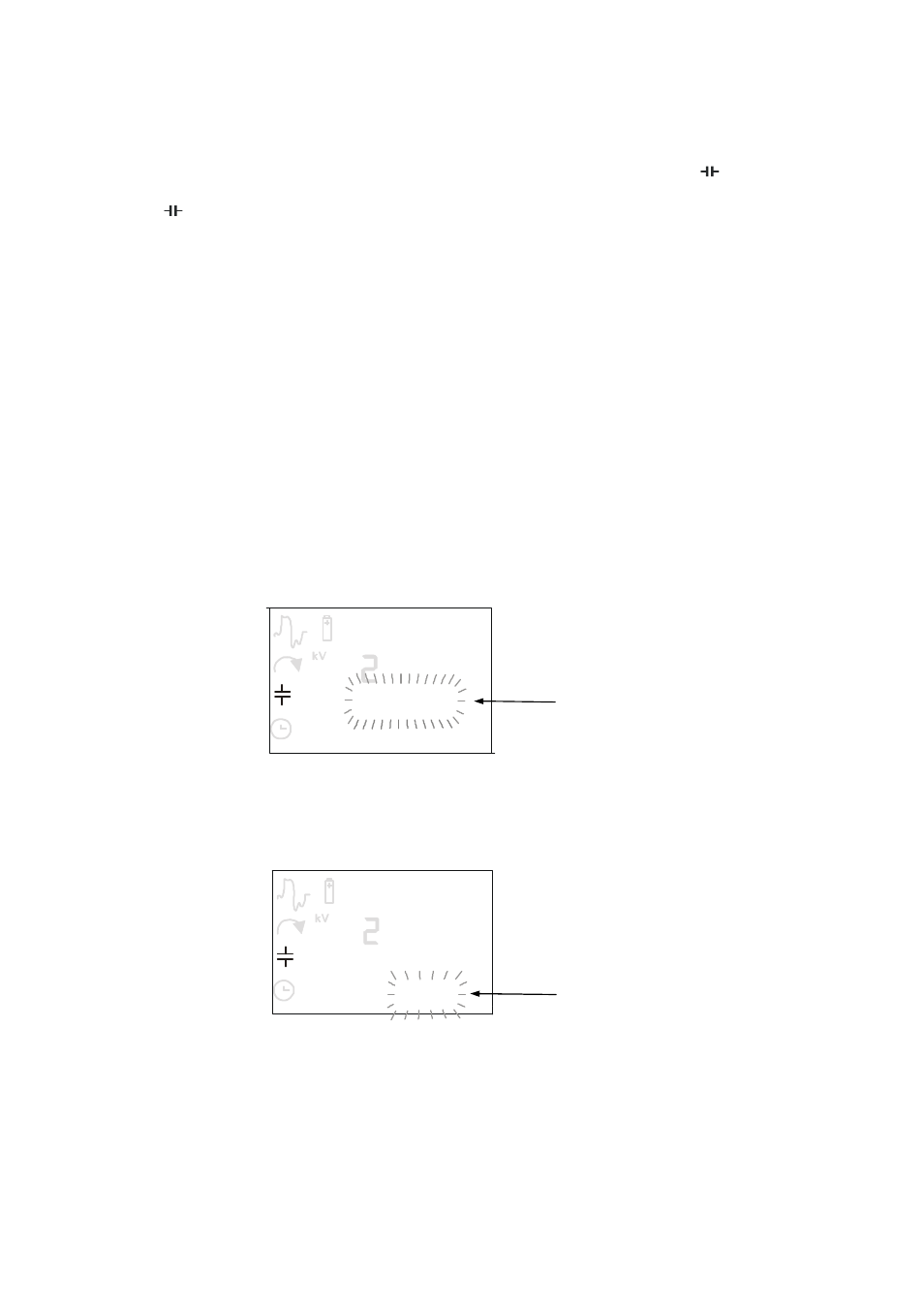

Die Kondensator Funktion verfügt über zwei Berechnungsweisen:
a. Den Wert der Leistung in kvar eingeben:
Nach Eingabe der Leistung berechnet das C-80 den cos
ϕ
.
III
L1
L2
L3
N
kvar h
PD
m
PF
Hz
Cos
CO
M
RL1 RL2
MAX MIN REG
%TH
D
3 - 0
0 6 - 1
10 . - 0
3
kWh
A
0.
.
b. Die Leistung in cos
ϕ
kvar eingeben:
Nach Eingabe des gewünschten cos
ϕ
berechnet das C-80 die Leistung in
kvar, die für eine Kompensation erforderlich wäre.
III
L1
L2
L3
N
kvar h
PD
m
PF
Hz
Cos
CO
M
RL1 RL2
MAX MIN REG
%TH
D
3 - 0
0 6 - 1
10 . - 0
3
kWh
A
0.
.
Wenn die Kondensator Funktion aufgerufen wird, dann hört das Gerät mit der
Speicherung auf, sollte es dies vorher getan haben. Nach Verlassen der Funktion und
Rückkehr in das Mess-Menü wird die Speicherung NICHT automatisch wieder aktiviert. Zur
Auslösung der Speicherung muss die Taste [ENTER] gedrückt werden.
HINWEIS: Zum Durchführen der Berechnung muss das C-80 messen.
Blinkend
Blinkend
