-------------- NETZANALYSATOR C-80 ----------- Seite Nr.
9
3.2.1.- Anschluss der Stromzange

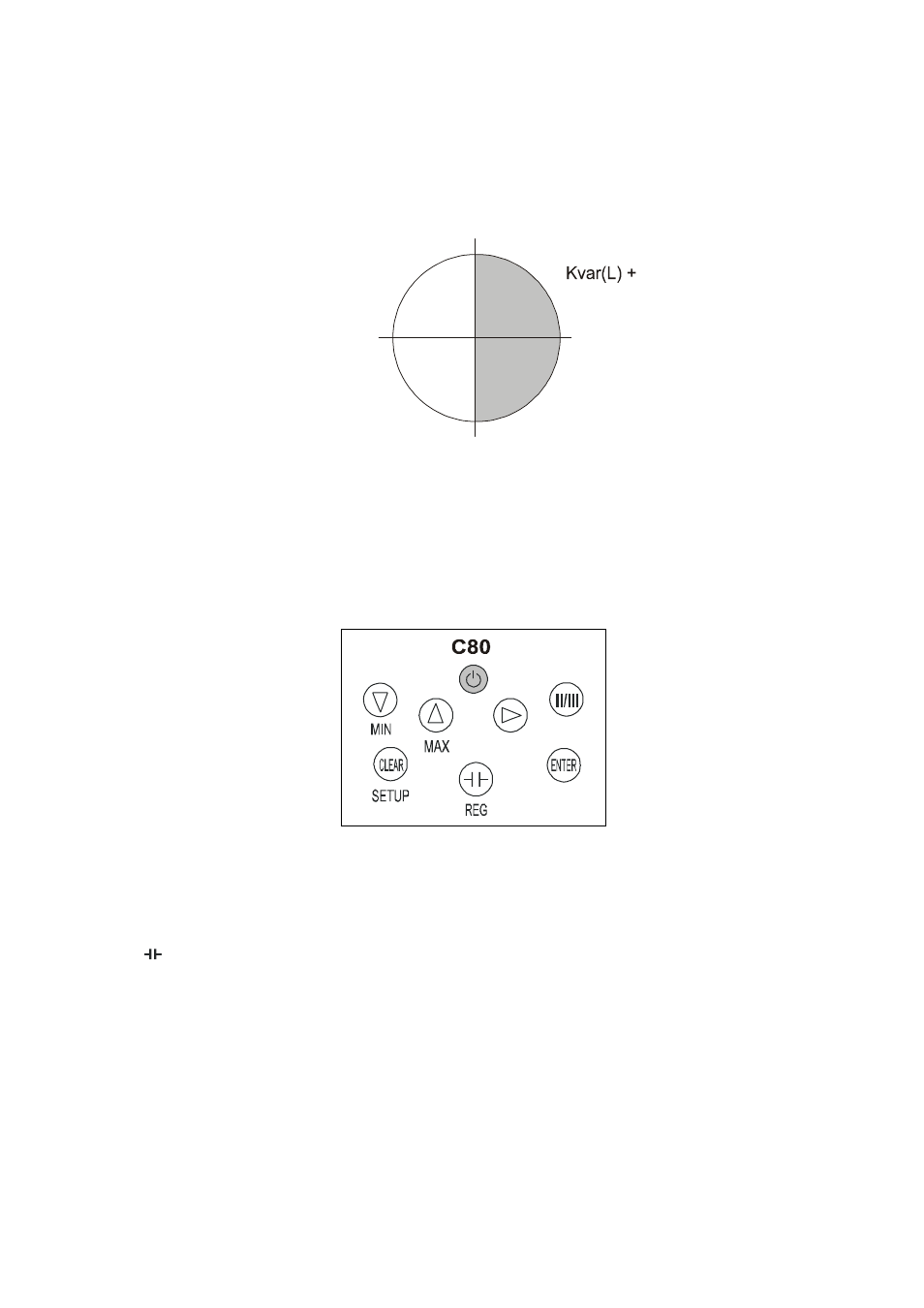

Der C-80 ist ein 2 quadranten netzanalysator. Der Anschlusssinn der Stromzange
muss vom Benutzer nicht beachtet werden. Das C-80 stellt intern die Stromrichtung so ein,
das immer verbrauchte Leistung gemessen wird.
KW +
P.F +
P.F -
KW +
Kvar(C) -
0º
90º
180º
-90º
3.3.- Funktionen der Tasten
Das C-80 verfügt zur Programmierung und Kontrolle der verschiedenen Optionen des
Geräts über 8 Membrantasten. Einige der Tasten haben zwei Funktionen. Diese werden
über die Dauer, mit der die Taste gedrückt wird (ungefähr 3 Sekunden) eingegeben.
Kurz drücken:
-
[ON/OFF]. Zum An- / Abschalten des C-80.
-
[
▼
], [
▲
] und [
►
]. Zum Verschieben, Editieren und Wählen verschiedener Optionen.
-
[II/III] Zur Einstellung des einphasigen oder dreiphasigen Messmodus.
-
[ ] Zugang zur Blindleistungsberechnung.
-
[CLEAR] Zugang zur CLEAR Funktion (Löschen von max./min., Energien und
Einträgen).
-
[ENTER] Speicherung auslösen und Einstellung bestätigen.
Lange drücken:
-
[MIN] zeigt 3 Sekunden lange das Minimum an.
-
[MAX] zeigt 3 Sekunden lang das Maximum an.
-
[REG] Zugang zum Speicher-Menü.
-
[SETUP] Zugang zum SETUP-Menü.
