2.1. Produktbeschreibung
10S, 10A und 10AL Lautsprecher und deren "D-Versionen" bilden
eine Produktfamilie aus passiv getrennten 2-Weg-Hochleistungssys-
temen, bestückt mit einem 10”-Treiber in einem Bassreflexgehäuse
sowie verschiedenen Hochtoneinheiten für ein breites Spektrum
von Anwendungen im Festinstallationsbereich. Für eine leichte Bau-
weise kommen in allen Modellen Treiber mit Neodym-Magneten
zum Einsatz. Große Hörner sorgen für ein präzises Abstrahlver-
halten.
Die 10AL und 10AL-D Lautsprecher sind Line-Array-Module und
stellen eine vertikale Linienquelle mit einem horizontalen Abstrahl-
winkel von 75° oder 105° zur Verfügung. Beide Lautsprecher sind
mit zwei 1”-Kompressionstreibern bestückt. Zum Aufbau vertikaler
Arrays für ein anwendungsspezifisches Abstrahlverhalten sind die
Lautsprecher mit einem integrierten Rigging-System ausgestattet.
Mit einem Frequenzgang von 60 Hz bis 18 kHz können die Laut-
sprecher sowohl als Fullrange-Systeme als auch in Kombination mit
den verschiedenen Subwoofern der xS- oder xA-Serie betrieben
werden.
Die Gehäuse sind aus Multiplexholz gefertigt und mit schwarzer,
schlagfester Farbe lackiert. Die Lautsprecherfront ist durch ein sta-
biles Frontgitter geschützt und mit einem akustisch transparenten
Schaumstoff hinterlegt.
Die Lautsprecher sind ballwurfsicher nach DIN 18032-3.
Riggingkomponenten
Der Aufbau vertikaler Arrays aus 10AL/10AL-D Lautsprechern wird
mit den Z5417 Verbindern 10AL vorgenommen. Für die vertikalen
Zwischenwinkel können 0°, 1°, 2°, 4°, 6°, 9°, 12° und 15° ein-
gestellt werden. Ein vertikales Array kann aus bis zu 9 Lautspre-
chern bestehen. Bis zu zwei 18A oder 27A Subwoofer können in
das Array integriert werden. Die maximale Anzahl von 10AL/
10AL-D Lautsprechern ist in diesem Fall auf 6 begrenzt.
Die Arrays werden mit der Z5414 Flugschiene xA zusammen mit
zwei Z5413 Flugschienenverbindern xA geflogen.
Hinweis: Beachten Sie hierzu die zugelassenen Konfigurati-
onen sowie die Sicherheits- und Montagehinweise im betreff-
enden Rigginghandbuch.
Gehäuseoptionen
Die Option Wetterfest (WR) erlaubt den Betrieb im Außenbereich
(IP34, vertikale Neigung nach oben bis max. +15°). Die Gehäuse
sind mit schwarzer schlag- und wetterschützender PCP-Beschich-
tung (Polyurea Cabinet Protection) versehen.

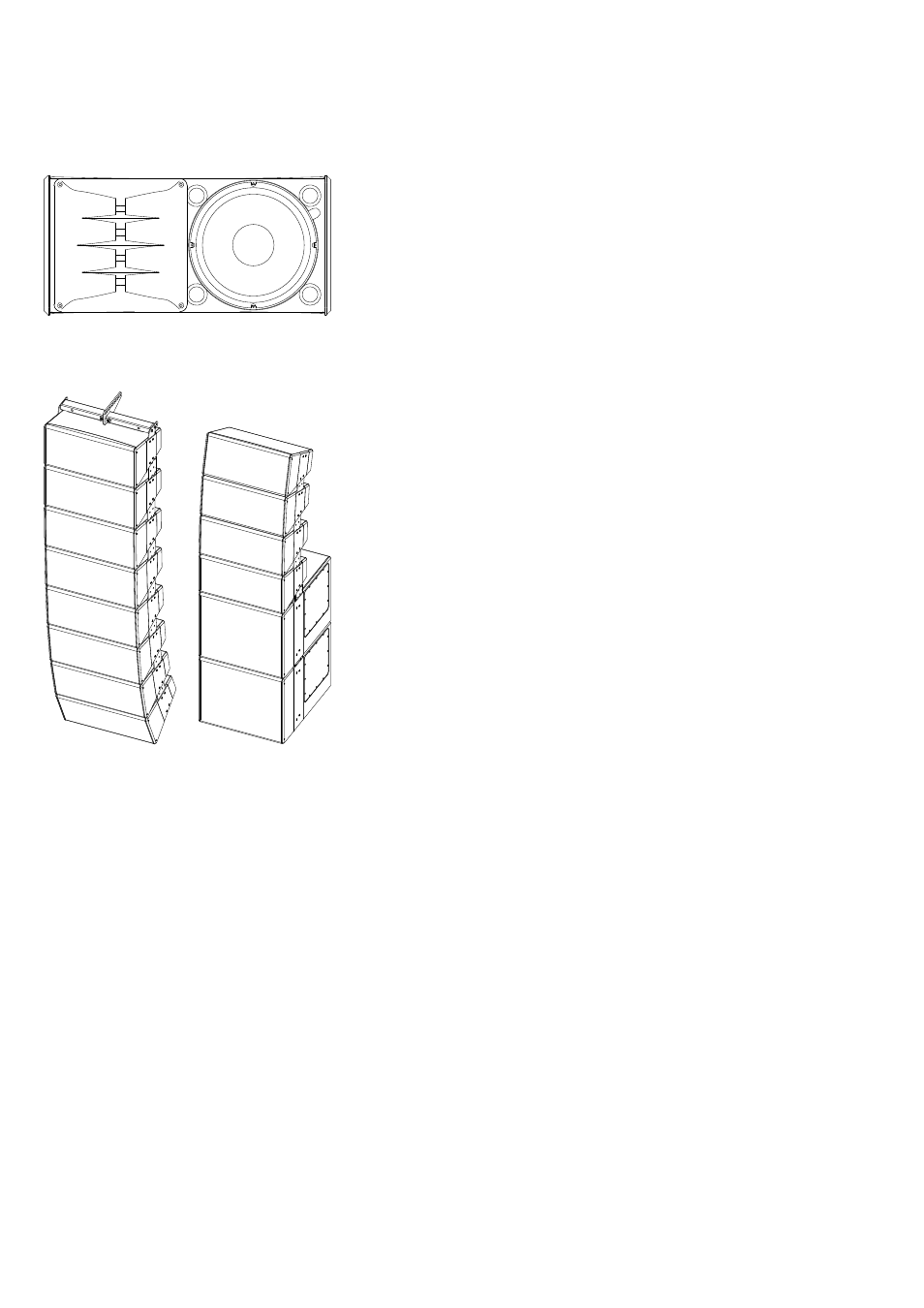

Abb. 1: 10AL Lautsprecher
Anwendungsbeispiele:
10AL Line-Array, 8-tief, mit Z5415 Flugadapter xA,
Z5414 Flugschiene xA, Z5413 Flugschienenverbinder xA,
und Z5417 Verbinder 10AL.
Groundstack aus 10AL und 27A-SUB mit
Z5418 Verbinder xA-SUB und Z5417 Verbinder 10AL.
