NL4-Anschluss mit Abdeckplatte
Die beiden NL4-Anschlüsse der Lautsprecher sind versenkt ange-
bracht und ermöglichen so die Verwendung der Abdeckplatte
[1]
auch in Verbindung mit NL4-Kabelsteckern (siehe nebenstehende
Abbildung).
Hinweis: Für diese Option müssen Stecker vom Typ Neutrik
NL4FC verwendet werden.
Um ein Durchschleifen der Lautsprecher zu ermöglichen, ist die
Abdeckplatte mit zwei vorgestanzten Aussparungen versehen.
Sollen NL4-Anschlüsse eingesetzt werden, gehen Sie in gleicher
Weise vor wie unter Þ "Festanschluss" auf Seite 6 beschrieben.
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu-
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Betrieb mit D6 oder D12
Wählen Sie das Controller-Setup 10AArc oder 10ALin für 10AL
Lautsprecher.
Wählen Sie das Controller-Setup 10ADArc oder 10ADLin für
10AL-D Lautsprecher.
Für den D12 Verstärker stehen die Setups im "Dual Channel" oder
"Mix TOP/SUB" Modus zur Verfügung. Im "Mix TOP/SUB" Modus
kann eine Kombination mit aktiv getrennten Subwoofern über eine
einzige 4‑adrige Zuleitung versorgt und durchgeschleift werden.
An einem D6 oder D12 können bis zu drei 10AL oder 10AL-D
Lautsprecher je Verstärkerkanal betrieben werden.
"Arc" und "Line" Setups
Die Wahl des "Arc" oder "Line" Setups hängt von der Krümmung
(Curving) des Arrays ab. Innerhalb eines Arrays können dabei
beide Setups eingesetzt werden.
Das "Arc" Setup wird für Lautsprecher in gekrümmten Arrayberei-
chen eingesetzt.
Das "Line" Setup wird für Fernfeldsektionen innerhalb des Arrays
gewählt, bei denen drei oder mehr direkt aufeinander folgende
Zwischenwinkel von 0°, 1°, 2° oder 4° eingestellt sind. Im Ver-
gleich zur "Arc" Konfiguration wird hier der obere Mitteltonbereich
zur Kompensation des erweiterten Nahfeldes reduziert.
Der Wechsel zwischen "Arc" und "Line" Konfiguration erfolgt
gemäß der Abfolge der Zwischenwinkel im Array, erlaubt aber
geringfügige Abweichungen aufgrund der Verkabelung in
Gruppen von bis zu drei Lautsprechern.

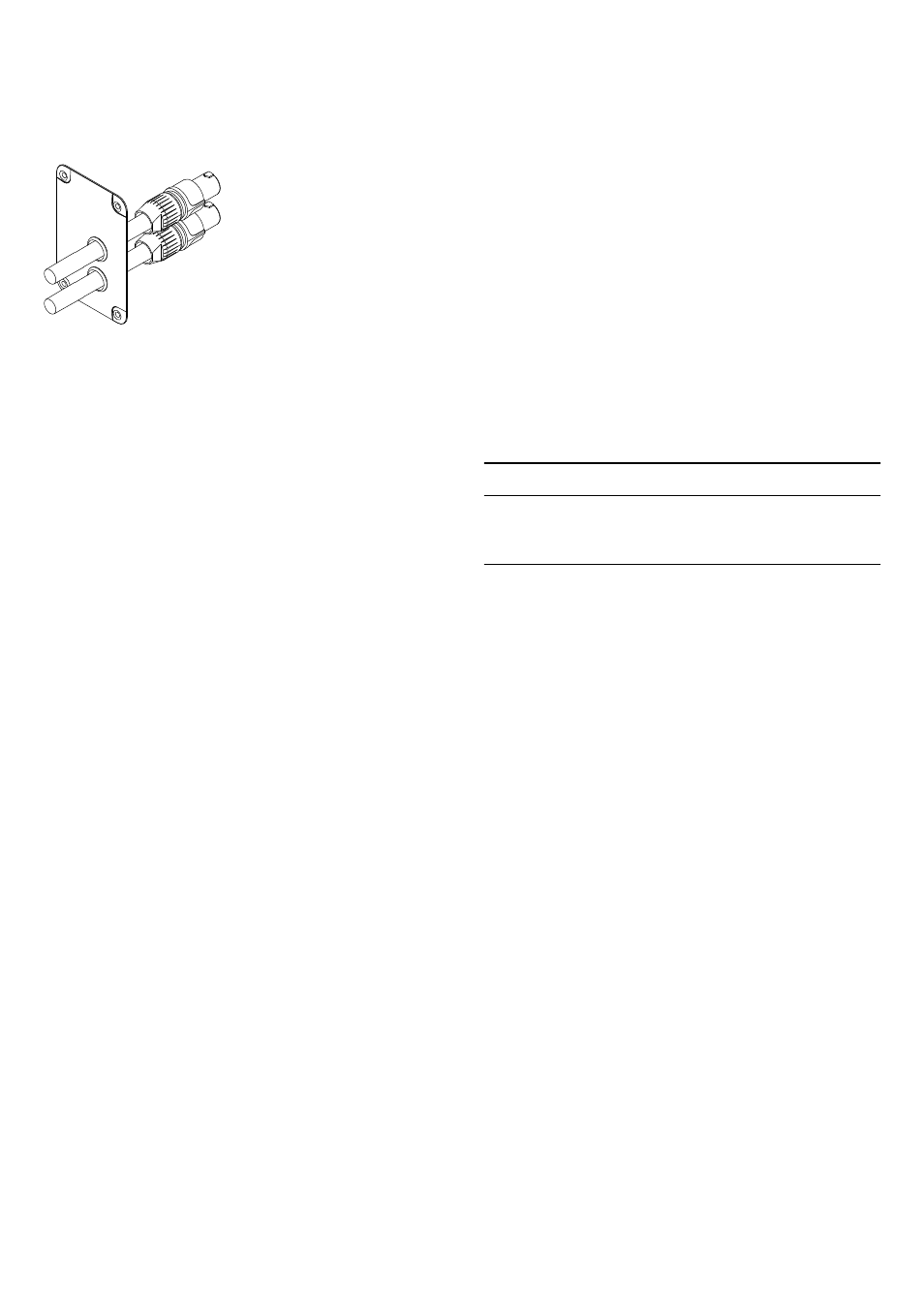

Abb. 5: NL4-Anschluss mit Abdeckplatte [1]
