2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete NL4-
Anschlüsse und einen zweipoligen Schraubanschluss (ST). Die Laut-
sprecher belegen die Anschlusspins 1+/1–. Die Pins 2+/2– sind
für aktiv getrennte Subwoofer vorgesehen.
Lautsprecher in der Option Wetterfest (WR) sind mit einem Festan-
schluss ausgestattet (PG-Verschraubung, H07-RN-F, 2 x 2.5 mm
2 ,
Standardlänge 5.5 m).
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NL4 1+ 1– 2+ 2–
ST + – n.a. n.a.
PG Braun (+) Blau (–) n.a. n.a.
Festanschluss
Im Lieferumfang der 10AL und 10AL-D Lautsprecher ist eine
Abdeckplatte [1] und eine Kabeldurchführung [2] enthalten. Für
Anwendungen im Innenbereich kann damit ggf. die Anschlussplatte
verdeckt werden. Für Anwendungen im Außenbereich muss die
Abdeckplatte verwendet werden, um einen IP-Schutzgrad von IP34
zu erreichen.
Führen Sie den Festanschluss wie folgt aus:
Benötigtes Werkzeug: Kreuzschlitz-Schraubendreher (Philips
#PH2).
1. Bereiten Sie die Kabeldurchführung und die Anschlussleitung
vor.
2. Brechen Sie die vorgestanzte Aussparung in der Abdeck-
platte aus, und setzen Sie die Kabeldurchführung ein.
3. Führen Sie die Anschlussleitung durch die Kabeldurchführung
ein und schließen Sie die Anschlussleitung am Schrauban-
schluss an.
Þ Beachten Sie die richtige Polarität!
4. Entfernen Sie die vier Schrauben der Anschlussplatte.
5. Schieben Sie die Abdeckplatte auf, sodass diese mit der Aus-
sparung der Anschlussplatte abschließt.
6. Befestigen Sie schließlich die Abdeckplatte und die Anschluss-
platte mit den vier Schrauben.

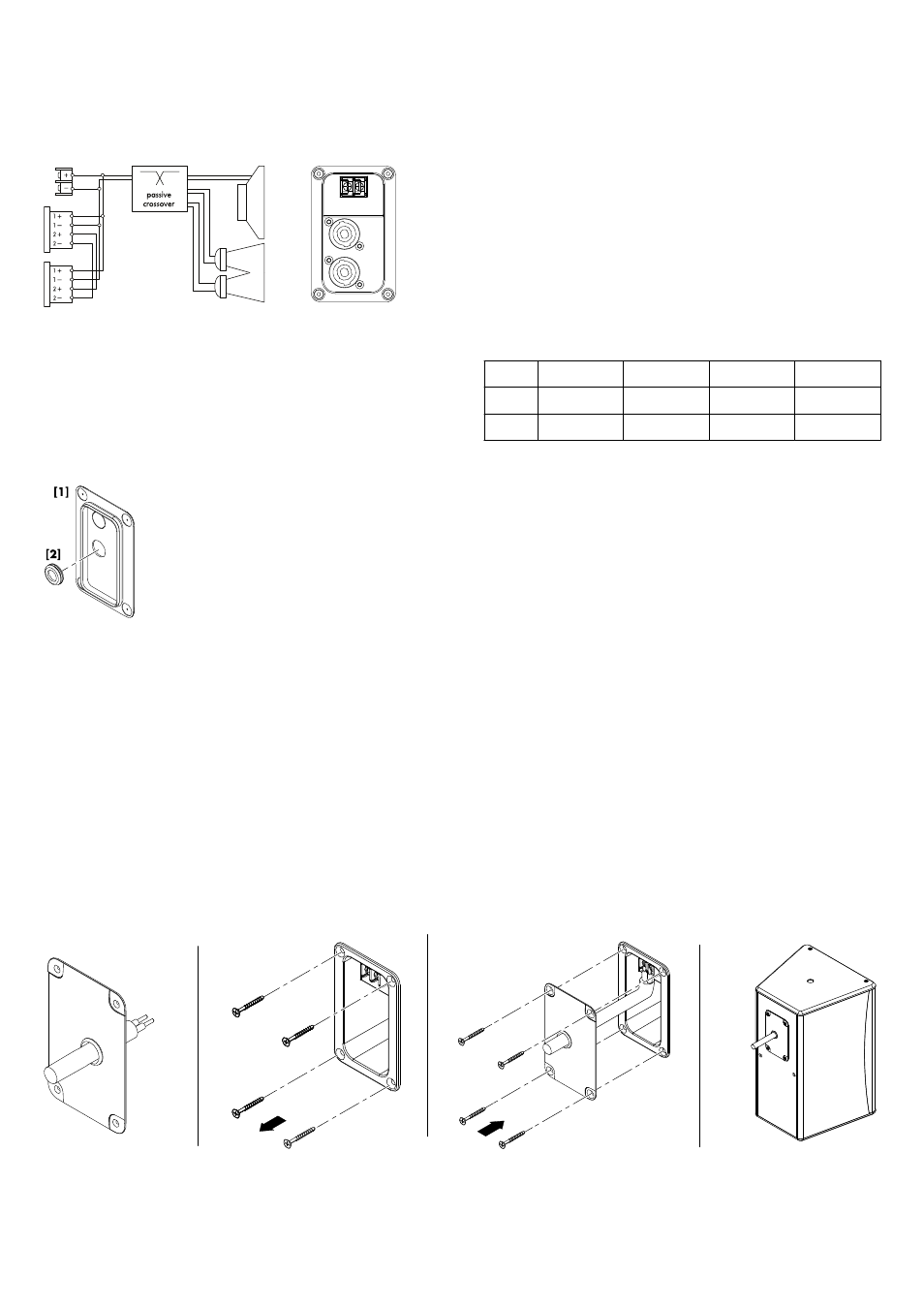

Abb. 4: Festanschluss
Abb. 2: Verdrahtung der Anschlussbuchsen
Abb. 3: Abdeckplatte und Kabeldurchführung
