2.4. Abstrahlverhalten
Die folgenden Grafiken zeigen die Abstrahlwinkel eines Lautspre-
chers über die Frequenz anhand von Schalldruck-Isobaren für
–6 dB und –12 dB.

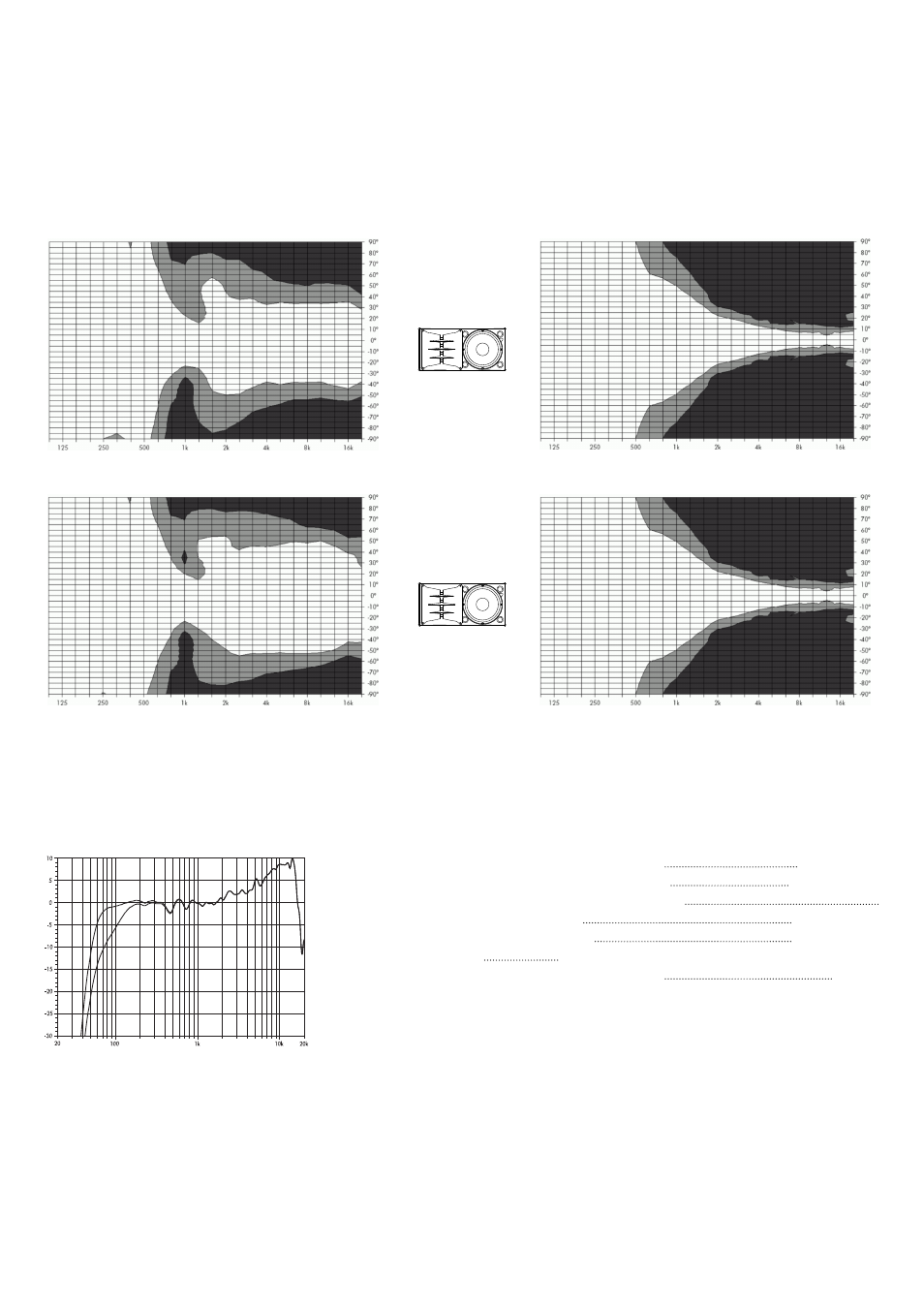

Abb. 8: Abstrahlcharakteristik horizontal
10AL
Abb. 9: Abstrahlcharakteristik vertikal
Abb. 10: Abstrahlcharakteristik horizontal
10AL-D
Abb. 11: Abstrahlcharakteristik vertikal
2.5. Technische Daten
10AL/10AL-D Systemdaten
Frequenzgang (–5 dB Standard) 60 Hz - 18 kHz
Frequenzgang(–5 dB CUT-Modus) 110 Hz - 18 kHz
Maximaler Schalldruck (1 m, Freifeld)
10AL mit D6/D12
130 dB/133 dB
10AL-D mit D6/D12 129 dB/132 dB
(SPLmax peak, Test-Signal Rosa Rauschen mit Crest-Faktor 4)
Eingangspegel (100 dB-SPL/1 m) –16 dBu
Abb. 12: 10AL Frequenzgang, Standard und CUT-Modus
