2.1. Produktbeschreibung
12S und 12S-D Lautsprecher sind passiv getrennte 2-Weg-Hoch-
leistungssysteme, bestückt mit einem 12”-Treiber in einem Bassre-
flexgehäuse sowie verschiedenen Hochtoneinheiten für ein breites
Spektrum von Anwendungen im Festinstallationsbereich. Für eine
leichte Bauweise kommen in beiden Lautsprechern 1.4"-Kompres-
sionstreiber mit Neodym-Magneten zum Einsatz. Große Hörner
sorgen für eine präzise und drehbare Abstrahlcharakteristik von
75° x 50° (12S) oder 110° x 55° (12S-D).
Mit einem Frequenzgang von 48 Hz bis 18 kHz können die Laut-
sprecher sowohl als Fullrange-Systeme als auch in Kombination mit
den verschiedenen Subwoofern der xS- oder xA-Serie betrieben
werden.
Die Gehäuse sind aus Multiplexholz gefertigt und mit schwarzer,
schlagfester Farbe lackiert. Die Lautsprecherfront ist durch ein sta-
biles Frontgitter geschützt und mit einem akustisch transparenten
Schaumstoff hinterlegt.
Die Lautsprecher sind ballwurfsicher nach DIN 18032-3.
Riggingkomponenten
Auf der Rückseite der 12S/12S-D Lautsprecher befinden sich zwei
M8 Gewindeeinsätze zur Montage der Z5402 Wandhalterung
M, Z5403 Wandhalterung L oder des Z5406 Schwenkbügel 12S.
An der Ober- und Unterseite der Gehäuse befinden sich je zwei
M10 Gewindeeinsätze zur Aufnahme von Montagezubehör wie
dem Z5411 Querbügel 12S, Z5354 E8/E12 Flugadapter oder
Z5020/25 Flugadapter 02/03. Die Gewindeeinsätze sind durch
Blindkappen in Gehäusefarbe verdeckt, die nur zur Montage des
betreffenden Zubehörs entfernt werden.
Gehäuseoptionen
Die Option Wetterfest (WR) erlaubt den Betrieb im Außenbereich
(IP34, vertikale Neigung nach oben bis max. +15°). Die Gehäuse
sind mit schwarzer schlag- und wetterschützender PCP-Beschich-
tung (Polyurea Cabinet Protection) versehen.
2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete NL4-
Anschlüsse und einen zweipoligen Schraubanschluss (ST). Die Laut-
sprecher belegen die Anschlusspins 1+/1–. Die Pins 2+/2– sind
für aktiv getrennte Subwoofer vorgesehen.
Lautsprecher in der Option Wetterfest (WR) sind mit einem Festan-
schluss ausgestattet (PG-Verschraubung, H07-RN-F, 2 x 2.5 mm
2 ,
Standardlänge 5.5 m).
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NL4 1+ 1– 2+ 2–
ST + – n.a. n.a.
PG Braun (+) Blau (–) n.a. n.a.

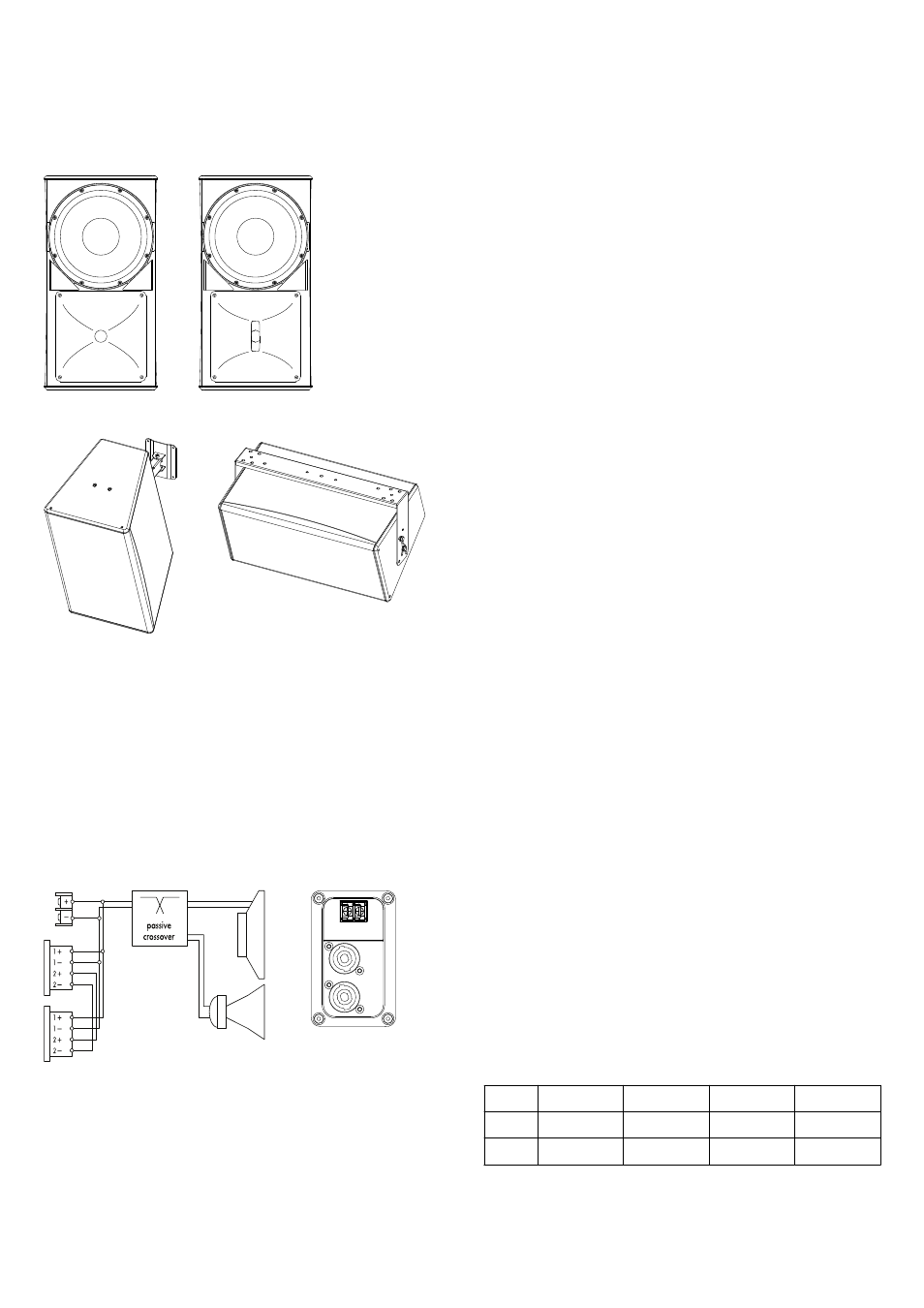

Abb. 1: 12S/12S-D Lautsprecher
Anwendungsbeispiele:
12S Wandmontage mit Z5403 Wandhalterung L.
12S Deckenmontage mit Z5411 Querbügel 12S.
Abb. 2: Verdrahtung der Anschlussbuchsen
