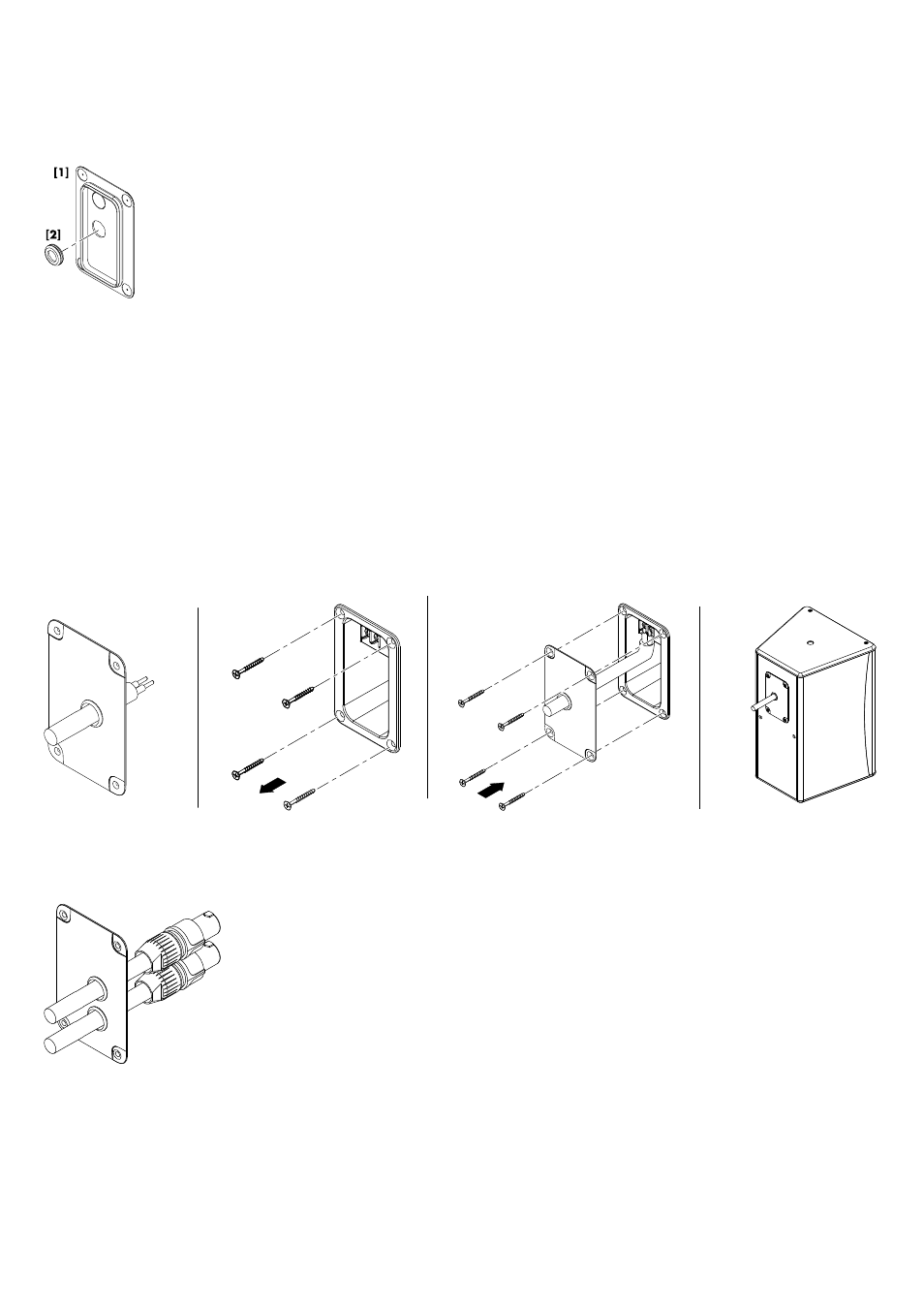

Festanschluss
Im Lieferumfang der 12S und 12S-D Lautsprecher ist eine Abdeck-
platte
[1] und eine Kabeldurchführung [2] enthalten. Für Anwen-
dungen im Innenbereich kann damit ggf. die Anschlussplatte ver-
deckt werden. Für Anwendungen im Außenbereich muss die
Abdeckplatte verwendet werden, um einen IP-Schutzgrad von IP34
zu erreichen.
Führen Sie den Festanschluss wie folgt aus:
Benötigtes Werkzeug: Kreuzschlitz-Schraubendreher (Philips
#PH2).
1.
Bereiten Sie die Kabeldurchführung und die Anschlussleitung
vor.
2.
Brechen Sie die vorgestanzte Aussparung in der Abdeck-
platte aus, und setzen Sie die Kabeldurchführung ein.
3.
Führen Sie die Anschlussleitung durch die Kabeldurchführung
ein und schließen Sie die Anschlussleitung am Schrauban-
schluss an.
Þ Beachten Sie die richtige Polarität!
4.
Entfernen Sie die vier Schrauben der Anschlussplatte.
5.
Schieben Sie die Abdeckplatte auf, sodass diese mit der Aus-
sparung der Anschlussplatte abschließt.
6.
Befestigen Sie schließlich die Abdeckplatte und die Anschluss-
platte mit den vier Schrauben.
Abb. 4: Festanschluss
NL4-Anschluss mit Abdeckplatte
Die beiden NL4-Anschlüsse der Lautsprecher sind versenkt ange-
bracht und ermöglichen so die Verwendung der Abdeckplatte
[1]
auch in Verbindung mit NL4-Kabelsteckern (siehe nebenstehende
Abbildung).
Hinweis: Für diese Option müssen Stecker vom Typ Neutrik
NL4FC verwendet werden.
Um ein Durchschleifen der Lautsprecher zu ermöglichen, ist die
Abdeckplatte mit zwei vorgestanzten Aussparungen versehen.
Sollen NL4-Anschlüsse eingesetzt werden, gehen Sie in gleicher
Weise vor wie unter Þ "Festanschluss" auf Seite 5 beschrieben.
Abb. 3: Abdeckplatte und Kabeldurchführung
Abb. 5: NL4-Anschluss mit Abdeckplatte [1]
