d&b 12S - Handbuch (Seite 9)

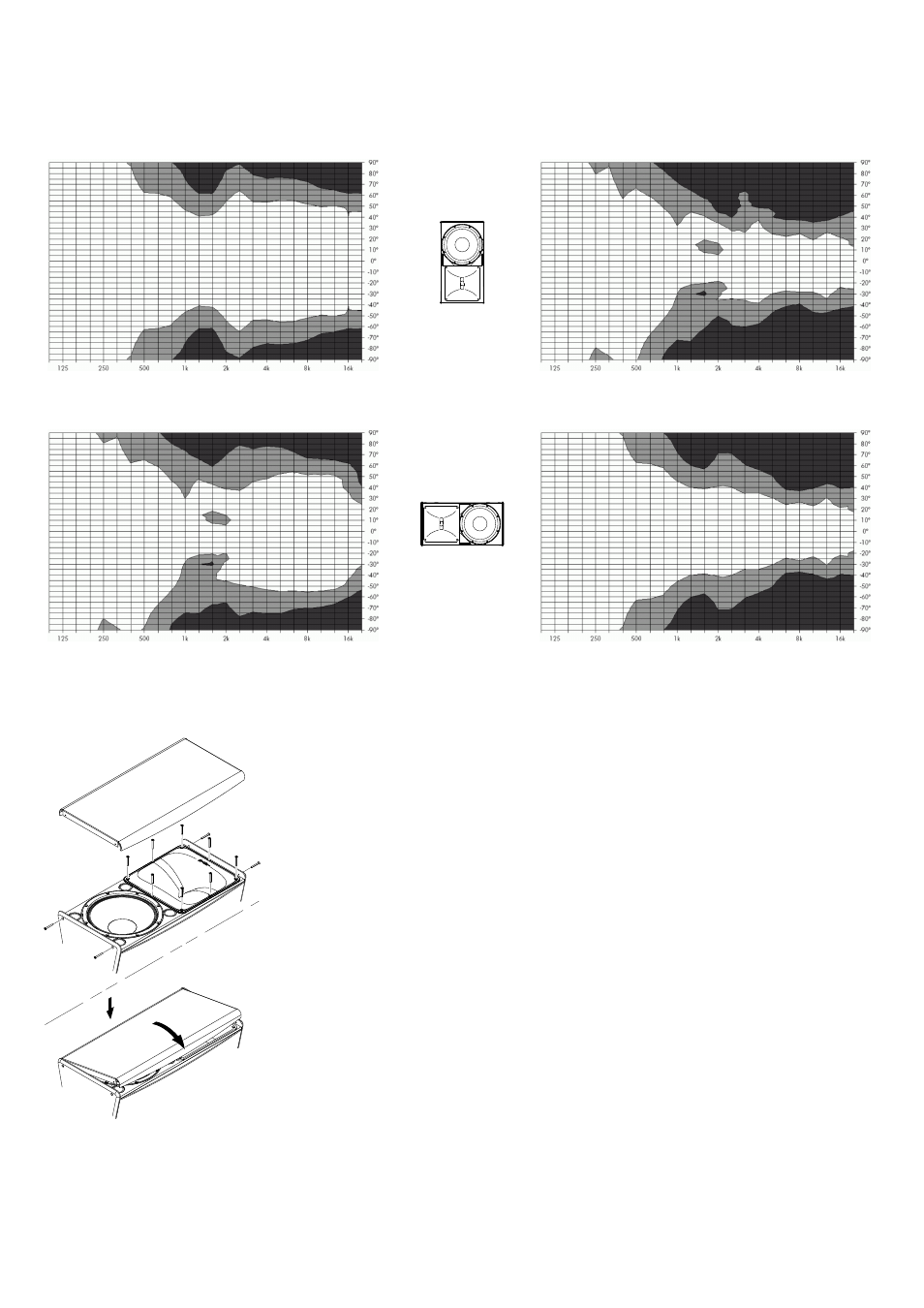

Abb. 12: Abstrahlcharakteristik horizontal
12S-D
Vertikal
Abb. 13: Abstrahlcharakteristik vertikal
Abb. 14: Abstrahlcharakteristik horizontal
12S-D
Horizontal, Horn
gedreht
Abb. 15: Abstrahlcharakteristik vertikal
Drehen des Hochtonhorns
Das Hochtonhorn kann um 90° gedreht werden.
Werkzeug: Kreuzschlitz-Schraubendreher, Torxschlüssel (T20).
1. Lösen Sie die 4 Torxschrauben des Frontgitters und nehmen
Sie das Frontgitter ab.
2. Lösen Sie die Schrauben des Horns und drehen Sie das Horn.
3. Befestigen Sie das Horn wie folgt:
– Stellen Sie sicher, dass die Horndichtung richtig aufliegt.
– Setzen Sie das Horn wieder ein.
– Drehen Sie alle Schrauben ein und ziehen Sie diese im
Uhrzeigersinn fest, bis sie mit der Senkung abschließen.
4. Setzen Sie das Frontgitter wie folgt ein:
– Stellen Sie sicher, dass der Akustikschaum richtig aufliegt.
– Setzen Sie das Gitter zunächst auf einer Gehäuseseite in
die Aussparung ein.
– Klappen Sie das Gitter in die gegenüberliegende Ausspa-
rung ein und stellen Sie sicher, dass das Gitter zu allen
Seiten richtig sitzt.
– Drehen Sie die 4 Torxschrauben ein und ziehen Sie diese
fest, bis sie mit der Senkung abschließen.
Abb. 16: Drehen des Hochtonhorns
d&b 12S/12S-D Handbuch (1.1 DE) 9
