CPL-Schaltung
Die CPL-Schaltung (Coupling) kompensiert Kopplungseffekte zwi-
schen eng gekoppelten Lautsprechern. Die CPL-Funktion setzt
bereits bei 1 kHz sanft ein und erreicht die maximale Dämpfung
unterhalb von 200 Hz. Um einen ausgeglichenen Frequenzgang
zu erzielen, lassen sich die Dämpfungswerte zwischen 0 und –9
einstellen.
Positive Werte erzeugen eine Anhebung im Tieftonbereich (0 bis
+5 dB) für den Einsatz des Systems im Fullrange-Modus ohne Sub-
woofer.
2.4. Abstrahlverhalten

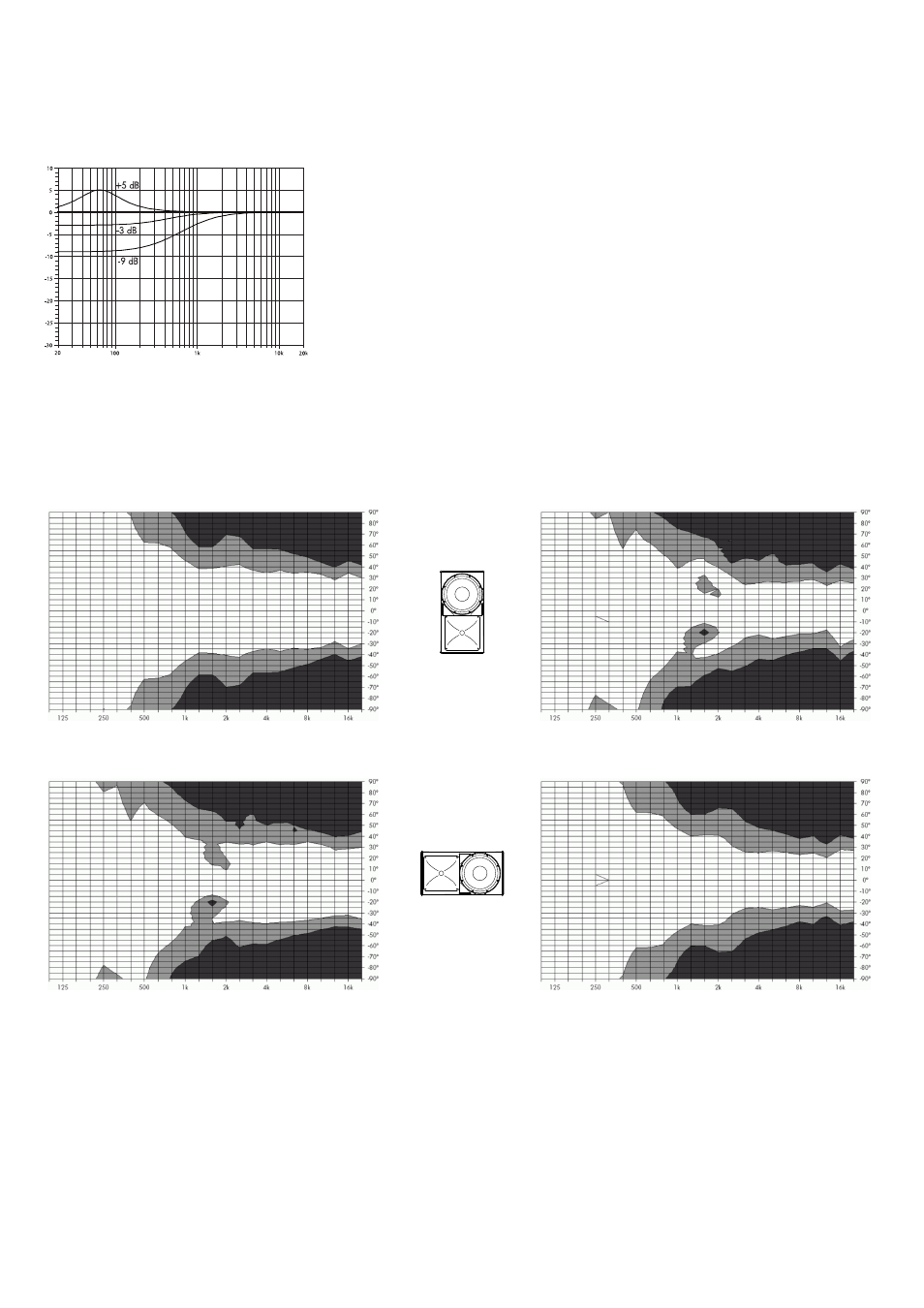

Die folgenden Grafiken zeigen die Abstrahlwinkel eines Lautspre-
chers über die Frequenz anhand von Schalldruck-Isobaren für
–6 dB und –12 dB.
Abb. 8: Abstrahlcharakteristik horizontal
12S
Vertikal
Abb. 9: Abstrahlcharakteristik vertikal
Abb. 10: Abstrahlcharakteristik horizontal
12S
Horizontal, Horn
gedreht
Abb. 11: Abstrahlcharakteristik vertikal
Abb. 7: Frequenzgangkorrektur der CPL-Schaltung
