E8

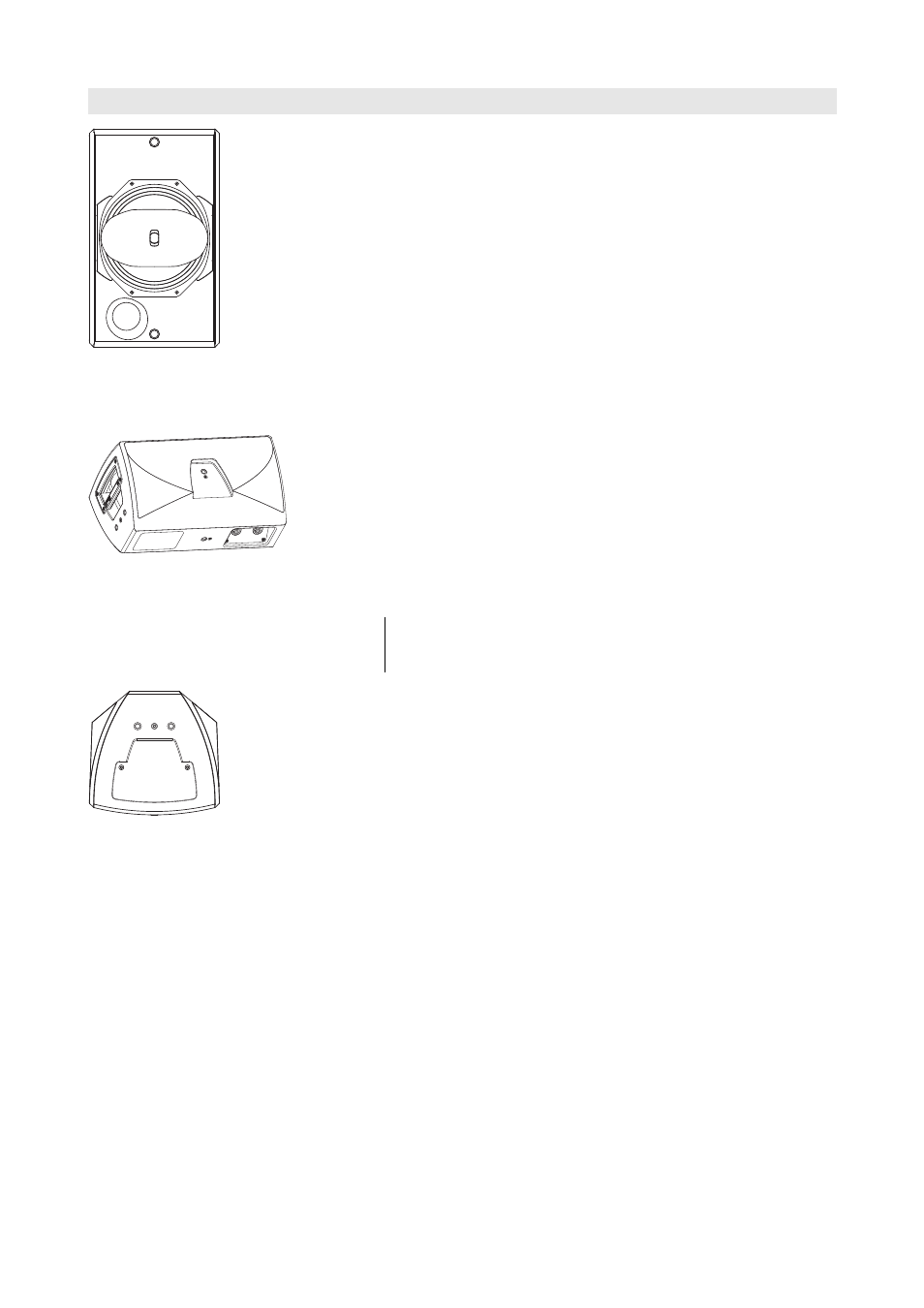

Fig. 1: E8 Lautsprecher
Fig. 2: E8 Aufstellung als Bühnenmonitor
Der E8 Lautsprecher ist ein multifunktionales Hochleistungssystem mit
koaxialer 8"/1"-Treiber-Anordnung mit Neodym-Magneten und einem
integrierten CD-Horn. Der Abstrahlwinkel des Horns beträgt 90° x 50°
(hor. x vert.). Das Horn kann werkzeuglos um 90° gedreht werden,
wodurch der Abstrahlwinkel auf 50° x 90° verändert wird.
Der E8 ist ein 2-Weg-Design mit integrierter, passiver Frequenzweiche.
Der Frequenzgang erstreckt sich von 62 Hz bis über 18 kHz.
Das Gehäuse ist aus Polyurethan-Hartintegralschaum gefertigt und mit
schwarzer schlag- und wetterfester Farbe lackiert. Die Gehäuseform
erlaubt sowohl senkrechte oder waagrechte Ausrichtung als auch die
Aufstellung als Bodenmonitor.
Die Lautsprecherfront ist durch ein stabiles Frontgitter geschützt und mit
einem akustisch transparenten Schaumstoff hinterlegt. Um das Horn zu
drehen, lässt sich das Frontgitter einfach ohne Werkzeug abnehmen.
Im Gehäuse sind ein Griff und ein Flansch für Lautsprecherstative
integriert. Insgesamt sechs M10 Gewindeeinsätze dienen zur Aufnahme
von Montagezubehör wie Z5350 E8 Schwenkbügel, Z5354 E8/E12
Flugadapter, Z5020/Z5025 Flugadapter 02/03 oder Z5351 E12
Querbügel. Ein zusätzlicher Gewindeeinsatz auf der Gehäuserückseite
dient der Aufnahme einer unabhängigen Sicherung (Safety).
Für den Einsatz als Bühnenmonitor ist die Anschlussplatte im Gehäuse
versenkt und geneigt montiert. Die Lautsprecherrückseite muss so aus-
gerichtet sein, dass sich die Anschlussplatte auf der rechten Seite
befindet.
HINWEIS: Betreiben Sie E8 Lautsprecher nur mit einem korrekt konfigurierten d&b
Verstärker. Andernfalls besteht die Gefahr einer Beschädigung der
Komponenten.
Fig. 3: E8 SC/WR Versionen,
Drauf- und Unteransicht
E8 Gehäuseoptionen
Lautsprecher in der Option "RAL-Farben" (SC) können in allen Farben
nach RAL-Farbtabelle ausgeführt werden. Die Gehäuse werden ohne
Hochständerflansch und Griff geliefert. Die entsprechenden Aus-
sparungen sind durch eine Blindplatte in Gehäusefarbe abgedeckt. Die
Lautsprecher sind mit NL4-Anschlüssen ausgestattet.
Lautsprecher in der Option Wetterfest (WR) sind schwarz lackiert und
werden ohne Hochständerflansch und Griff geliefert. Sie sind mit einem
Festanschluss
(PG-Verschraubung) ausgestattet (5 m H-07-RN-F
2 x 2.5 mm²).
