Anschlüsse

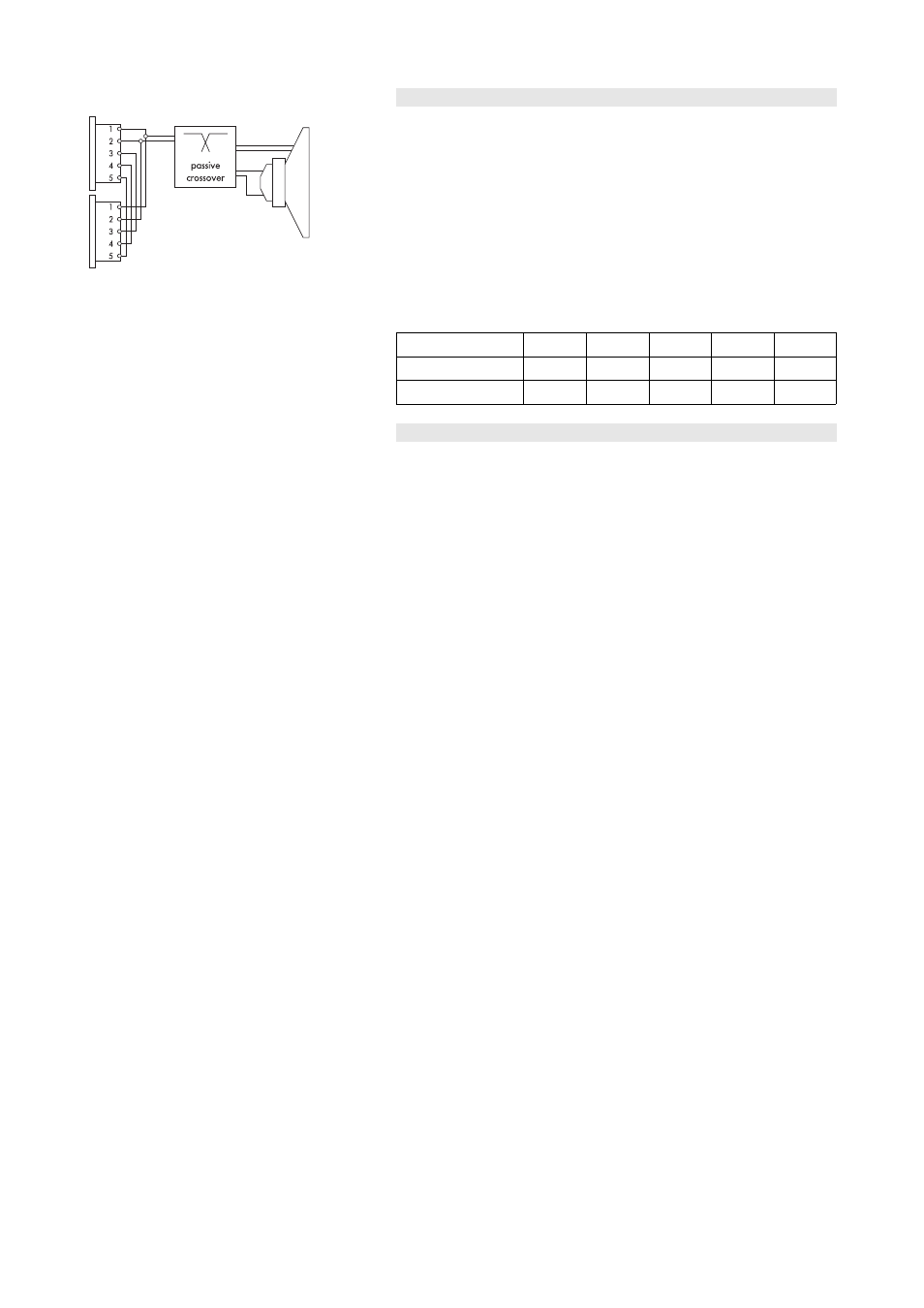

Fig. 4: Verdrahtung der Anschlussbuchsen
Der E8 Lautsprecher verfügt über zwei parallel verdrahtete EP5
Anschlüsse und belegt die Anschlusspins 1/2. Die Pins 3/4 und 5 sind
für aktiv getrennte Subwoofer vorgesehen, wobei Pin 5 für SenseDrive
reserviert ist (nur in Verbindung mit dem D12 Verstärker und 5-adriger
Anschlussleitung). Die männliche Buchse dient als Eingang. Über die
weibliche Buchse können weitere Lautsprecher versorgt werden.
Der E8 Lautsprecher kann optional auch mit NL4-Anschluss ausgestattet
werden.
Die Pinbelegung von EP5-, NL4- und Festanschlüssen kann der
folgenden Tabelle entnommen werden.
EP5
1
2
3
4
5
NL4
1+
1–
2+
2–
n.a.
Festanschluss (PG)
Braun (+)
Blau (–)
Betrieb mit D6 oder D12
Wählen Sie das Controller-Setup E8.
Für den D12 Verstärker steht das Setup im "Dual Channel" und "Mix
TOP/SUB" Modus zur Verfügung. Im "Mix TOP/SUB" Modus kann eine
Kombination aus E8 Lautsprechern mit aktiv getrenntem Subwoofer
über eine einzige 4/5-adrige Zuleitung versorgt und durchgeschleift
werden.
An einem D6 oder D12 können bis zu vier E8 Lautsprecher je
Verstärkerkanal betrieben werden.
Im D6 und D12 steht zusätzlich das Controller-Setup E8-X zur
Verfügung, wenn Sie E8 Lautsprecher in Kombination mit dem
E12X-SUB als passives System an einem Verstärkerkanal betreiben
wollen. Der E8-X Frequenzgang ist speziell für den kombinierten Betrieb
von Lautsprecher und Subwoofer abgestimmt.
An einem D6 oder D12 im Modus E8-X kann eine Kombination aus bis
zu drei E8 oder E12X-SUB Lautsprechern am entsprechenden
Verstärkerkanal betrieben werden.
Am D12 können in Anwendungen mit dauerhaft niedrigen Pegelanfor-
derungen und niedriger Umgebungstemperatur bis zu vier Lautsprecher
je Kanal betrieben werden.
Controller-Einstellungen
Zur akustischen Anpassung können die Funktionen CUT, HFA und CPL
angewählt werden.
CUT-Schaltung
Bei aktivierter CUT-Funktion wird der Pegel im Bassbereich reduziert.
Damit ist der E8 Lautsprecher für den Betrieb mit aktiv getrenntem
E12X-SUB oder E15X-SUB oder anderen, aktiv getrennten d&b
Subwoofersystemen eingestellt.
