-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k

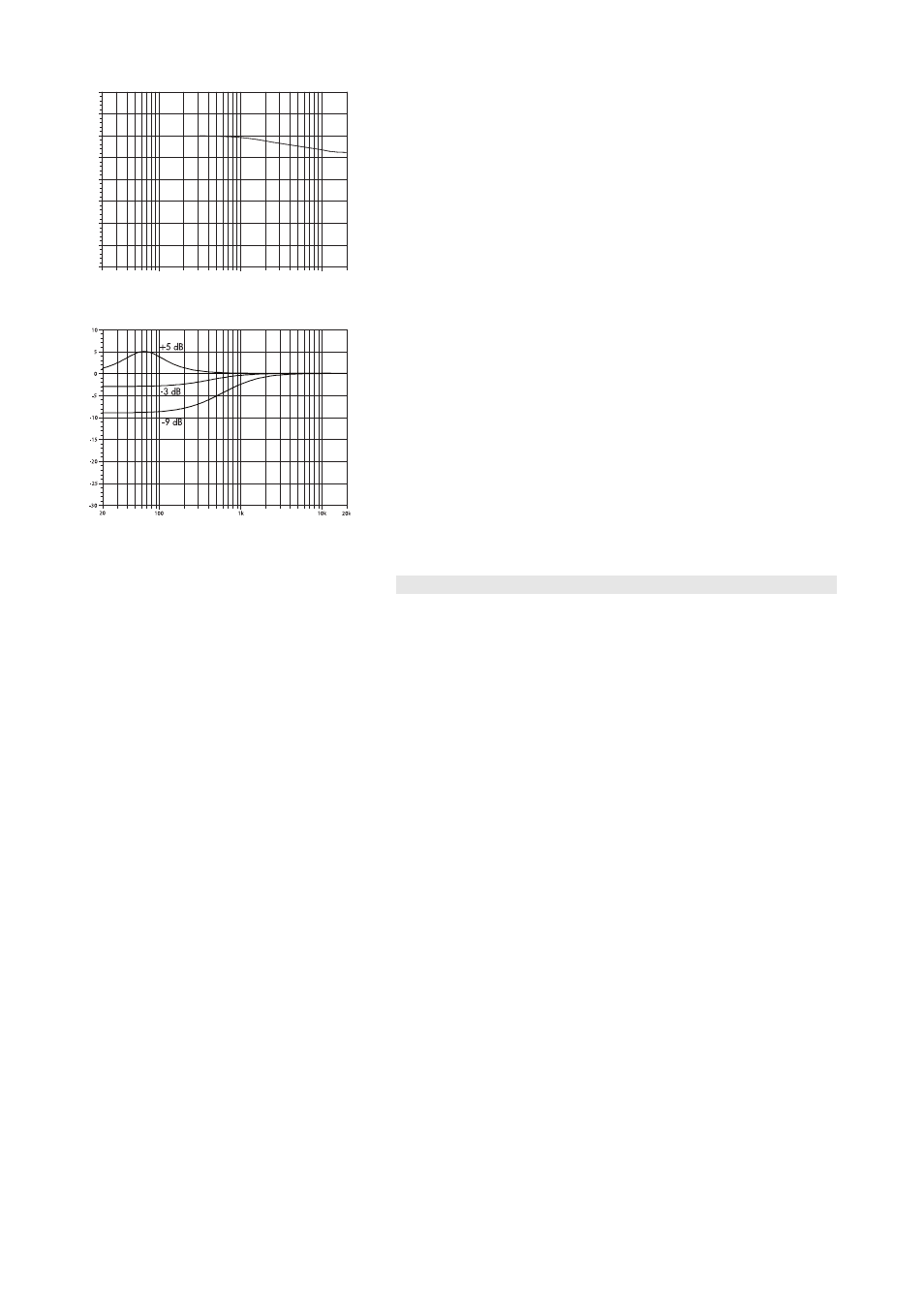

Fig. 5: Frequenzgangkorrektur der
HFA-Schaltung
HFA-Schaltung
Im HFA-Modus (High Frequency Attenuation) wird gegenüber der
Standardeinstellung der Hochtonpegel zurückgenommen. Mit dieser
Einstellung erhält man einen neutralen, unaufdringlichen Klangcharakter
bei einer geringen Abhörentfernung.
Die Absenkung der HFA-Funktion setzt bereits bei 1 kHz sehr sanft ein
und erreicht etwa 3 dB bei 10 kHz. Diese Charakteristik entspricht dem
typischen Klangbild eines Lautsprechers in größerer Abhörentfernung,
welches durch diffuse Raumreflexionen geprägt ist.
Fig. 6: Frequenzgangkorrektur der
CPL-Schaltung
CPL-Schaltung
Die CPL-Schaltung (Coupling) kompensiert Kopplungseffekte zwischen
eng gekoppelten Lautsprechern oder wenn der Lautsprecher am Boden
als Monitor betrieben wird. Die CPL-Funktion setzt bereits bei 1 kHz sehr
sanft ein und erreicht die maximale Dämpfung unterhalb von 250 Hz
und erhält einen ausgeglichenen Frequenzgang in Arrays aus zwei oder
mehr E8 Lautsprechern. Die nebenstehende Grafik zeigt die Frequenz-
gangkorrektur der CPL-Schaltung. Die Dämpfungswerte lassen sich
zwischen –9 dB und 0 dB einstellen. Positive Werte erzeugen eine
Anhebung bei 65 Hz(0 bis +5 dB).
Betrieb mit E-PAC
Wählen Sie das Controller-Setup E8. Mit dem E-PAC können bis zu
zwei E8 Lautsprecher betrieben werden. Die LO IMP-Funktion konfi-
guriert den E-PAC für den Betrieb von bis zu vier E8 Lautsprechern, mit
um 6 dB reduziertem Pegel.
Zur akustischen Anpassung stehen die Funktionen CUT und HFA zur
Verfügung. Die Eigenschaften sind unter "Betrieb mit D6 oder D12 -
Controller-Einstellungen" beschrieben.
E8 Handbuch (1.3 DE) Seite 6 von 10
