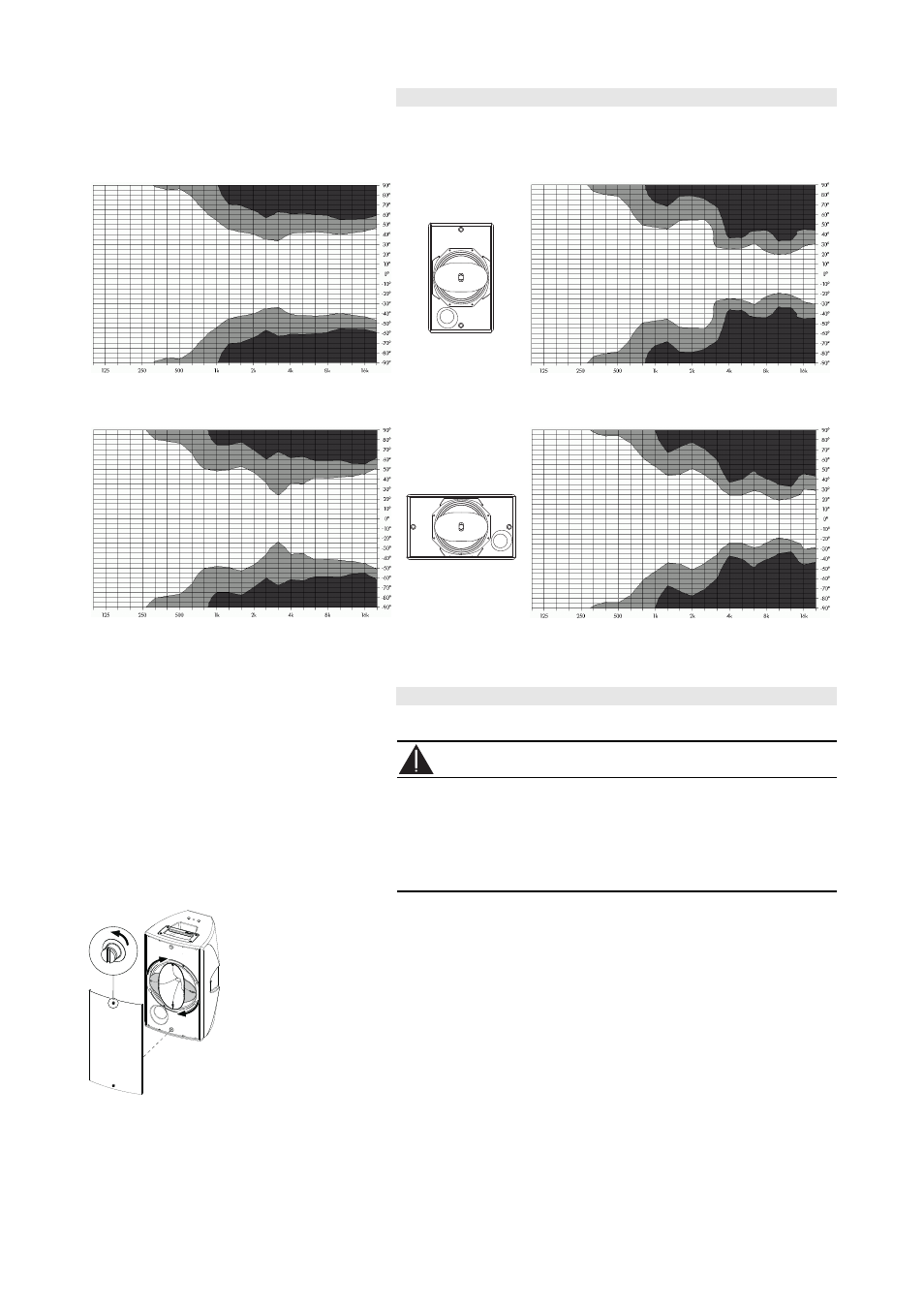

Abstrahlverhalten
Die folgenden Grafiken zeigen die Abstrahlwinkel eines E8 Laut-
sprechers über die Frequenz anhand von Schalldruck-Isobaren für
– 6 dB und –12 dB.
Fig. 7: Abstrahlcharakteristik E8 horizontal,
Standard Ausrichtung Fig. 8: Abstrahlcharakteristik E8 vertikal,
Standard Ausrichtung
Fig. 9: Abstrahlcharakteristik E8 horizontal,
horizontale Ausrichtung mit gedrehtem Horn Fig. 10: Abstrahlcharakteristik E8 vertikal,
horizontale Ausrichtung mit gedrehtem Horn
Drehen des Hochtonhorns
Das Hochtonhorn kann auf einfache Weise um 90° gedreht werden.
VORSICHT !
Verletzungsgefahr durch herabfallende Gegenstände.
- Stellen Sie die gewünschte Hornausrichtung immer vor der
Montage des Lautsprechers ein.
- Entfernen Sie das Frontgitter auf keinen Fall, solange der
Lautsprecher bereits montiert ist bzw. im Rig hängt.
Benötigtes Werkzeug: Schraubendreher oder passende Münze.
- Lösen Sie die beiden Schnellverschlüsse an der Ober- und Unter-
kante des Frontgitters und nehmen Sie das Gitter ab.
- Greifen Sie das Horn an dessen Außenkanten und drehen Sie das
Horn, bis es in der neuen Stellung eingerastet ist.
- Montieren Sie das Frontgitter.
VORSICHT: Stellen Sie sicher, dass beide Schnellverschlüsse wieder
ordnungsgemäß verriegelt sind, bevor Sie den Laut-
sprecher in seine Betriebsposition bringen.
E8 Handbuch (1.3 DE) Seite 7 von 10
