M2

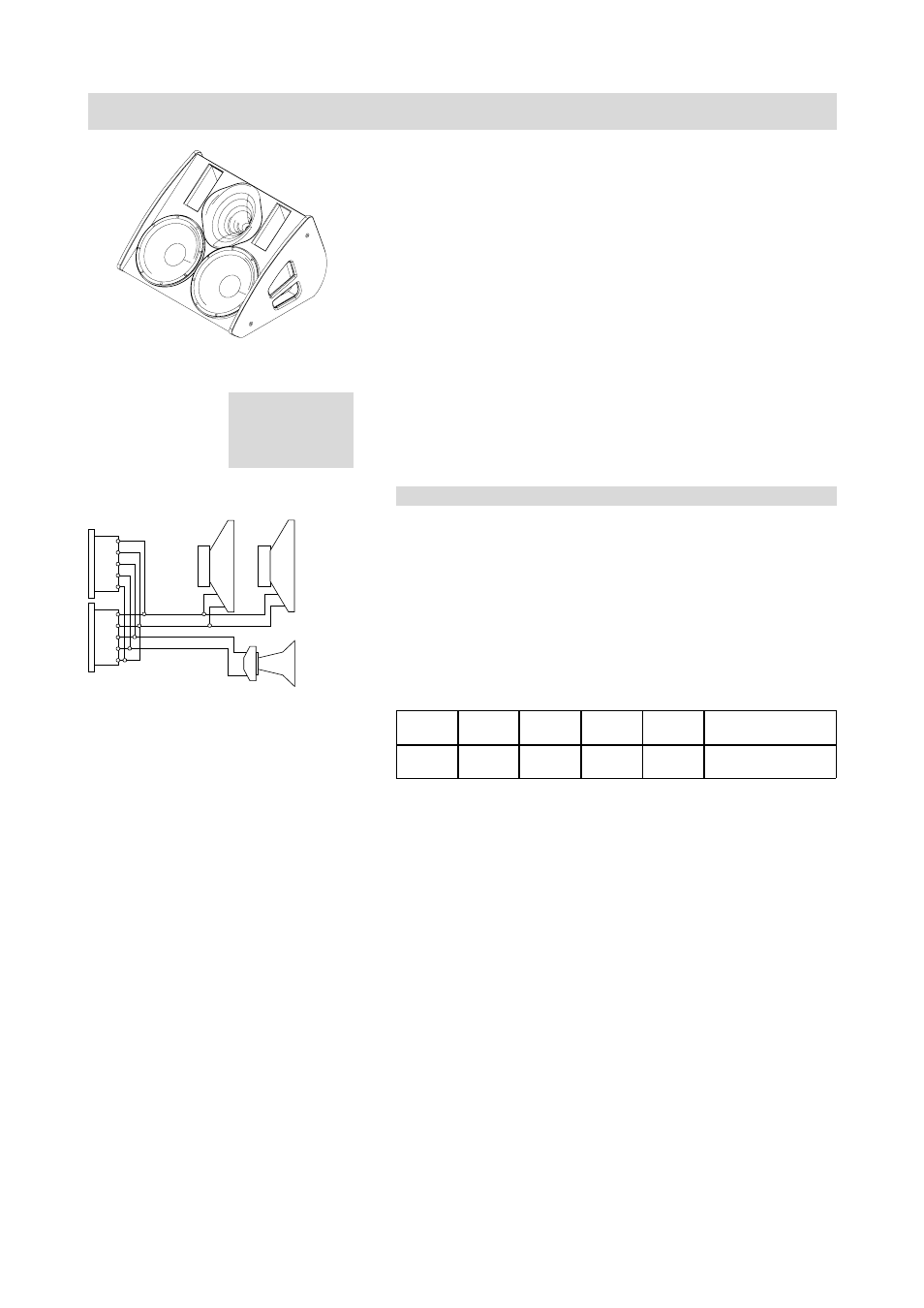

Der M2 ist ein aktiv betriebener 2-Wege Hochleistungsmonitor mit
zwei 12"-Tieftonchassis und Bassreflexöffnungen, die auf minimale
Kompression abgestimmt sind, einem kompakten 1.4"-Hochtontrei-
ber mit extrem starken Neodymmagneten und einer auf besonders
niedrigen Klirrfaktor optimierten, waveguide-orientierten Konstruk-
tion des Hochtonhorns.
Das Gehäuse mit integrierten Griffen ist aus Multiplex-Holz gefer-
tigt und schlagfest lackiert. Die Lautsprecherfront ist durch ein sta-
biles Frontgitter geschützt und mit einem wechselbaren Schaumstoff
hinterlegt. Zwei Riggingpunkte je Seite ermöglichen z.B. das einfa-
che Unterhängen unter Stahlgittern.
VORSICHT!
Betreiben Sie den M2 Lautsprecher nur mit dem d&b D12 Verstär-
ker in "2-Way Active" Mode und M2 Setup oder mit der d&b A1
Basiseinheit und M2 Controller-Modul. Andernfalls besteht die Ge-
fahr einer Beschädigung der Komponenten.
Anschlüsse
1
2
3
4
5
1
2
3
4
5
Sense Drive
Connector wiring
Als Anschlussbuchse verfügt der M2 Lautsprecher über zwei EP5-
Steckverbinder (male/female) und belegt die Kontakte 1/2/3/4
und 5 (Pin 5: SenseDrive - D12 in Verbindung mit 5-Adrigen Ka-
beln).
Eine der beiden Buchsen dient als Eingang. Über die zweite Buchse
kann ein weiterer M2 versorgt werden.
Der M2 ist optional mit CACOM Steckverbinder lieferbar um den
M2 mit der d&b A1 Basiseinheit zu betreiben.
LF+
LF–
HF+
HF–
SenseDrive LF
EP5
1
2
3
4
5
EP5 Pinbelegung
Verdrahtung der Anschlussbuchsen
