d&b M2 - Handbuch (Seite 7)

M2 Handbuch (5.0D) Seite 7 von 8
Frequenzgang

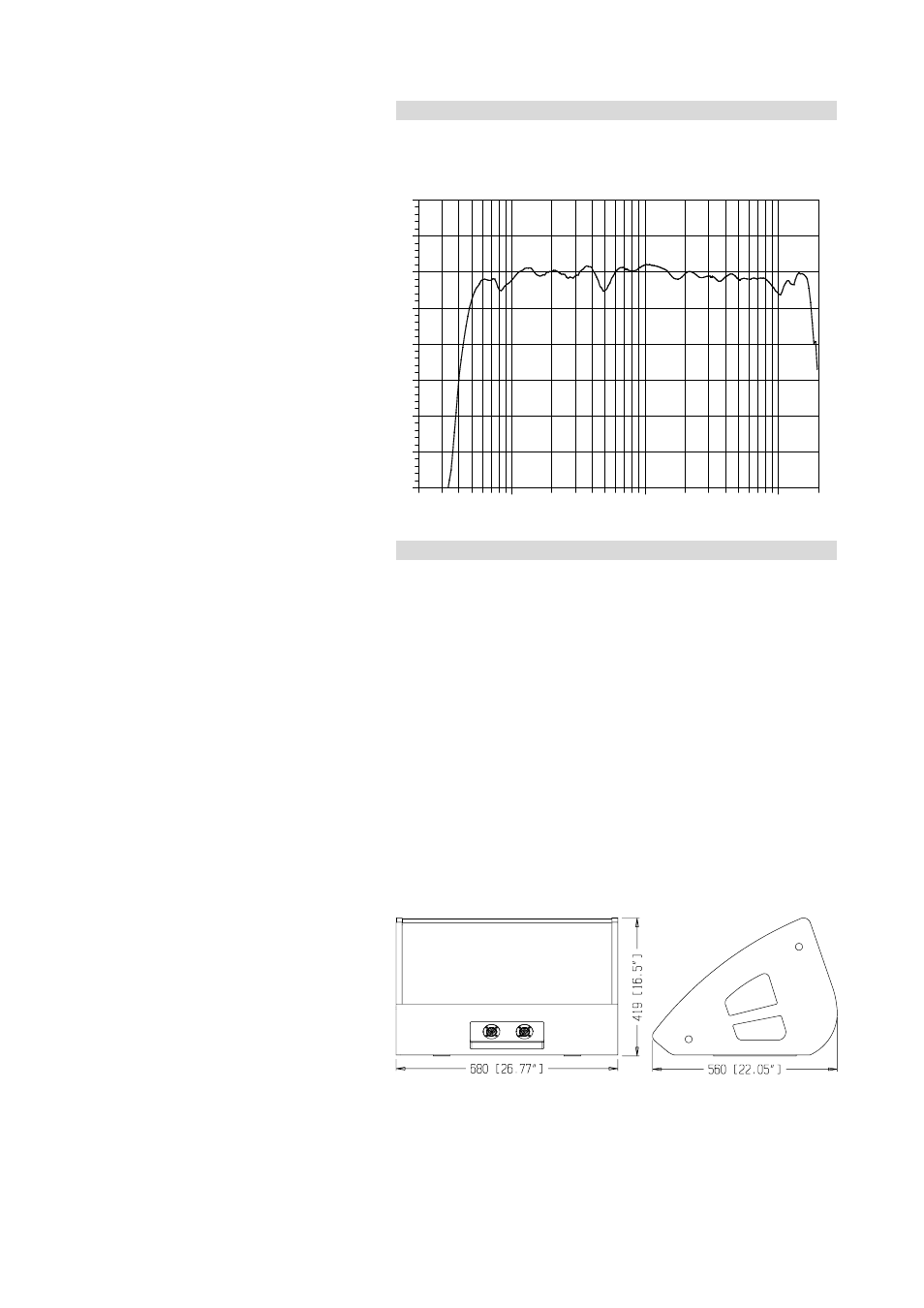

Die folgende Grafik zeigt den Frequenzgang des M2 Systems in
Bodenposition, gemessen auf Achse, 1,7 m über dem Monitor
(Hörerposition).
-5
0
5
10
-10
-15
-20
-25
-30
20 100 1k 10k 20k
Frequenzgang M2 in Bodenposition
Technische Daten
M2 Systemdaten
Frequenzgang (–5 dB, Freifeld)............................................................... 56 Hz – 17 kHz
Frequenzgang (–5 dB, Bodenkopplung) ............................................... 50 Hz – 17 kHz
Maximaler Schalldruck (1 m) D12 bzw. A1.......................................................... 143 dB
(SPLmax peak, Test-Signal Rosa Rauschen mit Crest-Faktor 4)
Eingangspegel (100 dB SPL / 1 m)....................................................................... –26 dBu
Polarität bzgl. Controller INPUT (XLR Pin 2: + / 3: –) ........................... LF: – / HF: –
M2 Lautsprecher
Nennimpedanz (LOW/HIGH).......................................................................... 4 / 8 Ohm
Belastbarkeit LOW (RMS / peak 10 ms) ................................................500 / 2000 W
Belastbarkeit HIGH (RMS / peak 10 ms) .....................................................50 / 200 W
Nenn-Abstrahlwinkel (h x v) .................................................................................45
° x 60 °
Anschluss........................................................................................................................2 x EP5
Belegung................................................ 1: LF+/2: LF–/3: HF+/4: HF–/5: SenseDrive
Optional...................................................................................................2 x 8-pol. CACOM
...........Pin-Belegung siehe Aufdruck auf der Rückplatte des A1 Controller-Moduls
Gewicht............................................................................................................................. 38 kg
Gehäuseabmessungen M2 in mm [Zoll]
