d&b M2 - Handbuch (Seite 6)

M2 Handbuch (5.0D) Seite 6 von 8

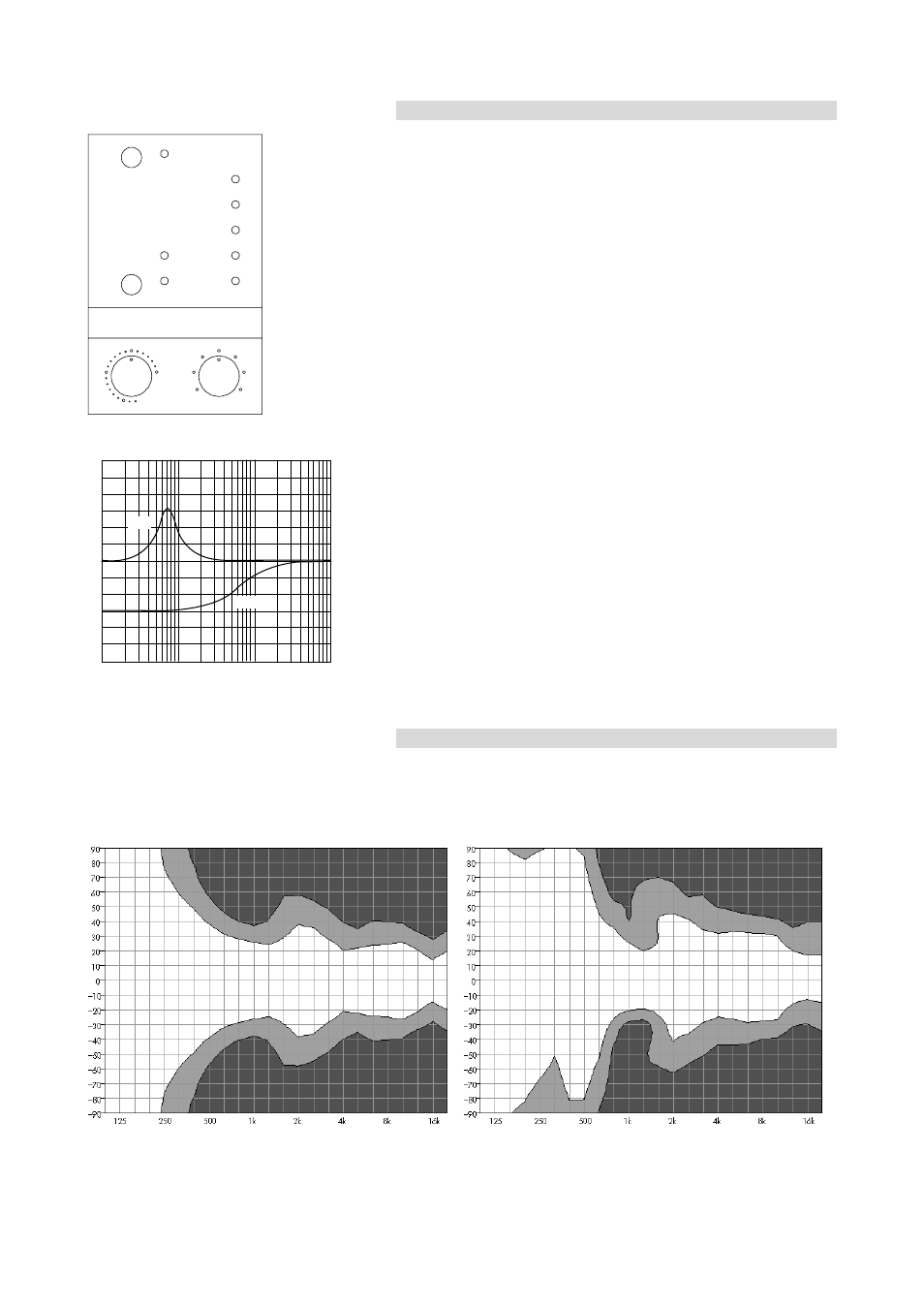

Betrieb mit A1
GR LO
ISP
GR HI
OV LO
OV HI
CUT
MUTE
M2
FLOOR
FREE PAIR
0
-6
-12 dB LF COUPLING
ID
+6
Bedienelemente des 1222
Controller moduls
10 100 1k 10k
6
5
4
3
2
1
0
-1
-2
-3
-4
-5
-6
FREE
PAIR
Frequenzgang der LFC-Schaltung
An einer mit einem M2 Controller bestückten A1 Basiseinheit
können zwei M2 betrieben werden.
CUT- Schaltung
Die CUT-Funktion steht zur Verfügung. Die Eigenschaften sind unter
"Betrieb mit D12 - Controller-Einstellungen" beschrieben.
LFC-Steller
LFC (Low Frequency Coupling) ist eine variable Tief- und Mitteltief-
ton-Entzerrung für unterschiedliche Aufstellarten des M2-Systems.
In der Mittelstellung FLOOR ist das System für den Betrieb eines
einzelnen M2 als Bodenmonitor eingestellt.
Drehen in Richtung PAIR kompensiert schrittweise Kopplungsef-
fekte, die beim Betrieb von zwei M2-Systemen im Array auftreten.
Drehen in Richtung FREE hebt den Tieftonbereich des Systems für
den Betrieb ohne Grenzfläche (z.B. geflogen) an.
Abstrahlverhalten
Die folgenden Grafiken zeigen den Abstrahlwinkel über die
Frequenz anhand von Schalldruck-Isobaren für
– 6 dB und – 12 dB.
Der horizontale Nennabstrahlwinkel von 45 ° wird im Bereich von
800 Hz bis 10 kHz erreicht.
M2 Isobarendiagramm, horizontal M2 Isobarendiagramm, vertikal
M2
