M4

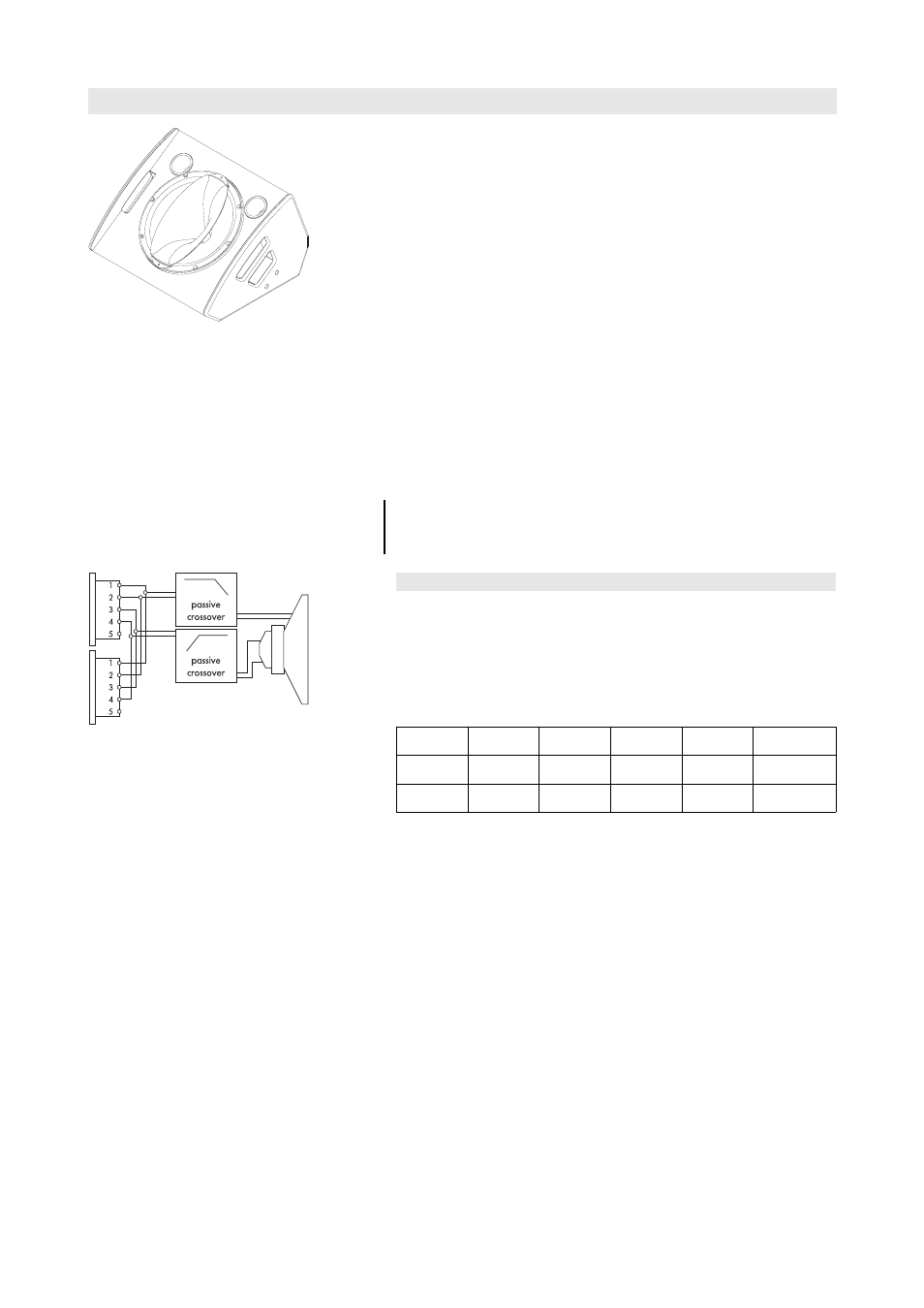

M4 Lautsprecher
Der M4 ist ein 2-Wege-Hochleistungsmonitor mit koaxialer 15"/1.3"-
Treiber-Anordnung mit Neodymmagneten und einem integrierten CD-
Horn. Mit einem Abstrahlverhalten von 50° x 70° (hor. x vert.) versorgt
er präzise den gewünschten Bühnenbereich. In aufrechter Position kann
der M4 auch als leistungsstarker PA-Lautsprecher (70° x 50°) für
verschiedenste Anwendungen eingesetzt werden.
Der M4 ist ein 2-Wege-Design mit integrierter, passiver Frequenz-
weiche. Durch einfaches Ändern der Konfiguration am D12 Verstärker
lässt sich der M4 optional auch 2-Wege-aktiv betreiben, ohne dass eine
Modifikation am Lautsprecher nötig ist. Der Frequenzgang erstreckt sich
von 55 Hz bis über 17 kHz.
Das Gehäuse mit integrierten Griffen an den Seitenwänden ist aus
Multiplexholz gefertigt und schlagfest lackiert. Die Lautsprecherfront ist
durch ein stabiles Frontgitter geschützt und mit einem wechselbaren
Schaumstoff hinterlegt. In den Seitenwänden sind insgesamt vier M10
Gewindeeinsätze zur Aufnahme von Montagezubehör integriert. Ein
Flansch für Lautsprecherstative ist auf einer Seite in der Griffschale
integriert. Zwei Kufen an der Gehäuseunterseite dienen dem Schutz vor
Beschädigungen und ungewolltem Verrutschen des Monitors.
HINWEIS: Betreiben Sie den M4 Lautsprecher nur mit einem korrekt konfigurierten
d&b Verstärker. Andernfalls besteht die Gefahr einer Beschädigung der
Komponenten.
Verdrahtung der Anschlussbuchsen
Anschlüsse
Der M4 Lautsprecher verfügt über zwei parallel verdrahtete EP5-
Anschlüsse. Die männliche Buchse dient als Eingang. Über die weibliche
Buchse können weitere Lautsprecher versorgt werden.
Der M4 Lautsprecher kann optional auch mit NL4-Anschlüssen aus-
gestattet werden. Die Pinbelegung von EP5- und NL4-Anschlüssen kann
der folgenden Tabelle entnommen werden.
LF + LF – HF + HF – n.a.
EP5 1 2 3 4 5
NL4 1+ 1– 2+ 2– n.a.
