Betrieb mit D6 oder D12
Wählen Sie das Controller-Setup M4.
Betrieb mit D6
Der D6 Verstärker erlaubt den Passiv-Betrieb von bis zu zwei M4 Laut-
sprechern je Verstärkerkanal.
Betrieb mit D12
Der D12 Verstärker erlaubt wahlweise den 2-Wege-Aktiv- oder Passiv-
Betrieb von M4 Lautsprechern.
Aktiv-Betrieb ("2-Way Active")
An einem D12 im "2-Way Active"- und M4-Modus können bis zu zwei
M4 Lautsprecher aktiv betrieben werden.
In Anwendungen mit geringen Pegelanforderungen und geringer
Umgebungstemperatur können bis zu drei Lautsprecher je Kanal
angesteuert werden.
INPUT A/B OUT A
2-Way
OUT B
2-Way AMP B
AMP A
Low
High

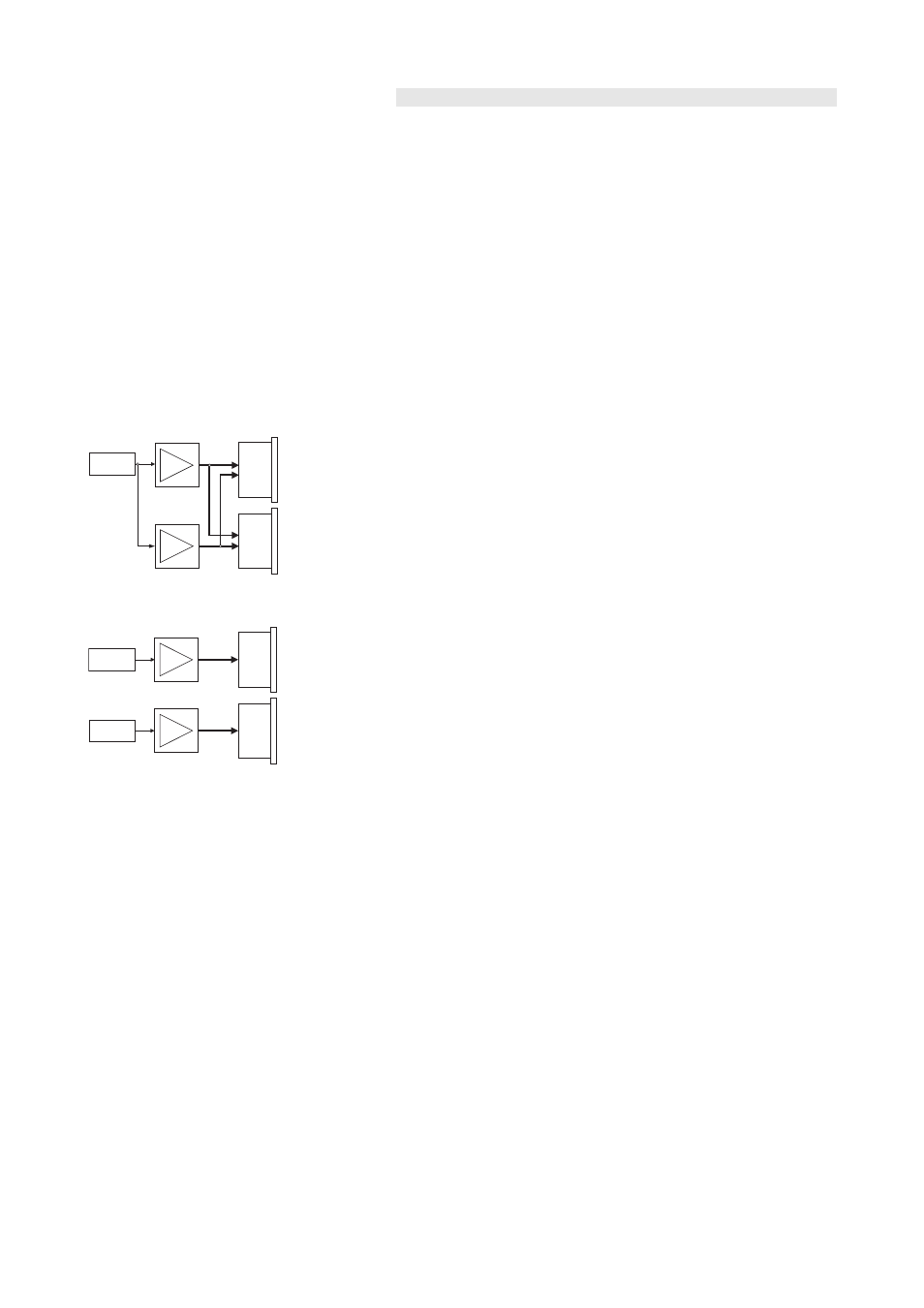

D12 Input/Output Routing "2-Way Active"
Im "2-Way Active" Mode werden den beiden Kanälen des D12
separate Hoch- und Tieftonsignale zugeführt. Der Tieftonweg belegt
Pins 1/2 (NL4: Pin 1+/1–) und der Hochtonweg die Pins 3/4 (NL4: 2+/
2–) jeweils beider Ausgangsbuchsen. Die Pinbelegung der Lautsprecher-
ausgänge wird automatisch umgeschaltet, wenn 2-Wege-Aktiv-Betrieb
gewählt wird.
Als Signaleingang kann INPUT A oder INPUT B gewählt werden. Das
Signal wird intern auf beide Verstärkerkanäle gelinkt.
Passiv-Betrieb ("Dual Channel")
OUT A
OUT B AMP B
AMP A INPUT A/B
INPUT A/B
D12 Input/Output Routing "Dual Channel"
An einem D12 im Dual-Channel- und M4-Modus können bis zu zwei
M4 Lautsprecher betrieben werden. In Anwendungen mit geringen
Pegelanforderungen und geringer Umgebungstemperatur können bis zu
drei Lautsprecher je Kanal angesteuert werden.
Zum Betrieb der Hoch- und Tieftonsektion über die interne Frequenz-
weiche des M4 Lautsprechers werden im Dual-Channel-Modus alle vier
Pins jeder Ausgangsbuchse vom zugehörigen Endstufenkanal ange-
steuert. Pins 1/3 des EP5-Anschlusses (NL4:1+/2+) führen positives und
Pins 2/4 (NL4: 1–/2–) negatives Signal.
Passiv-Betrieb ("Mix TOP/SUB")
In seiner Standardverdrahtung kann der M4 nicht im "Mix-TOP/SUB"-
Modus betrieben werden, da alle vier Pins angesteuert werden müssen.
Für permanenten Passiv-Betrieb mit spezieller Verkabelung ist das M4
Setup jedoch auch im "Mix-TOP/SUB" Modus verfügbar.
