Controller-Einstellungen
Zur akustischen Anpassung können die Funktionen CUT, HFA und CPL
angewählt werden.
CUT-Schaltung
Bei aktivierter CUT-Funktion wird der Pegel im Bassbereich reduziert.
Damit ist der M4 Lautsprecher für den Betrieb mit Q-SUB, J-SUB oder
den Subwoofersystemen der C-Serie eingestellt.
HFA-Schaltung
-5
0
5
10
-10
-15
-20
-25
-30
20
100
1k
10k
20k

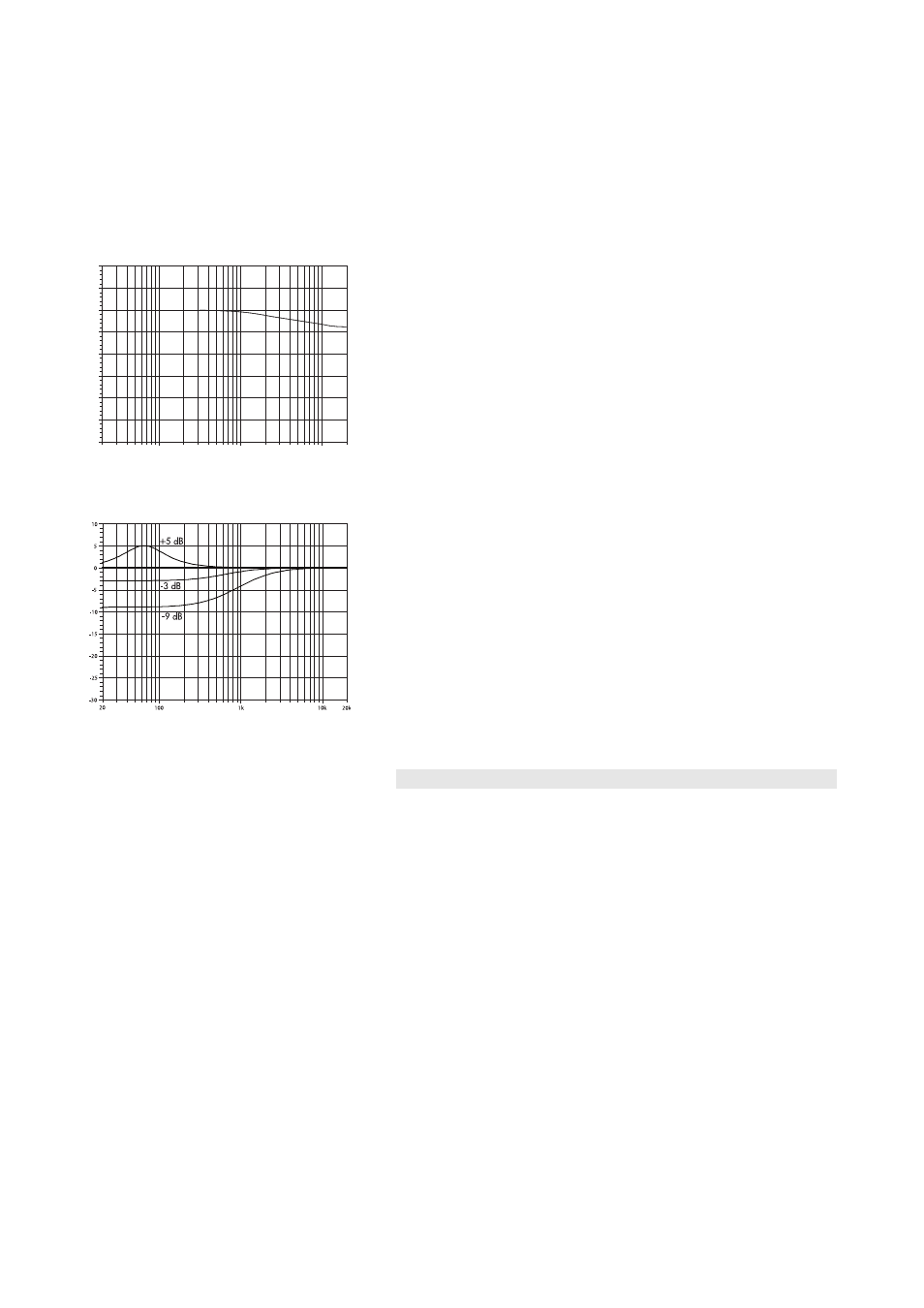

Frequenzgangkorrektur der
HFA-Schaltung
Im HFA-Modus (High Frequency Attenuation) wird gegenüber der
Standardeinstellung der Hochtonpegel zurückgenommen. Mit dieser
Einstellung erhält man einen neutralen, unaufdringlichen Klangcharakter
bei einer geringen Abhörentfernung.
Die Absenkung der HFA-Funktion setzt bereits bei 1 kHz sehr sanft ein
und erreicht etwa 3 dB bei 10 kHz. Diese Charakteristik entspricht dem
typischen Klangbild eines Lautsprechers in größerer Abhörentfernung,
welches durch diffuse Raumreflexionen geprägt ist.
CPL-Schaltung
Frequenzgangkorrektur der
CPL-Schaltung
Die CPL-Schaltung (Coupling) kompensiert Kopplungseffekte zwischen
eng gekoppelten Lautsprechern. Die CPL-Funktion setzt bereits bei
1 kHz sehr sanft ein und erreicht die maximale Dämpfung unterhalb von
400 Hz und erhält einen ausgeglichenen Frequenzgang in Arrays aus
zwei oder mehr M4 Lautsprechern. Die nebenstehende Grafik zeigt die
Frequenzgangkorrektur der CPL-Schaltung. Die Dämpfungswerte lassen
sich zwischen –9 dB und 0 dB einstellen.
Positive Werte erzeugen eine Anhebung des Tieftonbereichs (0 bis
+5 dB) für den Einsatz des M4 als Fullrange PA-System. Für einen
einzelnen Lautsprecher unter Freifeldbedingungen ist +3 dB empfohlen.
Betrieb mit E-PAC
Der E-PAC Controller muss für den Betrieb von M4 Lautsprechern
konfiguriert sein. Mit dem E-PAC kann ein M4 Lautsprecher betrieben
werden. Die LO IMP-Funktion konfiguriert den E-PAC für den Betrieb
von bis zu zwei M4 Lautsprechern, mit um 6 dB reduziertem Pegel.
Zur akustischen Anpassung stehen die Funktionen CUT und HFA zur
Verfügung. Die Eigenschaften sind unter "Betrieb mit D6 oder D12 -
Controller-Einstellungen" beschrieben.
