2.1. Produktbeschreibung
Der Vi8 ist ein Line-Array-Lautsprecher für große Beschallungsauf‐
gaben. Mit dem V Flugrahmen wird der Vi8 Lautsprecher in verti‐
kalen Spalten von bis zu 24 Lautsprechern geflogen und erzeugt
einen horizontalen Abstrahlwinkel von 80° (Constant Directivity).
Das Vi12 Line-Array-System ist mechanisch und akustisch kompa‐
tibel mit dem Vi8 und stellt einen horizontalen Abstrahlwinkel von
120° zur Verfügung.
Der Vi8 Lautsprecher ist ein passives 3-Weg-System, bestückt mit
2 x 10"-Neodym-Tieftontreibern, einem horngeladenen 8"-Mittel‐
töner sowie zwei 1.4"-Hochton-Kompressionstreibern mit 2.5"-
Schwingspulen, die an ein Horn mit Wellenformer und einer pas‐
siven Frequenzweiche gekoppelt sind. Die Zylinderwellensegmente
der Systeme im Array koppeln lückenlos und erzeugen eine kohä‐
rente Wellenfront. Die Öffnungswinkel zwischen benachbarten
Lautsprechern können in einem Bereich von 0° bis 14° in 1°-
Schritten eingestellt werden.
Alle Komponenten sind symmetrisch um die Mittelachse des Laut‐
sprechers angeordnet, was zu einem exakt symmetrischen
Abstrahlverhalten führt. Diese Anordnung erlaubt eine sehr sanfte
Trennung der einzelnen Komponenten mit genau definierten Über‐
lappungen benachbarter Frequenzbänder, sodass ein sehr akku‐
rates und gleichmäßiges horizontales Abstrahlverhalten erzeugt
wird. Durch die dipolare Anordnung der Tieftontreiber wird der
nominelle horizontale Abstrahlwinkel bereits ab 250 Hz einge‐
halten.
Der Frequenzumfang erstreckt sich von 67 Hz bis 18 kHz.
Das Gehäuse ist aus Multiplexholz gefertigt und mit einer schlag-
und wetterschützenden PCP-Beschichtung (Polyurea Cabinet Pro‐
tection) versehen. Die Lautsprecherfront ist durch ein stabiles Front‐
gitter geschützt, das mit einem akustisch transparenten Schaumstoff
hinterlegt ist. An der Gehäuserückseite befinden sich unten zwei
zusätzliche Griffmulden.
Gehäuseoptionen
Die Option WR ermöglicht einen Betrieb der Lautsprecher unter
wechselnden klimatischen Umgebungsbedingungen, ist jedoch
nicht für einen dauerhaften ungeschützten Betrieb unter freiem
Himmel ausgelegt.
–
Sehen Sie eine zusätzliche Überdachung für den gesamten
Lautsprecher/das Array vor.
– Richten Sie das gesamte Array immer auf 0° bzw. abwärts
geneigt aus.

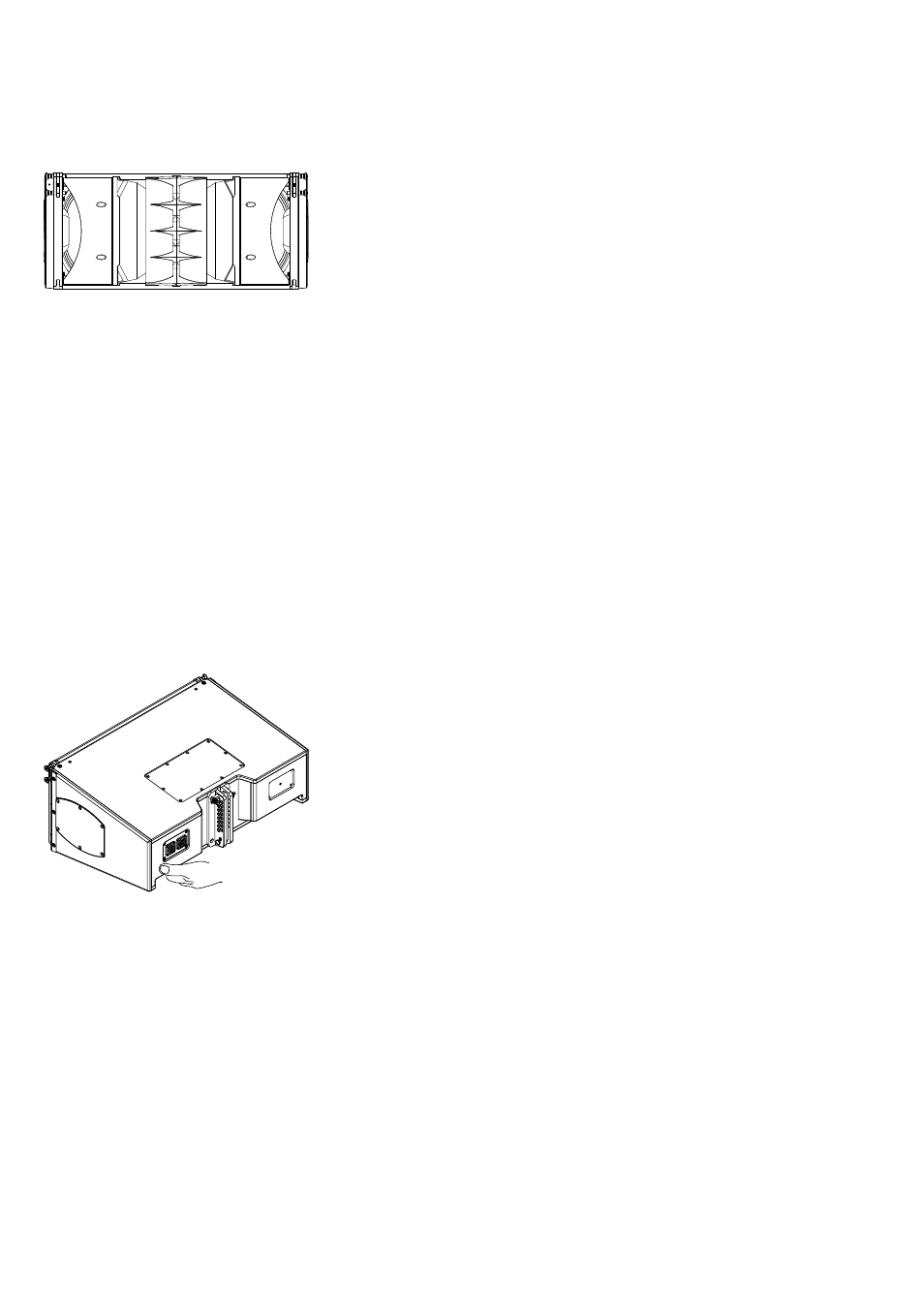

Abb. 1: Vi8/Vi12 Lautsprecher
2. Vi8/Vi12 Lautsprecher
