HFC-Schaltung
Bei großen Abhörentfernungen kann mit der HFC-Funktion ("High
Frequency Compensation") die frequenzabhängige Schallabsorp‐
tion der Luft kompensiert werden. Es wird eine entsprechende
Anhebung des Hochtonbereichs durchgeführt.
Die HFC-Schaltung weist zwei Einstellungen (HFC1, HFC2) für
unterschiedliche Entfernungsbereiche auf. Die Einstellung erfolgt
selektiv je nach zu überbrückender Entfernung für die jeweiligen
Systeme. HFC1 für Entfernungen ab 30 m, HFC2 für Entfernungen
ab 60 m.
Die Kompensation gilt für eine typische relative Luftfeuchte von
40 %. Bei geringerer Luftfeuchte nimmt die Schallabsorption der
Luft zu und die Entfernung, bei der eine entsprechende HFC-Kor‐
rektur nötig ist, wird geringer sein als oben angegeben.
Die HFC-Schaltung ermöglicht die korrekte klangliche Balance von
nahe- und ferngelegenen Hörerflächen, wobei die Verstärker, die
das Array betreiben, mit demselben Eingangssignal versorgt
werden können.
2.4. Abstrahlverhalten
Die folgenden Grafiken zeigen den Abstrahlwinkel über die Fre‐
quenz anhand von Schalldruck-Isobaren für –6 dB und –12 dB.
Die horizontalen Nennabstrahlwinkel werden bereits bei 600 Hz
eingehalten, wobei ein sinnvolles horizontales Abstrahlverhalten
bereits bei 250 Hz erreicht wird.
Abb. 6: Abstrahlcharakteristik Vi12 horizontal

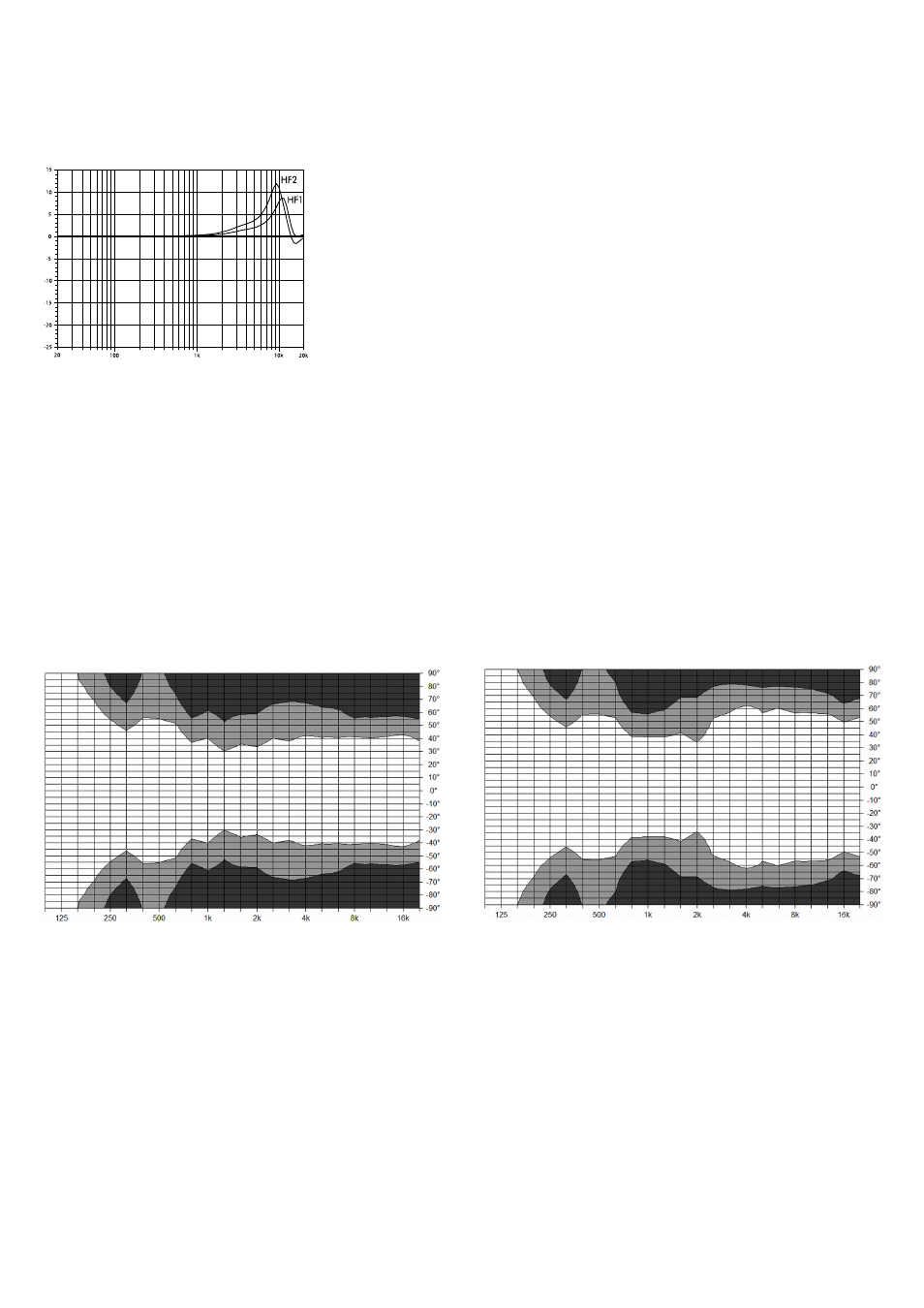

Abb. 4: Frequenzgangkorrektur der HFC-Schaltung
Abb. 5: Abstrahlcharakteristik Vi8 horizontal
