An einem Verstärker im Setup V8 oder V12 können bis zu zwei
Vi8 bzw. Vi12 Lautsprecher am entsprechenden Verstärkerkanal
betrieben werden.
"Arc" und "Line" Setup
Die Wahl des "Arc" oder "Line" Setups hängt von der Krümmung
(Curving) des Arrays ab. Innerhalb eines Arrays können dabei
beide Setups eingesetzt werden.
Das "Arc" Setup wird für Lautsprecher in gekrümmten Arrayberei‐
chen eingesetzt.
Das "Line" Setup wird für Fernfeldsektionen innerhalb des Arrays
gewählt, bei denen drei oder mehr direkt aufeinander folgende
Zwischenwinkel von 0°, 1° oder 2° eingestellt sind. Im Vergleich
zur "Arc" Konfiguration wird hier der Mittel-Hochtonbereich zur
Kompensation des erweiterten Nahfeldes reduziert.
Der Wechsel zwischen "Line" und "Arc" Konfiguration erfolgt
gemäß der Abfolge der Zwischenwinkel im Array, erlaubt aber
geringfügige Abweichungen aufgrund der Verkabelung in
Gruppen von bis zu zwei Lautsprechern.
2.3.1. Controller-Einstellungen
Zur akustischen Anpassung können die Funktionen CUT, CPL und
HFC angewählt werden.
CUT-Schaltung
Bei aktivierter CUT-Funktion wird der Pegel im Bassbereich redu‐
ziert. Damit sind Vi8/Vi12-Arrays für den Betrieb mit d&b Vi-SUB
oder J-SUB Subwoofersystemen eingestellt.
CPL-Schaltung
Die CPL-Schaltung (Coupling) kompensiert Kopplungseffekte zwi‐
schen den Lautsprechern eines Arrays. Die CPL-Funktion setzt
bereits bei 2 kHz sanft ein und erreicht die maximale Dämpfung
unterhalb von 100 Hz. Da sich die Kopplungseffekte mit zunehm‐
ender Länge des Arrays erhöhen, lassen sich die Dämpfungswerte
zwischen 0 und –9 einstellen. Zu höheren Dämpfungswerten hin
verschiebt sich die Eckfrequenz des Filters nach unten.
Positive Werte erzeugen eine Anhebung im Tieftonbereich (0 bis
+5 dB) für den Einsatz des Systems im Fullrange-Modus ohne Sub‐
woofer.
Hinweis: Achten Sie darauf, dass alle Lautsprecher inner‐
halb eines Arrays mit denselben CPL-Einstellungen betrieben
werden.

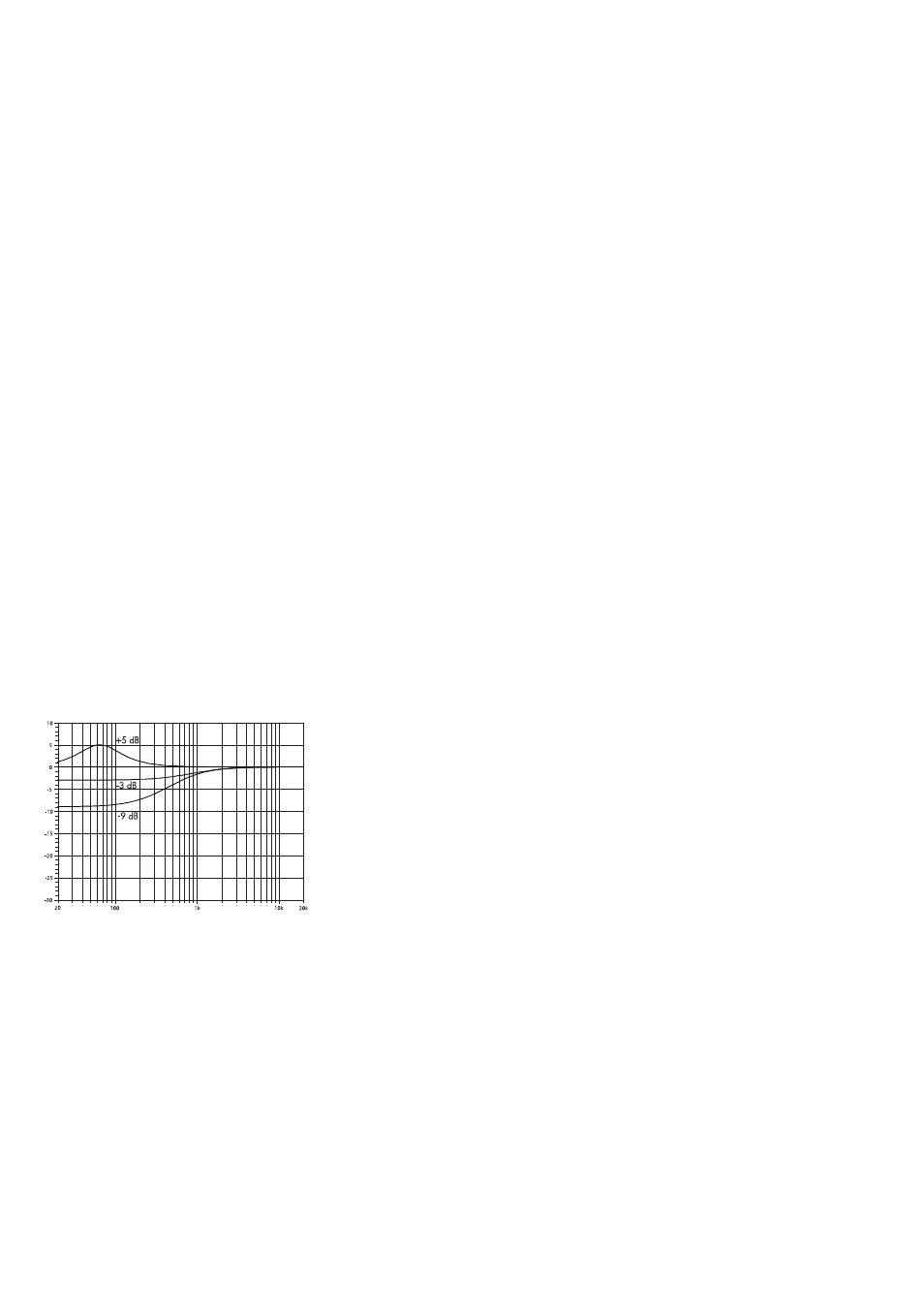

Abb. 3: Frequenzgangkorrektur der CPL-Schaltung
