Vi-Riggingzubehör und Arrays
Vi-Arrays können aus einer Kombination von Vi8 und Vi12 Laut‐
sprechern und/oder Vi-SUB Kardioid-Subwoofern bestehen.
Die mechanische Verbindung der Lautsprecher erfolgt vorne über
die Riggingvorrichtungen an beiden Gehäusekanten und über
einen zentralen Strang an der Rückseite der Gehäuse. Alle Rig‐
gingkomponenten sind integraler Bestandteil des Lautsprechers und
lassen sich bei Bedarf ausklappen oder ausfahren.

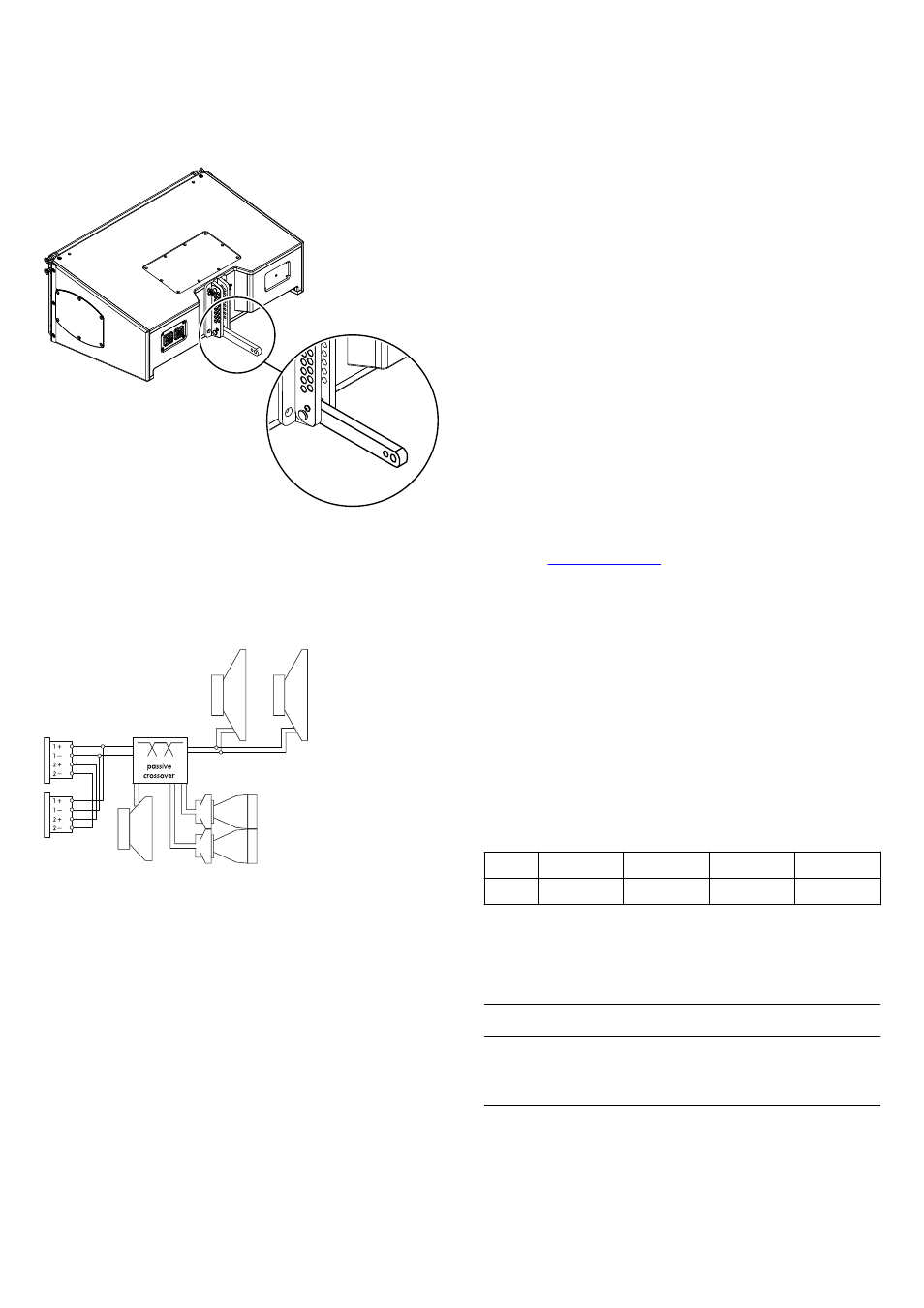

Hinweis: Der Splay Link des Vi-TOP Lautsprechers ist als
gerader Link mit entsprechenden Bohrungen ausgeführt, wie in
nebenstehender Abbildung dargestellt. Aus optischen
Gründen lässt sich der Splay Link des letzten Lautsprechers
eines Arrays leicht entfernen.
Eine ausführliche Beschreibung der Vi-Riggingkomponenten sowie
der Aufbau von Vi-Arrays findet sich im Vi-Rigginghandbuch, das
mit den Z5387.xxx Montagerahmen ausgeliefert wird.
Zur Planung von V-Serie Arrays steht die technische Informations‐
schrift "TI 385 d&b Line Array Design, d&b ArrayCalc" zur Verfü‐
gung, welche mit dem V Flugrahmen ausgeliefert wird.
Die d&b ArrayCalc Planungssoftware steht auf der d&b Internet‐
seite unter www.dbaudio.com zum Download zur Verfügung.
2.2. Anschlüsse
Die Lautsprecher verfügen über zwei parallel verdrahtete 4-polige
Anschlüsse. Die Vi8 und Vi12 Lautsprecher belegen die Anschlus‐
spins 1+/1–. Die Pins 2+/2– sind für aktiv getrennte Subwoofer
vorgesehen. Eine der beiden Buchsen dient als Eingang. Über die
zweite Buchse können weitere Lautsprecher versorgt werden.
Lautsprecher in der Option Wetterfest (WR) sind mit einem Festan‐
schluss ausgestattet (PG-Verschraubung, H07-RN-F, 2 x 2.5 mm
2 ,
Standardlänge 5.5 m).
Die Pinbelegung der verschiedenen Anschlussoptionen kann der
folgenden Tabelle entnommen werden.
NL4 1+ 1– 2+ 2–
PG Braun (+) Blau (–) n.a. n.a.
2.3. Betrieb
ACHTUNG!
Betreiben Sie d&b Lautsprecher nur mit einem korrekt konfigu‐
rierten d&b Verstärker. Andernfalls besteht die Gefahr einer
Beschädigung der Komponenten.
Betrieb mit D80 oder D12
Die Verstärker stellen zwei verschiedene Setups ("Arc" oder "Line")
für den Vi8 und den Vi12 Lautsprecher bereit. Die Setups stehen im
"Dual Channel" oder "Mix TOP/SUB" Modus zur Verfügung.
Abb. 2: Verdrahtung der Anschlussbuchsen
