Z5373 T Clusterbügel

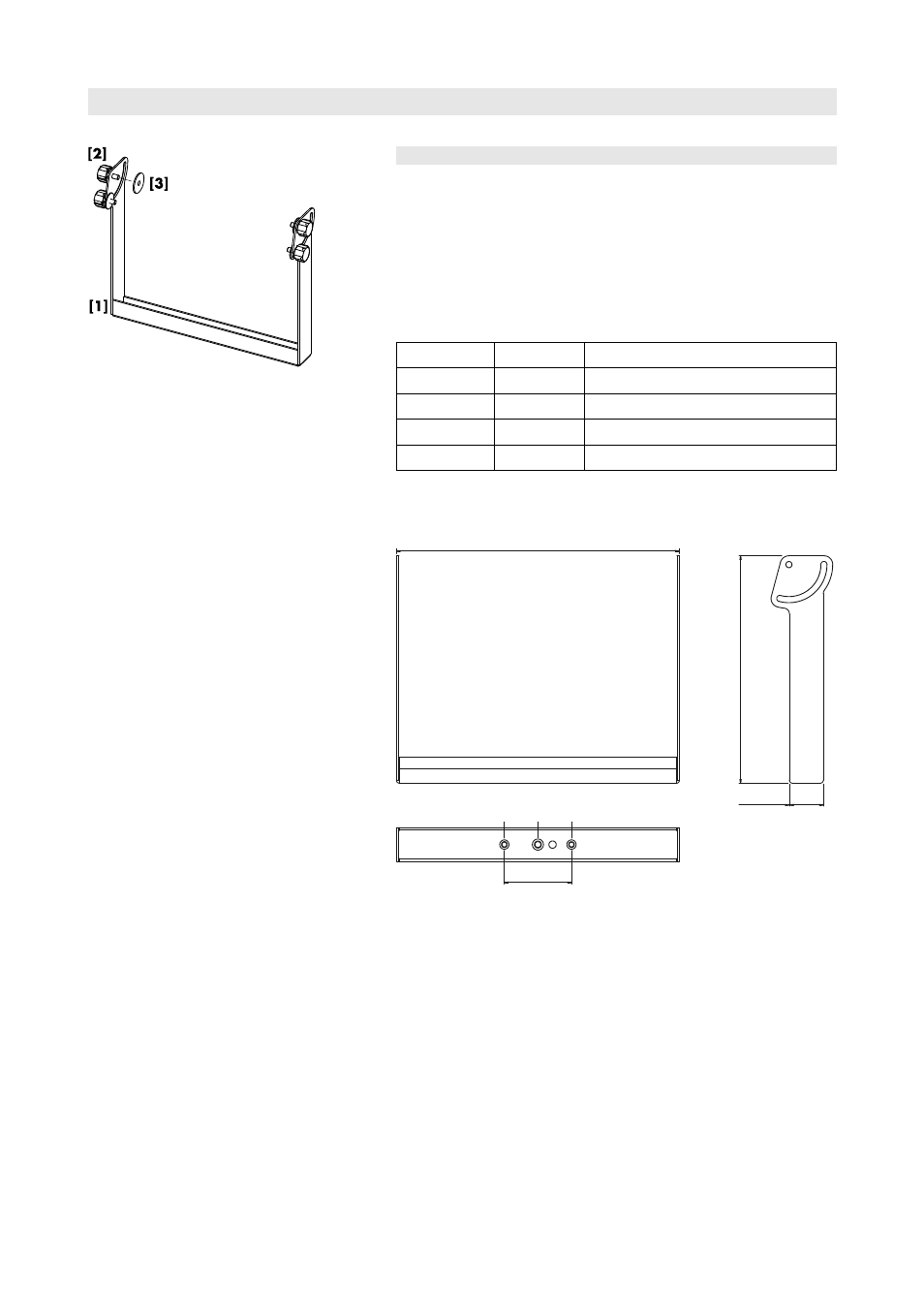

Fig. 1:Z5373 T Clusterbügel
1. Produktbeschreibung
Der T Clusterbügel ermöglicht die Montage von bis zu drei T10 Laut-
sprechern als Cluster mit einer variablen vertikalen bzw. horizontalen
Ausrichtung des Clusters. Hierzu sind zur Aufnahme von weiterem d&b
Zubehör zwei M8 Gewindeeinsätze im d&b Rastermaß von 115 mm
sowie ein zentraler M10 Gewindeeinsatz in der Querstrebe des Bügels
integriert.
Lieferumfang
Prüfen Sie die Lieferung auf Vollständigkeit und einwandfreien Zustand.
Menge d&b Code Beschreibung
1 Z5373 T Clusterbügel [1]
4 Sterngriffschraube M10 x 20 [2]
4 Gummischeibe [3]
1 D2996.INT Montageanleitung
Technische Daten
Gewicht..........................................................................................................................3.3 kg
484 [19"]
115 [4.5"]
58 [2.3"]
389
[1
5.3"]
M8 M8 M10
Fig. 2: Abmessungen in mm [Zoll]
Z5373 Montageanleitung (1.0 DE) Seite 3 von 10
