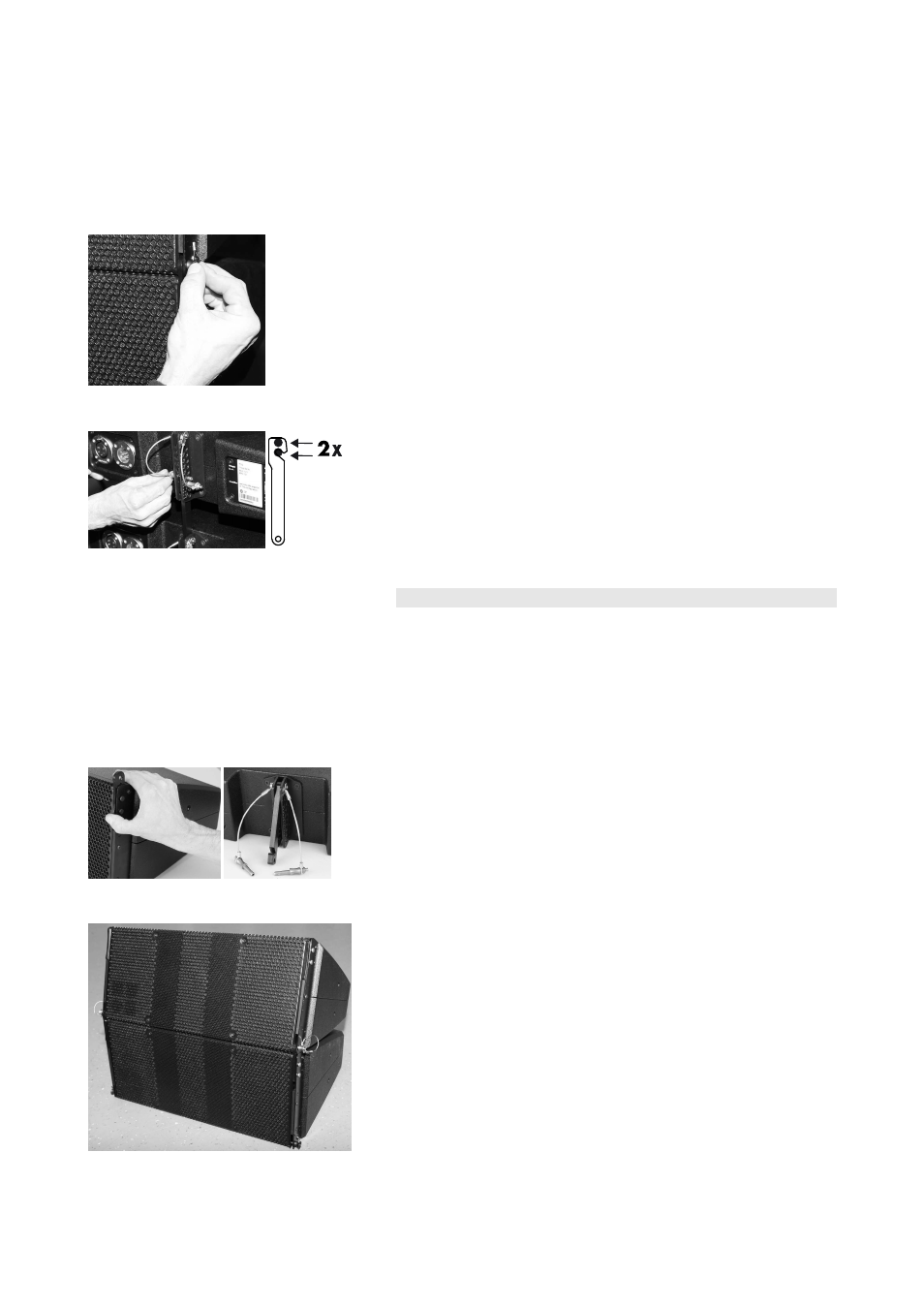

Mechanische Verbindung der Lautsprecher
Die mechanische Verbindung der T10 Lautsprecher untereinander
erfolgt über die Front Links auf beiden Seiten der Lautsprecher und
über die Splay Links am zentralen Riggingstrang auf der Rückseite der
Lautsprecher.
Front Links
Nachdem die Front Links heraus geschoben und in die Aufnahmen am
nächsten Lautsprecher eingeführt sind, werden die Locking Pins an
beiden Seiten gesteckt und verriegelt.
Splay Links
Die Splay Links an der Rückseite der T10 Lautsprecher werden
ausgeklappt und in den zuvor gesteckten Locking Pin am nächsten
Lautsprecher eingehakt.
Nachdem der Splay Link eingehakt ist, muss der zweite Locking Pin
gesteckt werden. Der zweite Locking Pin dient als Sicherungspin und
verhindert, dass der Splay Link selbstständig aushaken kann.
6. Aufbau
Vorbereitungen
- Bereiten Sie die Lautsprecherkabel entsprechend den verwendeten
Verstärkerkanälen vor.
- Stellen Sie sicher, dass die T10 Lautsprecher auf Line Source Mode
eingestellt sind.
1. Bereiten den ersten T10 Lautsprecher vor.
- Platzieren Sie den ersten Lautsprecher am Boden.
- Schieben Sie die Front Links heraus.
- Klappen Sie den Splay Link heraus.
2. Montieren Sie den nächsten Lautsprecher.
- Klappen Sie den Splay Link am nächsten Lautsprecher heraus.
- Lösen Sie die beiden Locking Pins an der Vorderseite des
Lautsprechers.
- Setzen Sie den Lautsprecher auf, sodass die Front Links in die
Aufnahmen eingeführt sind.
- Arretieren Sie den Lautsprecher auf beiden Seiten mit den Locking
Pins.
Ist ein dritter Lautsprecher vorgesehen, gehen Sie in gleicher Weise vor.
